B
A
D
FB E
D

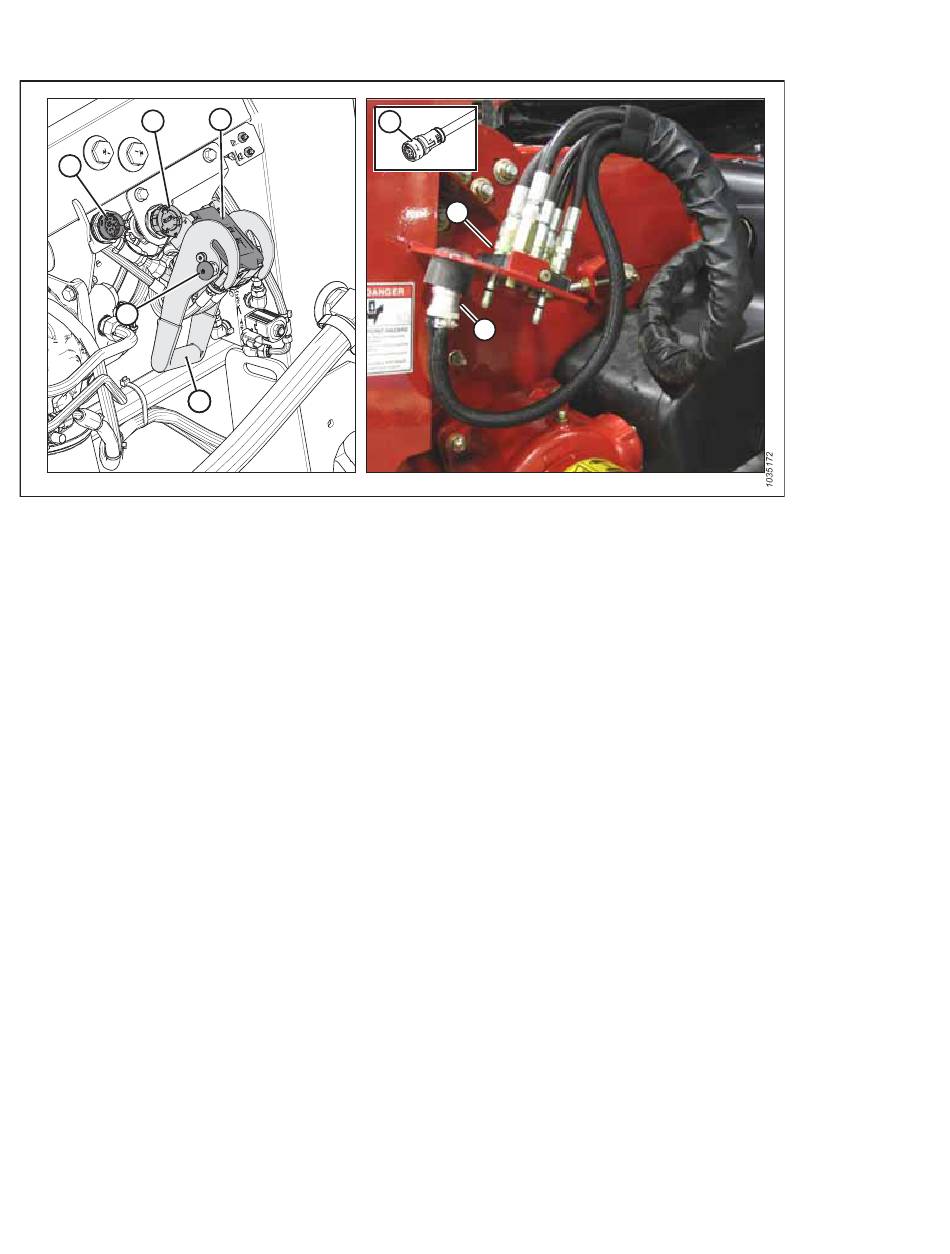

Figure 5.5: Multicoupleur et connexions électriques
10. Retirez les bouchons des connecteurs C81B (A) et (B).
11. Retirez le capot de la prise hydraulique (C). Nettoyez les surfaces de contact de la prise.
12. Pousser le bouton de verrouillage (D) et tirer la poignée (E) en position complètement ouverte.
13. Retirer le coupleur hydraulique rapide (F) de la plaque de stockage de la moissonneuse-batteuse. Nettoyer les surfaces
de contact du coupleur.
14. Placez le coupleur (F) sur la prise du module de flottement (C) et poussez la poignée (E) pour engager les goupilles
dans la prise.
15. Pousser la poignée (E) en position fermée jusqu'à ce que le bouton de verrouillage (D) se détache.
16. Retirez le connecteur de la moissonneuse-batteuse (G) de l'emplacement de stockage de la moissonneuse-batteuse et
connectez-le à la prise (B). Tournez le collier sur le connecteur pour le verrouiller.
17. Retirer le connecteur de kit de commande de cabine C81A (H) de l'emplacement de stockage de la moissonneuse-
batteuse et le connecter au C81B (A). Tourner le collier sur le connecteur pour le verrouiller.
262148
ATTELAGE DE LA PLATEFORME À LA MOISSONNEUSE-BATTEUSE
C
H
F
G
56
Révision A
