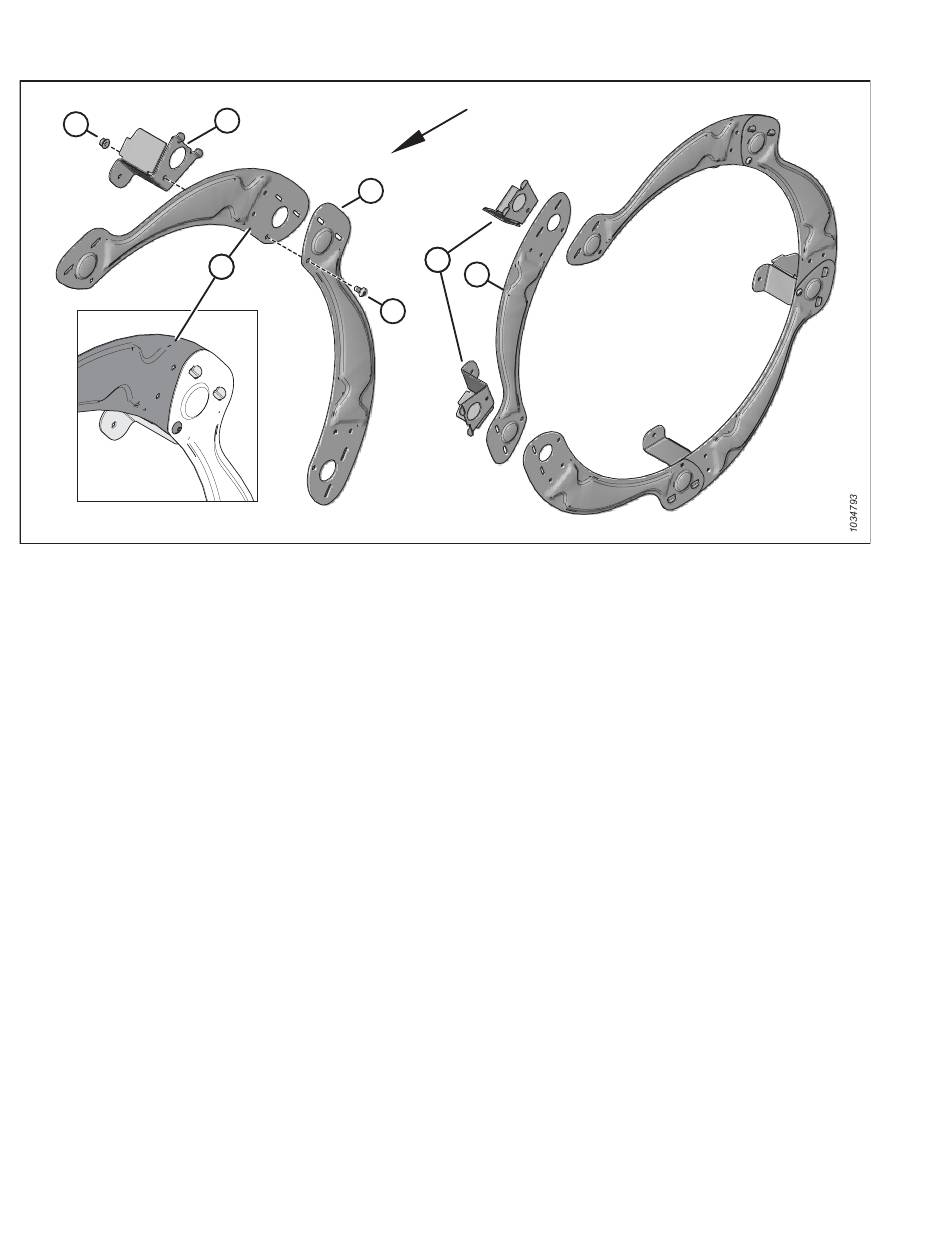

Figure 7.136: Rabatteur à cinq tiges – Montage initial du capot de diviseur

2. Assemblez le capot de diviseur comme suit :

Placez le segment du capot de diviseur (A) devant le segment (B). Enclenchez les languettes de support du capot

du diviseur (C) à travers les deux segments. Fixez les segments en utilisant la vis (D) Torx

l'écrou hexagonal (E). Ne serrez PAS encore le matériel.

b. Répétez l'étape précédente pour assembler les autres segments. N'installez PAS encore le dernier segment (H) et

les deux languettes de support (G).

TERMINER L'ASSEMBLAGE DE LA PLATEFORME

M10 X 1,5 X 20 et
