MacDon FlexDraper FD2 Serie Instructions D'assemblage page 561

7. Fixez le capot gauche au support (A) en utilisant la vis
M8 X 1,25 X 20 (B) (MD № 320190) et l'écrou
ᴹᴰ
Torx
hexagonal à blocage central M8 (C) (MD № 135337). Serrez
la visserie à 8 Nm (6 pi-lbf).
8. Placez le capot d'articulation central gauche (B) sur le capot
gauche (A) comme indiqué. Alignez la fente (C) avec la
languette (D), et alignez les fentes (E) avec les supports de
montage (F).
9. Fixez le capot d'articulation central gauche (A) en utilisant
quatre boulons M8 X 1,25 X 25 (B) (MD № 136057) et
quatre rondelles (MD № 184708).
10. Installez la goupille (C) (MD № 13125).
262148
DÉMARRAGE DE LA PLATEFORME

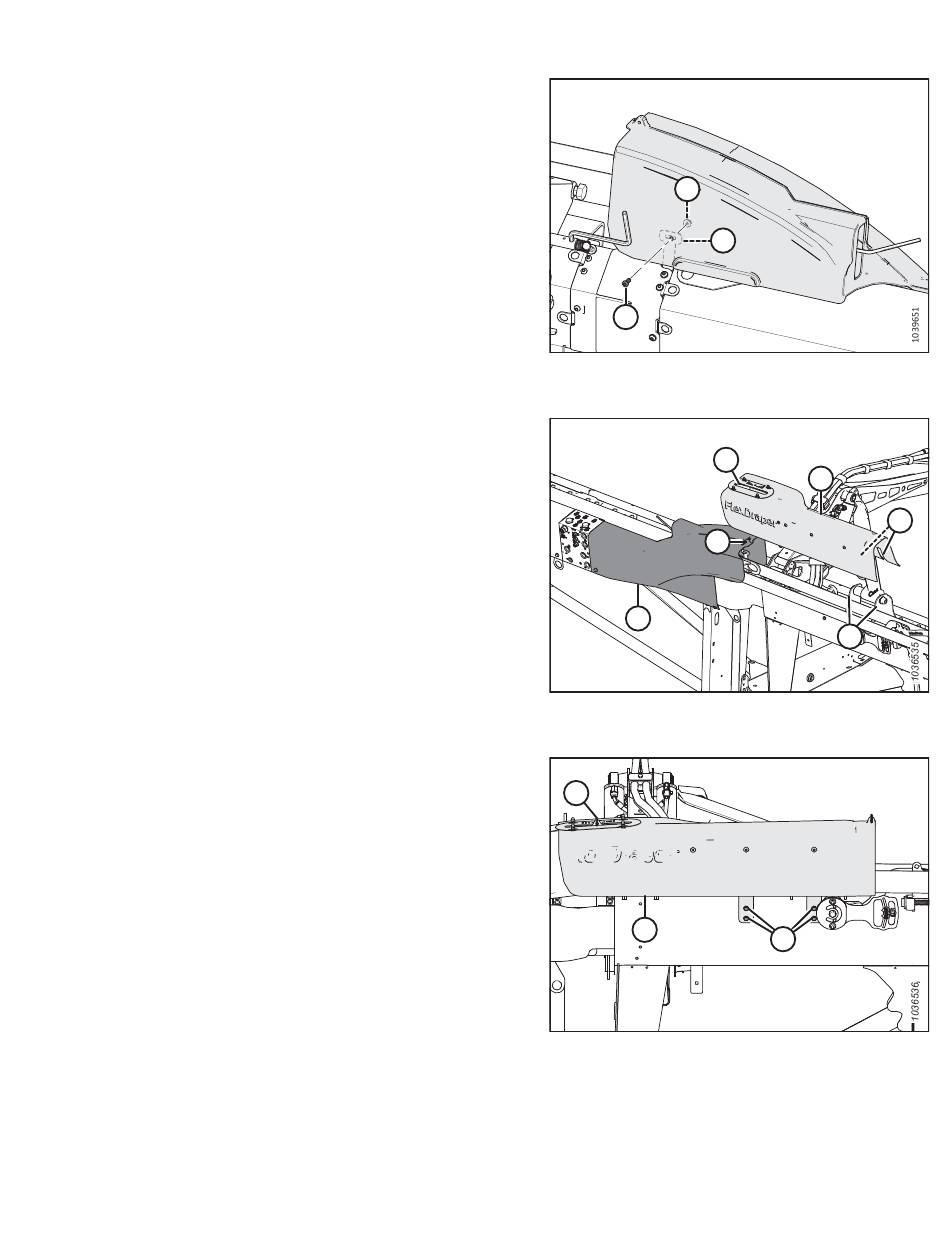

Figure 11.32: Capot d'articulation central
gauche – Vue depuis l'avant de la plateforme
Figure 11.33: Capot d'articulation central
gauche – Vue depuis l'arrière de la plateforme
Figure 11.34: Capot d'articulation central
gauche – Vue depuis l'arrière de la plateforme
547
C
A
B
D
C
A
C
A
B
E
F
B
Révision A
