9.6.4 Étalonnage du contrôle de hauteur automatique de la plateforme – Case IH
5130/6130/7130 5140/6140/7140
La sortie du capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être étalonnée à chaque
moissonneuse-batteuse, sinon la fonction CHAP ne fonctionnera pas correctement.
AVERTISSEMENT
Assurez-vous qu'il n'y a personne dans la zone.
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Consultez le manuel d'opération de la moissonneuse-batteuse pour obtenir les informations
les plus récentes.
NOTE:
Cette procédure s'applique aux moissonneuses-batteuses pourvues d'une version du logiciel inférieure à 28.00. Les
instructions d'étalonnage du CHAP pour les moissonneuses-batteuses pourvues d'une version du logiciel 28.00 ou
supérieure se trouvent dans
batteuses Case IH avec la version de logiciel 28.00 ou ultérieure, page
1. Pour afficher la version du logiciel, sélectionnez le bouton
DIAGNOSTICS sur l'écran d'accueil, puis sélectionnez
l'onglet (A) VERSION.
NOTE:
Le réglage trop léger du flottement de la plateforme peut empêcher l'étalonnage du CHAP. Pour éviter que la plateforme
ne se sépare du module de flottement, il sera peut-être nécessaire de modifier le réglage flottement pour une valeur plus
lourde pendant la procédure d'étalonnage.
NOTE:
Pour un fonctionnement optimal du contrôle de hauteur automatique de la plateforme (CHAP), suivez ces procédures avec
le vérin d'inclinaison réglé sur D. Une fois l'étalonnage terminé, ajustez de nouveau le vérin d'inclinaison à l'angle de
plateforme souhaité. Pour obtenir des instructions, consultez le manuel d'opération de la plateforme.
2. Vérifiez que le vérin d'inclinaison est réglé sur D.
3. Assurez-vous que toutes les connexions électriques et hydrauliques entre la plateforme et le module de flottement
sont fonctionnelles.
4. Démarrez le moteur de la moissonneuse-batteuse, n'engagez NI le séparateur NI le convoyeur.
262148
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
9.7.4 Étalonnage du contrôle de hauteur automatique de la plateforme – Moissonneuses-
337.
A

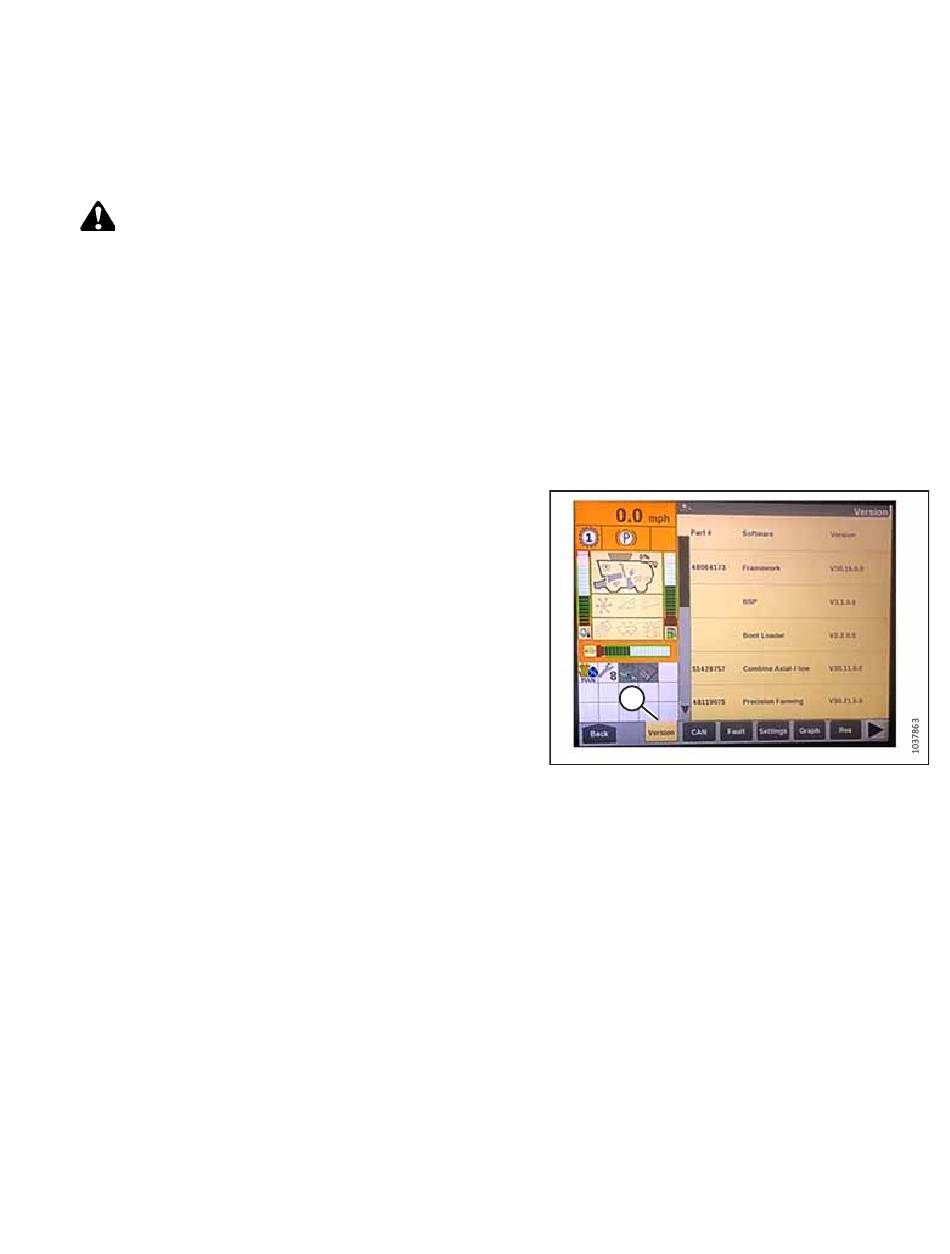

Figure 9.29: Afficheur de la moissonneuse-batteuse
Case IH
325
Révision A
