1. Démarrez le moteur. Pour obtenir des instructions, consultez le manuel d'opération de la moissonneuse-batteuse.
2. Garez la moissonneuse-batteuse sur une surface plane.
3. Ajustez la position avant-arrière du rabatteur jusqu'à ce que
le chiffre 7 sur l'indicateur avant-arrière (A) soit caché par
le support de capteur (B).
4. Plateformes à rabatteur simple : Relevez la plateforme
suffisamment pour placer deux blocs de 254 mm (10 po) de
haut (A) sous la barre de coupe, juste à l'intérieur des
points de flexion de l'aile.
5. Plateformes à rabatteur double : Relevez la plateforme
suffisamment pour placer deux blocs de 254 mm (10 po) de
haut (A) sous la barre de coupe, juste à l'intérieur des
points de flexion de l'aile.
NOTE:
Les blocs ne sont PAS nécessaires pour soutenir les ailes
des plateformes à rabatteur triple.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
258
A

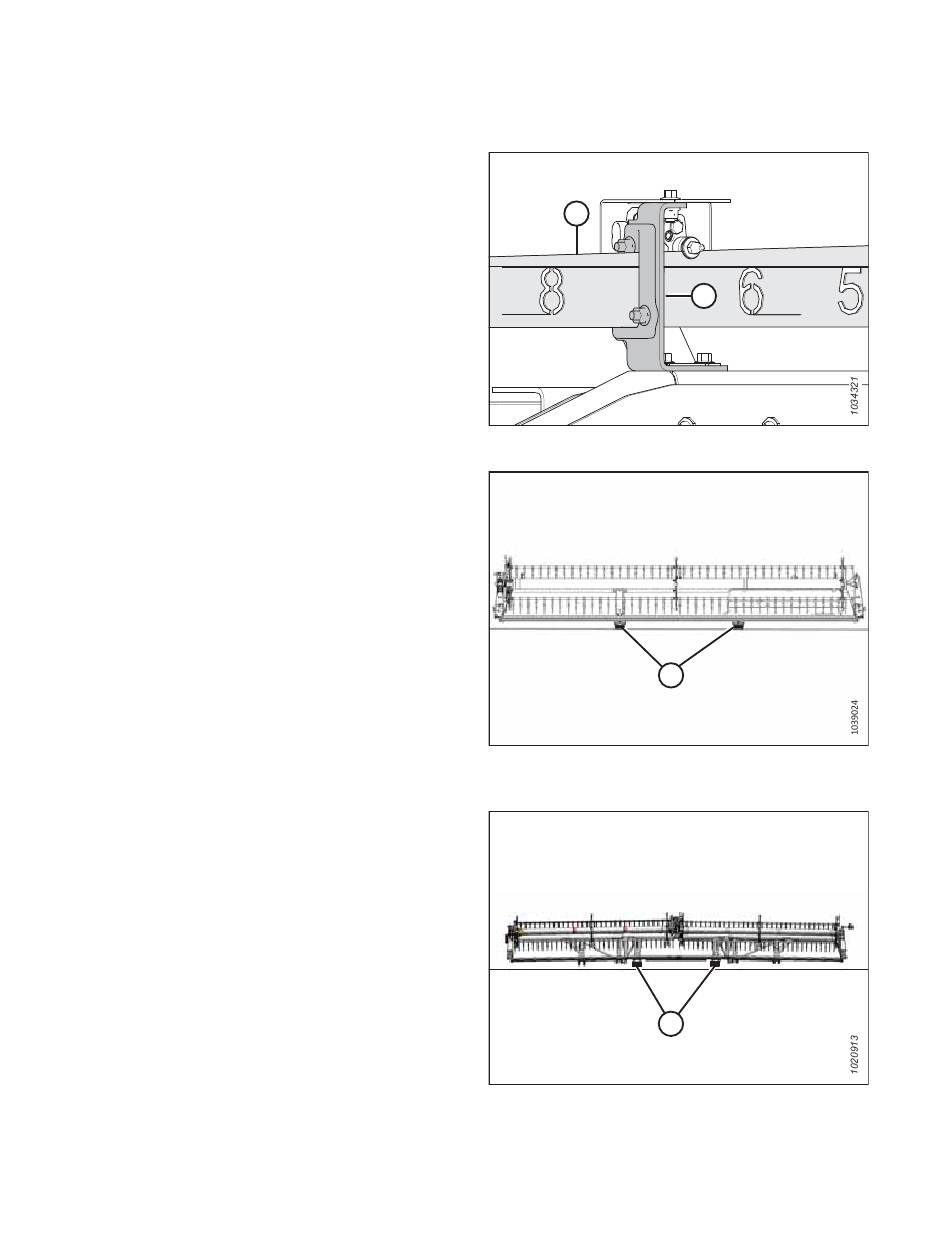

Figure 8.25: Position avant-arrière du rabatteur
A
Figure 8.26: Emplacements des blocs
– Rabatteur simple
ᴹᴰ
FlexDraper
A
Figure 8.27: Emplacements des blocs
– Rabatteur double
ᴹᴰ
FlexDraper
B
