2. Installez le support du capteur avant-arrière (A).
3. Fixez le support de l'indicateur avant-arrière à l'aide de
deux boulons (B) à bride hexagonaux M8 X 1,25 X 16-8,8-
AA1J.
4. Faites glisser l'indicateur avant-arrière (C) dans la position
indiquée.
5. Fixez l'indicateur avant-arrière à l'aide d'un boulon (D) à
bride hexagonal M10 X 1,5 X 20-8,8-AA1J.
6. Sur le support du bras gauche du rabatteur (B), enlevez les
deux boulons supérieurs (A).
IMPORTANT:
Les boulons supérieurs DOIVENT être retirés des deux
supports de bras du rabatteur avant de connecter les vérins
de levage.
7. Répétez l'étape précédente pour enlever les deux boulons
supérieurs du support de bras droit du rabatteur.
8. Retirez le vérin de levage du rabatteur (A) du bras gauche
du rabatteur.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
96
B

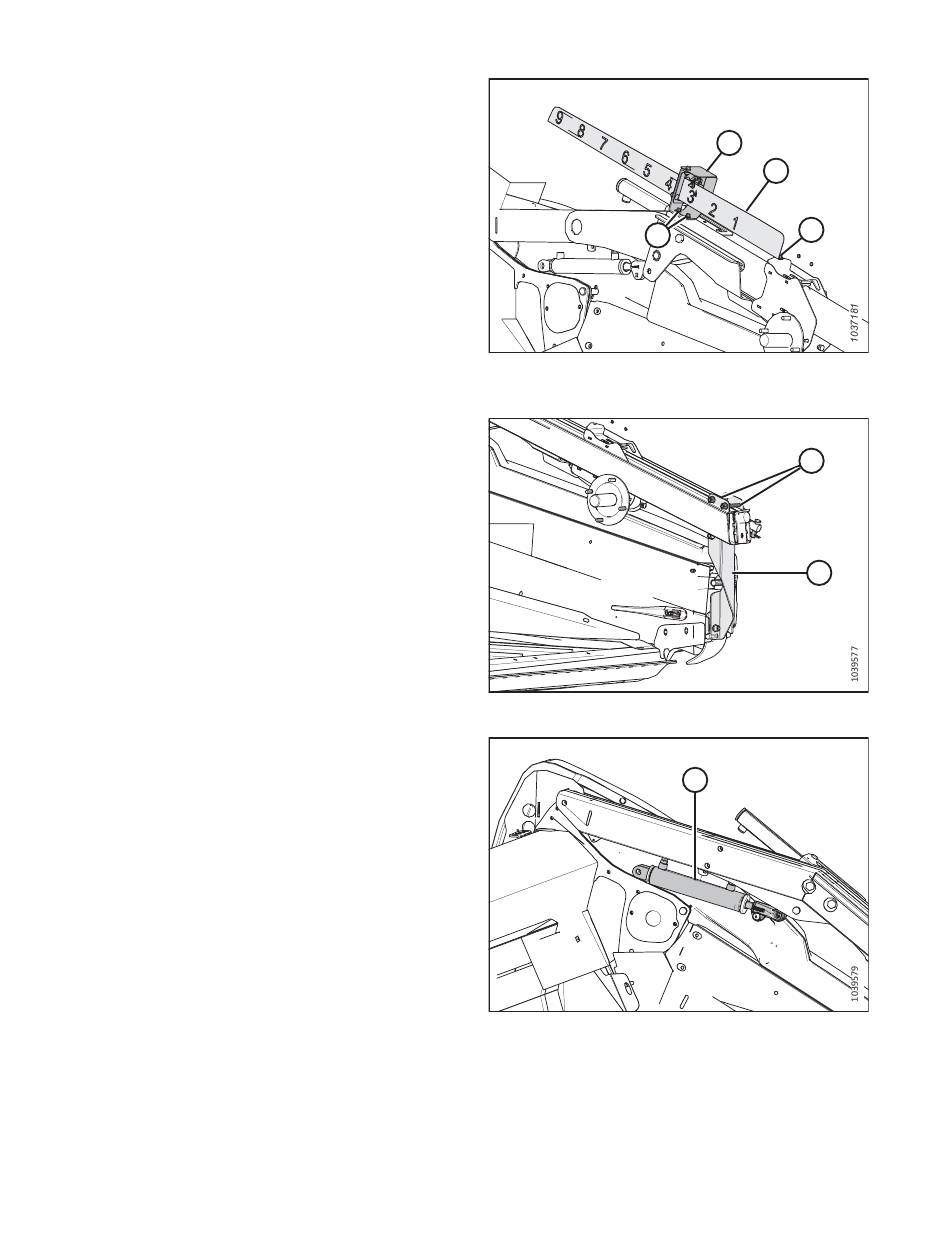

Figure 7.13: Indicateur avant-arrière installé sur le
bras gauche du rabatteur
Figure 7.14: Support de bras du rabatteur
Figure 7.15: Vérin de levage du rabatteur sur le bras
gauche du rabatteur
A
C
D
A
B
A
Révision A
