MacDon FlexDraper FD2 Serie Instructions D'assemblage page 318

5. Mesurez l'écartement (A) entre la partie inférieure avant du
blindage du col gauche (E) et le bord du panneau
d'extrémité. L'écartement doit être de
2 à 4 mm (0,09 à 0,16 po).
6. Mesurez l'écartement (B) de l'avant du blindage du cou
gauche (E) jusqu'au bord intérieur du capot du diviseur (D).
L'écartement doit être de 42 à 52 mm (1,7 à 2,04 po).
7. Mesurez l'écartement (C) de l'arrière du blindage du cou
gauche (E) jusqu'au bord intérieur du capot du diviseur (D).
L'écartement doit être de 15 à 25 mm (0,68 à 1 po).
8. Assurez-vous que le boulon (A) est complètement
enclenché dans le loquet à deux niveaux (B).
NOTE:
Le capot du diviseur de la plateforme est illustré comme s'il
était transparent.
9. Si le capot du diviseur nécessite un réglage, desserrez les
écrous (D) et faites glisser le support (C) vers le haut ou
vers le bas.
10. Serrez les écrous (D). Vérifiez à nouveau les écartements.
Pour obtenir des instructions, consultez les étapes
304 à 7, page 304.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
5, page
304
B
E
A

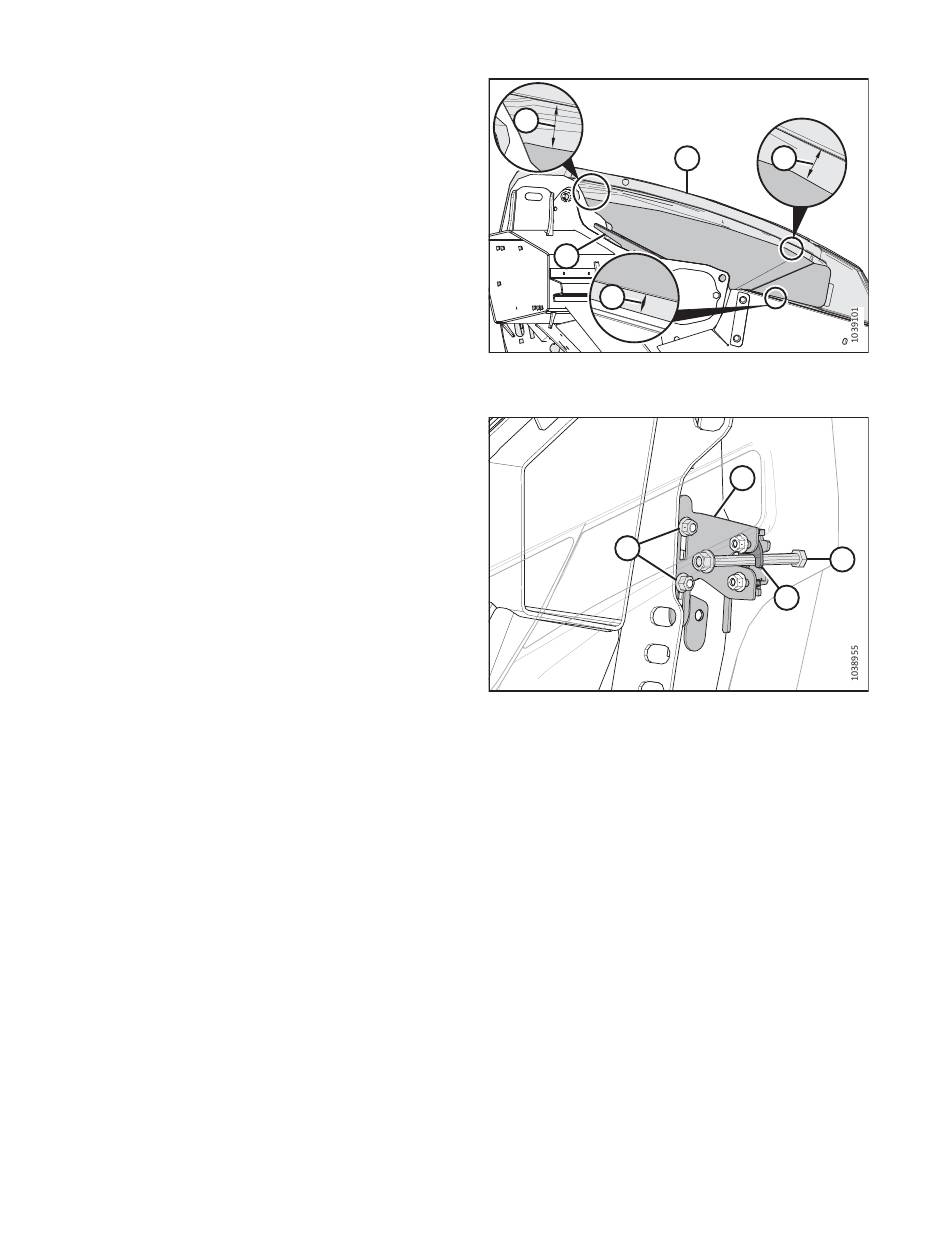

Figure 8.102: Alignement du capot du diviseur – Vue
de l'intérieur du tablier
D
Figure 8.103: Verrou à deux niveaux
D C
C
A
B
Révision A
