8.19 Contrôle et réglage du capot de la plateforme
Les capots de la plateforme sont soumis à la dilatation ou à la contraction causée par des grandes variations de
température. La position du capot de la plateforme peut être ajustée pour compenser les variations dimensionnelles.
IMPORTANT:
La tôle d'extrémité en aluminium sera endommagée si le poids du capot en plastique de la plateforme repose sur elle.
1. Mesurez l'écartement (A) entre le capot du diviseur de la
plateforme (B) et la tôle d'extrémité (C). L'écartement doit
être de 1 à 3 mm (0,04 à 0,12 po).
2. Si l'écartement entre le capot du diviseur de la plateforme
et la tôle d'extrémité est insuffisant, ajustez le support (A)
comme suit :
a. Desserrez les boulons (B).
b. Déplacez le support (A) vers le haut ou vers le bas
selon les besoins.
c. Resserrez la quincaillerie.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
302

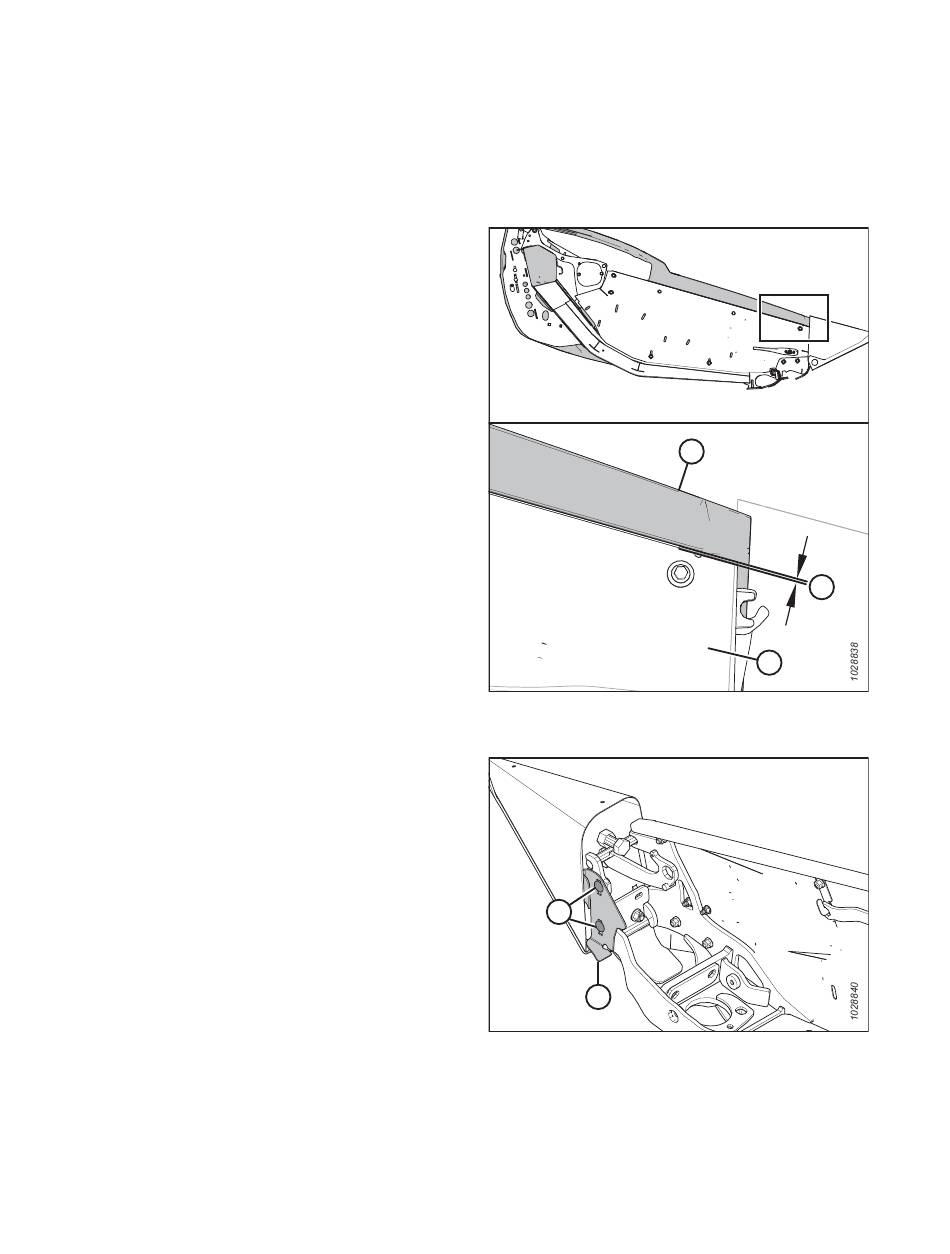

Figure 8.98: Écartement entre le capot du diviseur de
la plateforme et la tôle d'extrémité
B
A
Figure 8.99: Support du capot de la plateforme
B
A
C
