MacDon FlexDraper FD2 Serie Instructions D'assemblage page 322

•
9.13 Moissonneuses-batteuses Gleaner
•
9.14 Moissonneuses-batteuses série IDEAL
•
9.15 Moissonneuses-batteuses John Deere série 70, page 430
•
9.16 Moissonneuses-batteuses John Deere séries S et T, page 438
•
9.17 Moissonneuses-batteuses John Deere série S7, page 458
•
9.18 Moissonneuses-batteuses John Deere X9, page 470
• 9.19 Moissonneuses-batteuses New Holland – Séries CR/CX – 2014 et antérieure, page 489
• 9.20 Moissonneuses-batteuses New Holland – Série CR – 2015 et postérieure, page 501
9.1 Opération du capteur de contrôle de hauteur automatique de la
plateforme
Les capteurs de position fournis avec le système de contrôle de hauteur automatique de la plateforme (CHAP)
communiquent des données sur la hauteur de la plateforme à l'ordinateur de la moissonneuse-batteuse.

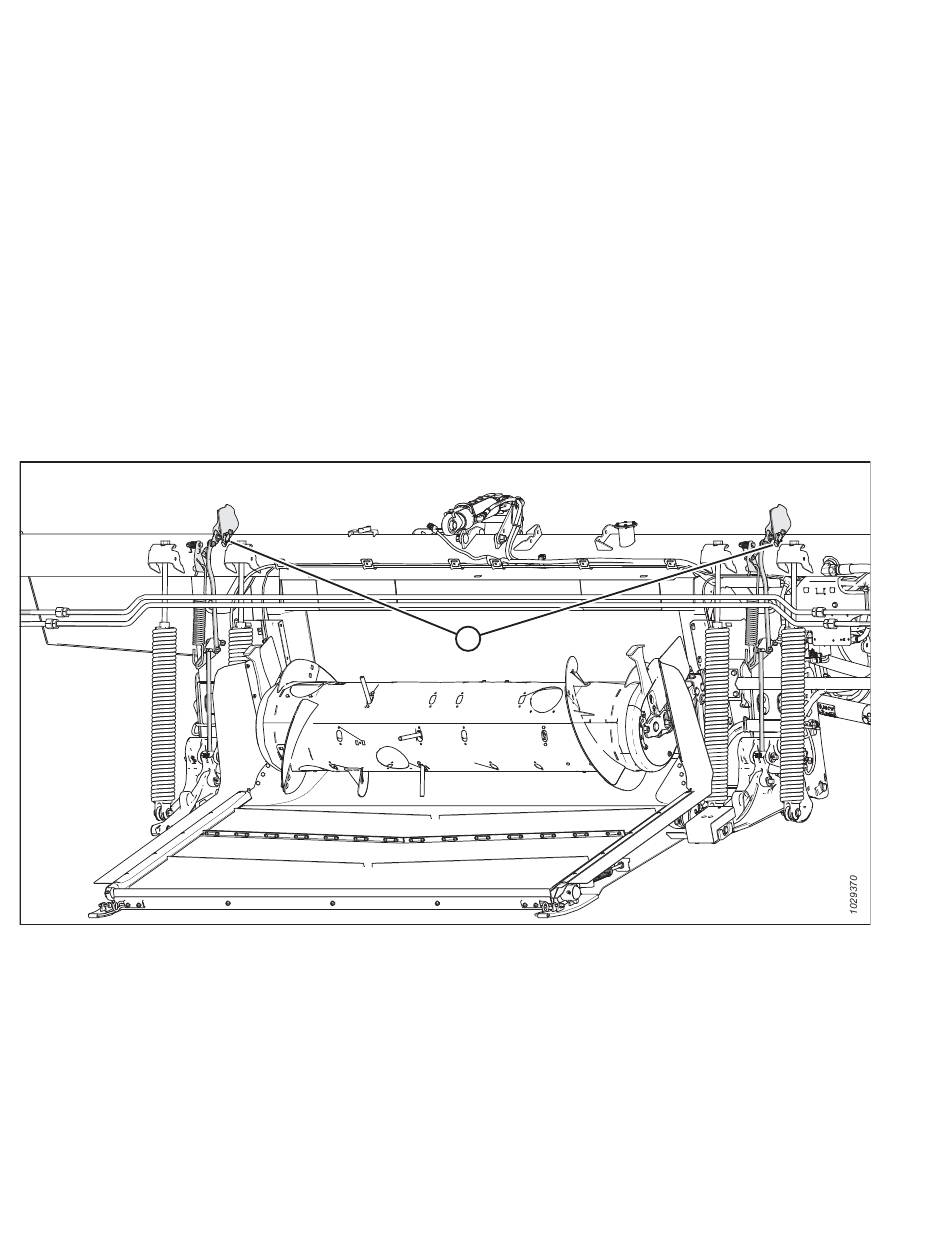

Figure 9.2: Emplacement des capteurs de contrôle de la hauteur sur le module de flottement
Aperçu des capteurs de contrôle de hauteur automatique de la plateforme
Deux capteurs à effet Hall sont installés sur des aiguilles indicatrices de flottement (A). Lorsque la barre de coupe s'élève et
s'abaisse, les capteurs communiquent la hauteur de la plateforme à l'ordinateur de la moissonneuse-batteuse. L'ordinateur
de la moissonneuse-batteuse réagit en élevant ou en abaissant le convoyeur afin que la plateforme puisse maintenir une
hauteur de coupe constante.
Les tensions de signal des capteurs en fonctionnement normal se situent entre 10 % (0,5 V CC) et 90 % (4,5 V CC). Toute
augmentation de la tension du capteur s'accompagne de celle de la hauteur de la plateforme, tandis que toute diminution
de la tension du capteur s'accompagne de celle de la hauteur de la plateforme. Toute erreur de détection entraîne un
signal de 0 V, ce qui indique soit un capteur défectueux, soit une alimentation en tension insuffisante.
262148
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
ᴹᴰ
série S9, page 400
MC
, page 416
A
308
Révision A
