MacDon FlexDraper FD2 Serie Instructions D'assemblage page 43

7. Desserrez le boulon (A) qui fixe le cône de séparation (B) au
support d'expédition de l'étançon droit de la plateforme.
8. Faites glisser le cône de séparation (B) vers l'avant de sorte
que le boulon passe à travers le trou de serrure. Retirez le
cône de séparation de la position d'expédition.
9. Retirez et jetez le boulon (A).
10. Retirez le deuxième cône de séparation du
support d'expédition gauche.
11. Enlevez les huit boulons (A) et le support d'expédition des
deux étançons extérieurs de la plateforme.
262148
DÉCHARGEMENT DE LA PLATEFORME

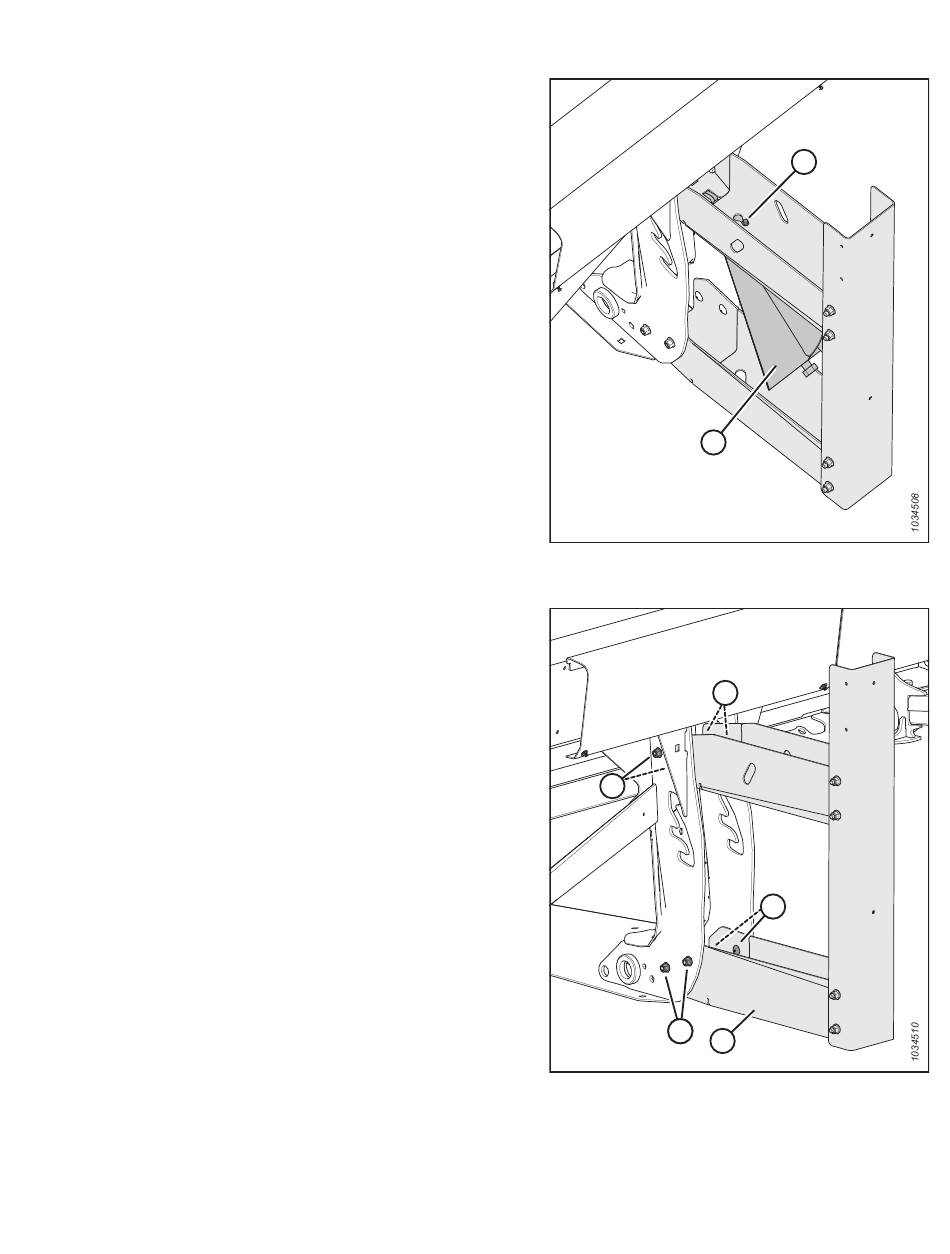

Figure 2.29: Cône de séparation en position
d'expédition – Côté droit de la plateforme
Figure 2.30: Support d'expédition droit sur l'étançon
extérieur
29
B
A
A
A
B A
B
A
Révision A
