7.9 Connexion du rabatteur aux vérins avant-arrière – Rabatteur simple
Les vérins avant-arrière déplacent le rabatteur d'avant en arrière sur les bras du rabatteur. Les connexions hydrauliques des
vérins avant-arrière au niveau les plateformes à rabatteur simple devront être réalisées.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
ATTENTION
Assurez-vous que le système hydraulique de la plateforme est
connecté à l'andaineuse. Soulevez le rabatteur pour mettre à
niveau les bras de support du rabatteur, ce qui empêchera le
rabatteur de bouger lors du retrait des supports d'expédition
avant-arrière.
ATTENTION
Les vérins hydrauliques de marche avant-arrière du rabatteur
doivent être connectés au rabatteur avant le retrait des
supports d'expédition de marche avant-arrière (A). Dans le cas
contraire, le rabatteur peut glisser complètement vers l'avant
lorsque les supports sont retirés.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
1. Démarrez le moteur.
2. Relevez les bras du rabatteur jusqu'à ce qu'ils soient de niveau.
3. Coupez le moteur et retirez la clé du contact.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
124
1
2

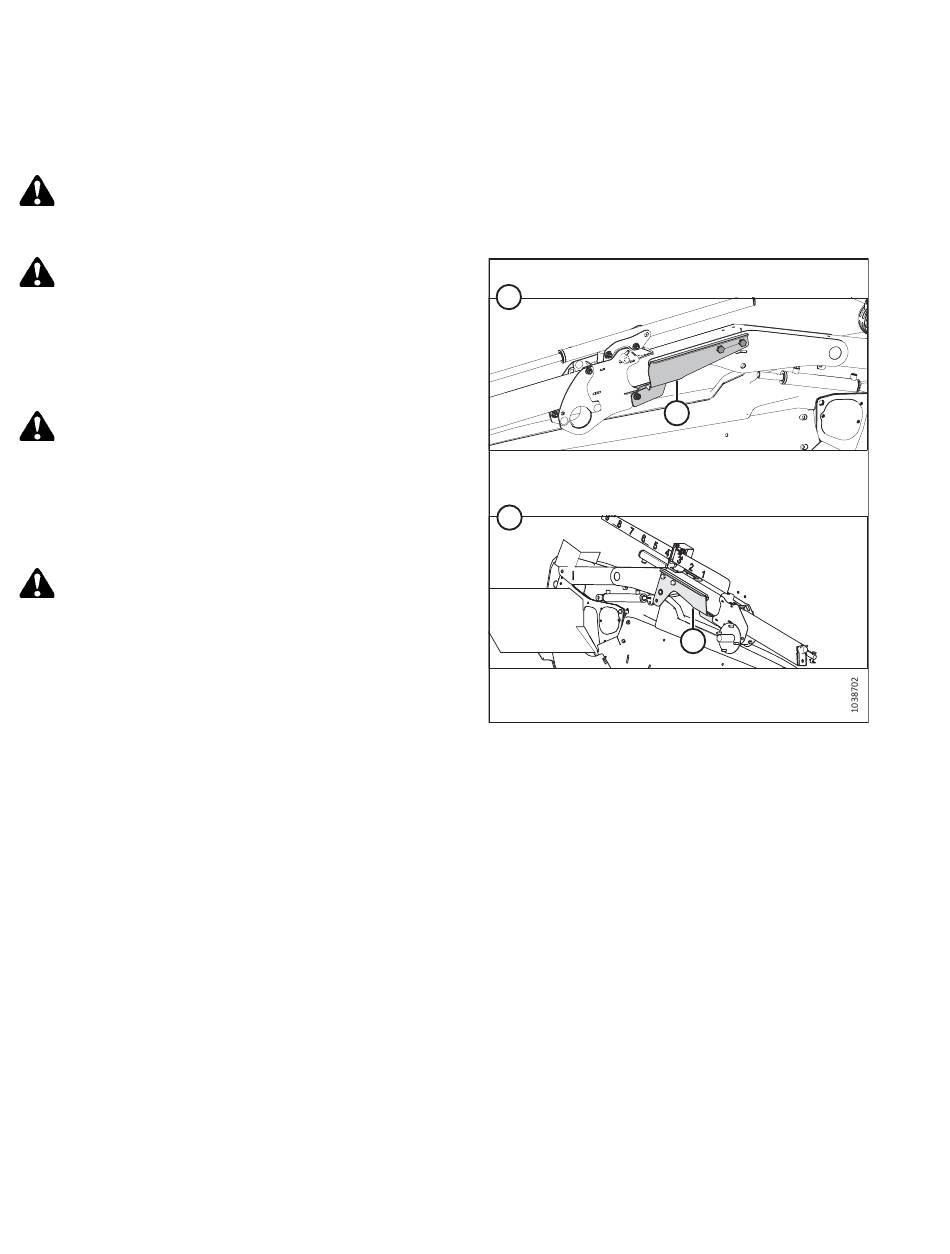

Figure 7.77: Supports d'expédition avant-arrière
1 – Bras droit du rabatteur
A
A
2 – Bras gauche du rabatteur
Révision A
