3. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
supports de sécurité du rabatteur, page
4. Ajustez l'écartement du rabatteur de la manière suivante :
a.
Pour abaisser l'avant du rabatteur (A) et diminuer le
dégagement, tournez le boulon de réglage (B) dans le
sens des aiguilles d'une montre.
b. Pour relever l'avant du rabatteur (A) et augmenter le
dégagement, tourner le boulon de réglage (B) dans le
sens inverse des aiguilles d'une montre.
NOTE:
Pour des réglages plus importants, il peut être
nécessaire de desserrer les écrous (C) avant de tourner
le boulon de réglage (B). Après le réglage, resserrer les
écrous à 85 Nm (63 pi-lb).
5. Faites fonctionner la plateforme à bas régime et écoutez le bruit pour vérifier si l'écartement est suffisant. Réajustez
au besoin.
IMPORTANT:
Un écartement insuffisant se traduira également par une surchauffe du couteau et des doigts.
8.7.3 Vérification du rabatteur central - doigt des couteaux
Le rabatteur de doigts de lamier central pointu empêche les sections de couteaux centraux de la barre de coupe de se
soulever des doigts, tout en permettant au couteau de glisser. Il convient d'inspecter le rabatteur central afin de s'assurer
qu'il existe un espace suffisant entre le rabatteur et la section centrale du couteau.
AVERTISSEMENT
Pour éviter toute blessure corporelle due à la chute du rabatteur levé, enclenchez toujours les supports de sécurité du
rabatteur avant de passer dessous pour une raison quelconque.
AVERTISSEMENT
Portez des gants épais lorsque vous travaillez autour de couteaux ou que vous manipulez ceux-ci.
1. Levez complètement le rabatteur.
2. Coupez le moteur et retirez la clé du contact.
3. Enclenchez les supports de sécurité du rabatteur. Pour obtenir des instructions, consultez
supports de sécurité du rabatteur, page
4. Ouvrez le capot du diviseur. Pour obtenir des instructions, consultez
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
553.
553.
244
12.1.1 Enclenchement des
A

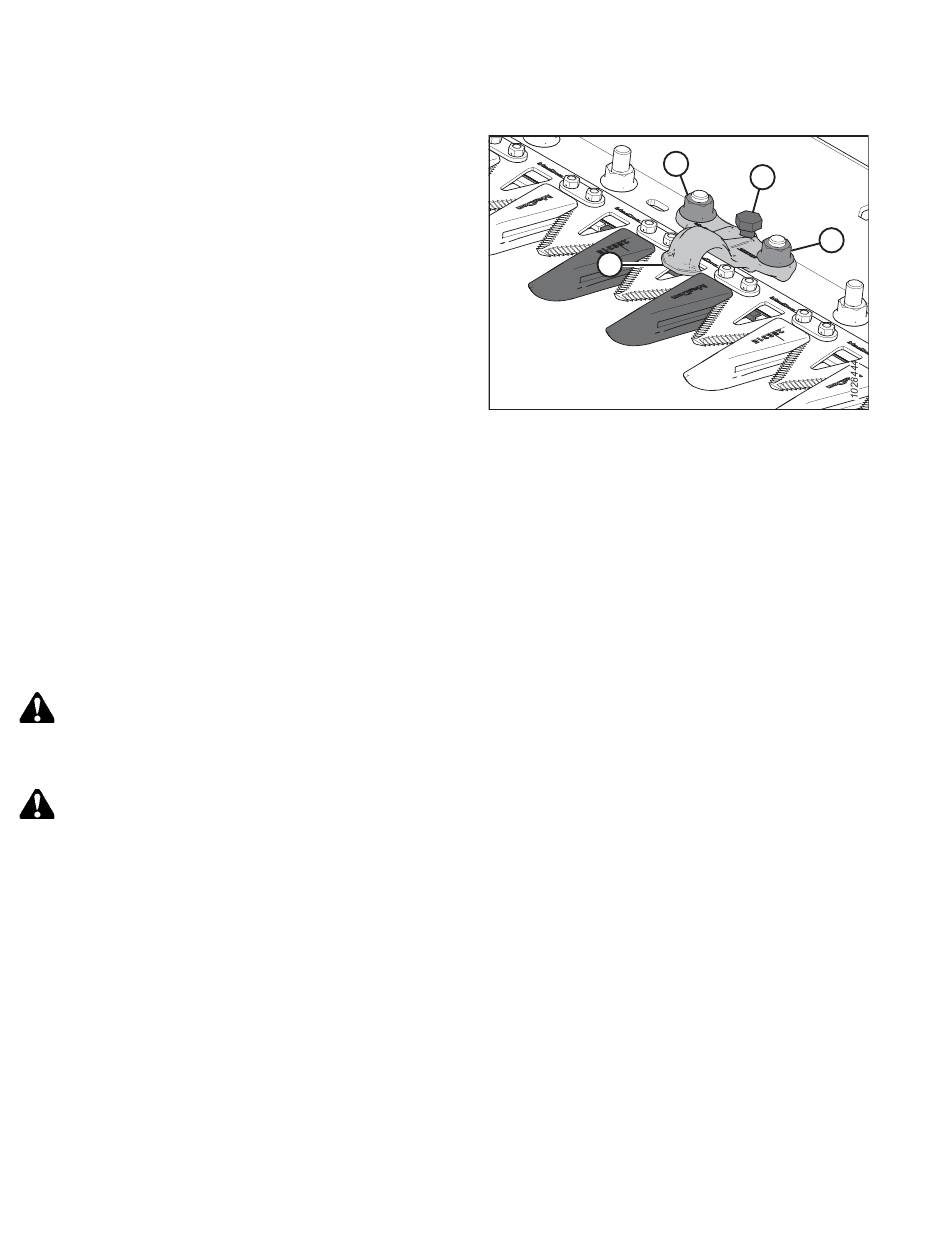

Figure 8.9: Rabatteurs pointus
12.1.1 Enclenchement des
12.2.1 Ouverture du capot du diviseur, page
C
B
C
556.
Révision A
