3.5 Cornières d'alimentation
Des cornières d'alimentation sont installées dans l'ouverture du module de flottement pour améliorer l'alimentation dans
les cultures telles que le riz. Il se peut qu'il soit nécessaire de les retirer, en fonction de la configuration souhaitée du
module de flottement.
3.5.1 Retrait des cornières d'alimentation
Les cornières d'alimentation doivent être retirées si la plateforme est utilisée pour la récolte de cultures céréalières.
NOTE:
La procédure suivante ne s'applique PAS aux plateformes configurées pour les moissonneuses-batteuses
New Holland CR960, 9060, 970, 9070 et 9080. En ce qui concerne les plateformes configurées pour ces moissonneuses-
3.5.2 Déflecteurs d'alimentation – moissonneuses-batteuses New Holland série CR, page
batteuses, consultez
Si nécessaire, retirez les cornières d'alimentation de la vis d'alimentation comme suit :
1. Enlevez les quatre boulons (A) et les écrous qui fixent les
cornières (B) au châssis du module de flottement. Retirez
les cornières.
2. Répétez l'étape précédente pour retirer l'autre jeu de
cornières d'alimentation.
3.5.2 Déflecteurs d'alimentation – moissonneuses-batteuses New Holland série CR
Sur les moissonneuses-batteuses New Holland série CR, il peut être nécessaire d'installer des déflecteurs d'alimentation.
Les déflecteurs d'alimentation ne sont PAS nécessaires sur les moissonneuses-batteuses New Holland série CX.
Pour moissonneuses-batteuses New Holland CR seulement : Des déflecteurs d'alimentation larges ont été installés en
usine sur le module de flottement afin d'améliorer l'alimentation dans le convoyeur. Enlevez les déflecteurs d'alimentation
si nécessaire. Pour obtenir des instructions, consultez
moissonneuses-batteuses New Holland CR, page
Des kits de déflecteurs d'alimentation longs sont prévus pour les moissonneuses-batteuses à convoyeur étroit et peuvent
être installés en remplacement des déflecteurs d'alimentation courts.
Tableau 3.1 Kits d'alimentation pour moissonneuses-batteuses New Holland modèle CR
Taille du convoyeur
1250 à 1350 mm (49 à 65 po)
1100 mm (43 1/2 po) et moins
262148
INSTALLATION DU MODULE DE FLOTTEMENT
3.5.3 Remplacement des déflecteurs d'alimentation sur les
45.
Taille du kit de déflecteurs
d'alimentation
Étroit : 200 mm (7 7/8 po)
Large : 325 mm (12 13/16 po)
44
A
B

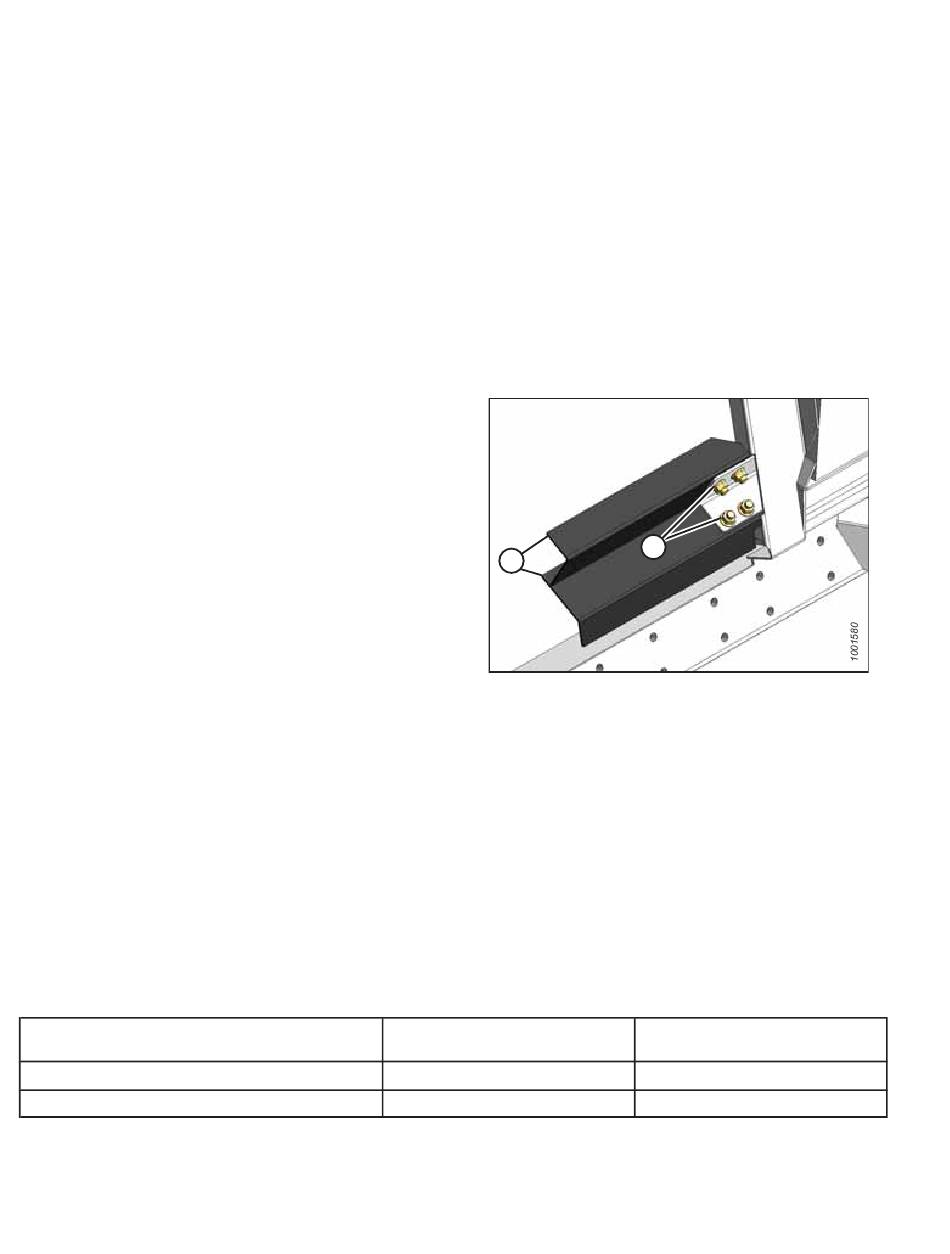

Figure 3.27: Cornière d'alimentation de la vis
d'alimentation
44.
Numéro de pièce
MD #328082, 328083
MD #314690, 314691
