8.11 Modification de la configuration des ressorts de flottement de la
plateforme
Les ressorts de flottement de la plateforme sont configurés en fonction du poids de la plateforme. Si le poids de la
plateforme a changé (par exemple, en raison de l'ajout d'équipements en option), la configuration des ressorts de
flottement devra être modifiée.
DANGER
Pour éviter des blessures ou même la mort du fait d'un démarrage inattendu de la machine, coupez toujours le moteur
et retirez la clé de contact avant de quitter le poste de l'opérateur, quelle qu'en soit la raison.
NOTE:
Cette procédure n'est pas nécessaire pour la plateforme FD225 ; le ressort du flottement doit être placé dans le trou
arrière du levier de flottement.
NOTE:
Cette procédure n'est pas nécessaire pour la plateforme à couteau double FD240 ; le ressort doit être placé dans le
trou avant.
1. Coupez le moteur et retirez la clé du contact.
2. Calculer la configuration des ressorts de flottement
comme suit :
a.
Déterminez le poids total de la plateforme d'après le
tableau
8.5, page
Exemple :
Poids de la base de la plateforme à couteau simple
FD235 (2600 kg [5750 Ib]) + couteaux verticaux (70 kg
[150 lb]) + aucune option = 2670 kg (5900 lb)
b. Comparez le poids total à la valeur du tableau
page 267
et déterminez si les ressorts de flottement
doivent être installés dans le trou (A) avant ou dans le
trou (B) arrière du levier de flottement.
Exemple : Base de la plateforme
FD235 (2600 kg [5750 lb]) + couteaux verticaux (70 kg
[150 lb]) + aucune option = 2670 kg (5900 lb)
Ce FD235 se trouve dans la plage des poids les plus
légers, raison pour laquelle les ressorts de flottement
doivent être installés dans le trou arrière des leviers de
flottement.
En ajoutant la vis transversale supérieure optionnelle
(180 kg [400 lb]) et les roues de transport à vitesse
lente (360 kg [800 lb]), le poids total passera à
3210 kg (7100 lb), et il faudra déplacer les ressorts de
flottement dans le trou avant des leviers de flottement,
car la plateforme se trouvera désormais dans la plage
des poids les plus lourds.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
266.
8.6,

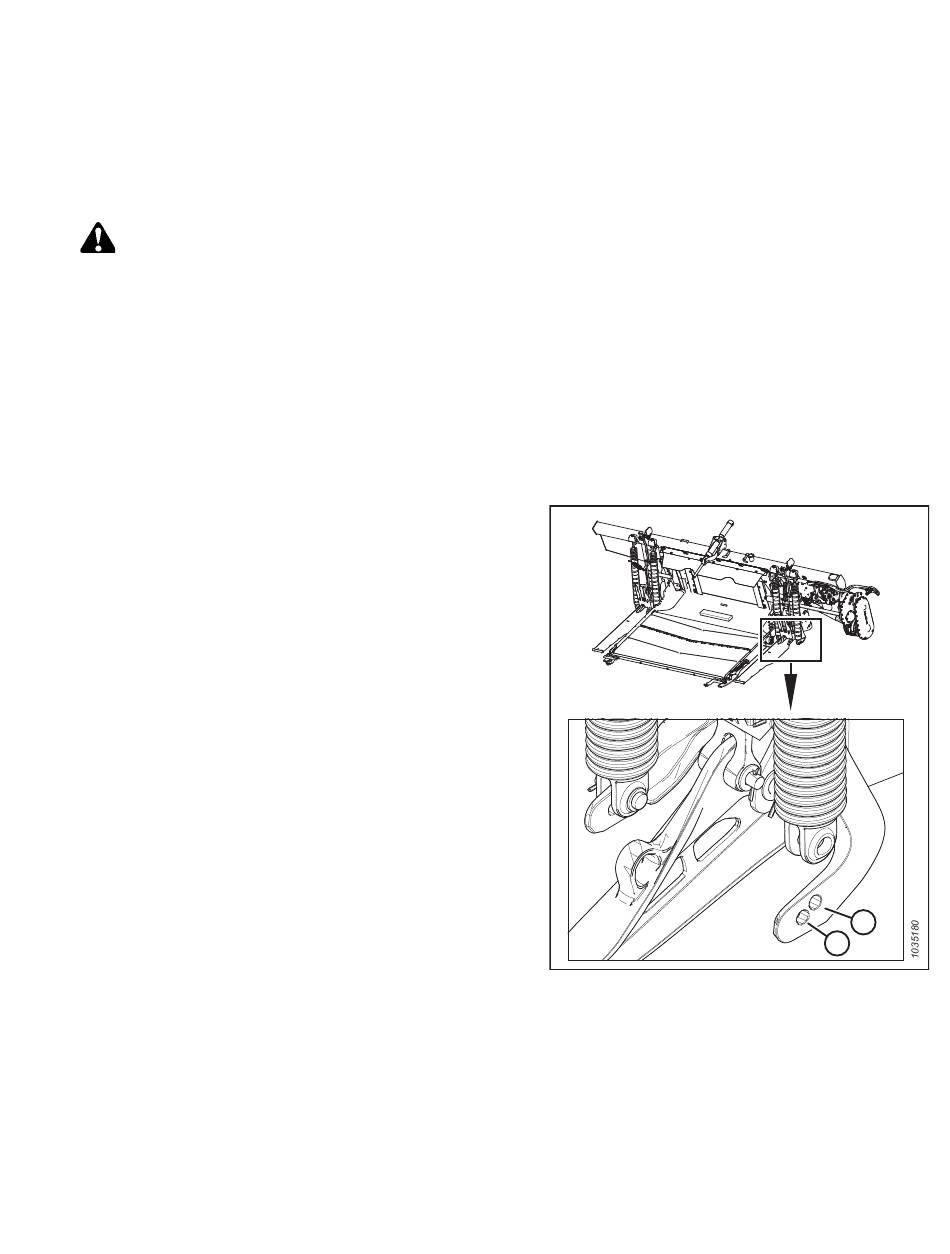

Figure 8.39: Ressort de flottement gauche – Installé
dans le trou arrière du levier de flottement
265
B
A
Révision A
