10. Sur le côté gauche du module de flottement, tirez sur la
poignée du verrou de flottement (A) du module de
flottement et abaissez en position UNLOCK
(déverrouillage) (B).
11. Répétez les étapes précédentes sur le côté avant droit du
module de flottement.
12. Ouvrez le capot du diviseur gauche.
13. Retirer l'épingle à cheveux (A) qui fixe l'outil polyvalent (B)
au support sur la plaque d'extrémité gauche.
14. Retirez l'outil polyvalent (B). Remplacez la goupille.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
275
B

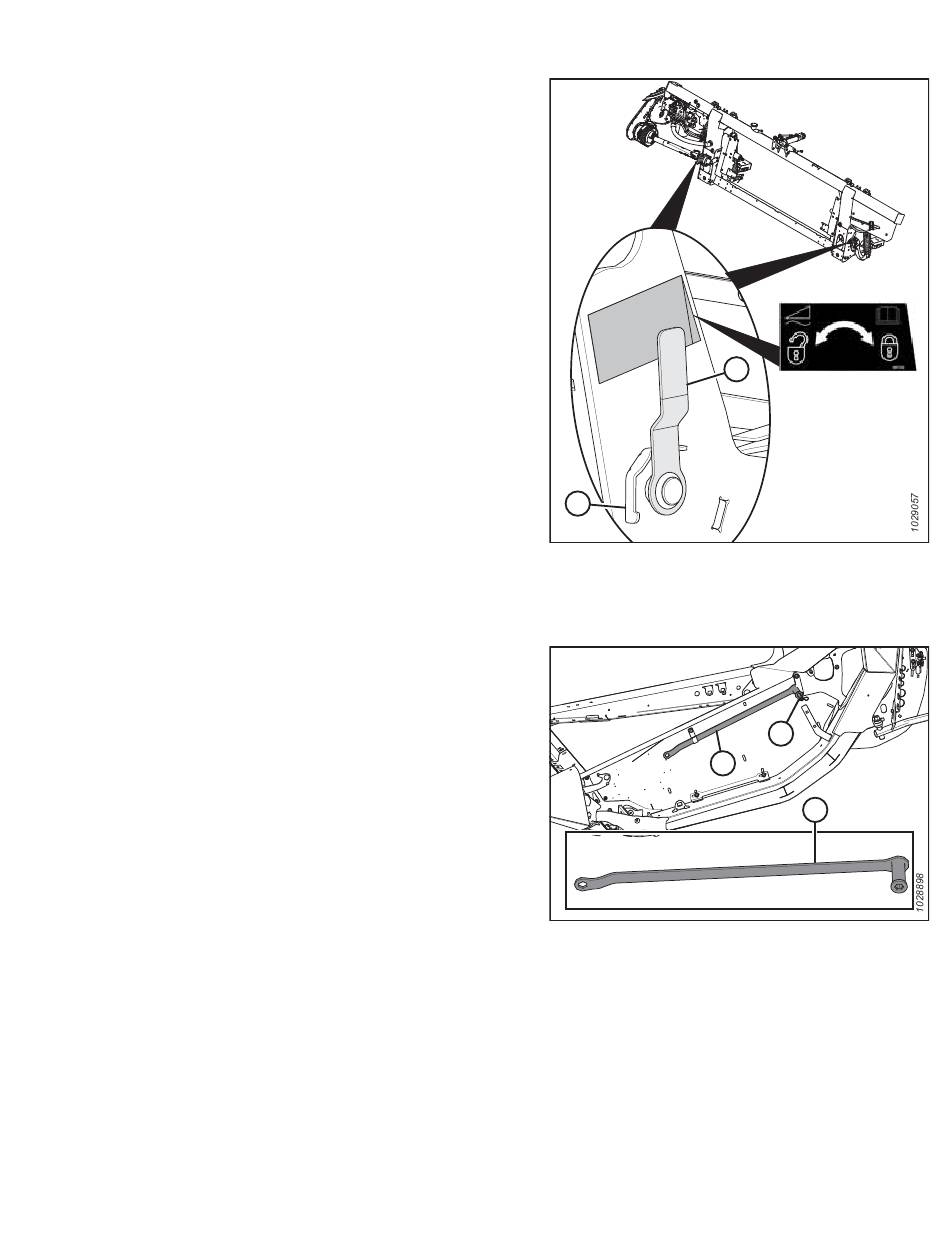

Figure 8.53: Verrou du flottement de la plateforme en
position verrouillée
B
Figure 8.54: Emplacement de l'outil polyvalent
A
A
B
