7.6 Fixation du capteur de hauteur du rabatteur
L'articulation du capteur de hauteur du rabatteur située à l'intérieur du blindage a été déconnectée pour éviter les
dommages dus à l'expédition. Il sera nécessaire de le reconnecter.
1. Ouvrez le blindage du rabatteur droit Pour obtenir des instructions, consultez
page
556.
2. Retirez les attaches de câble (A) qui fixent la tige du capteur
de hauteur du rabatteur (B) au sommet du panneau
d'extrémité.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
117
12.2.1 Ouverture du capot du diviseur,
B

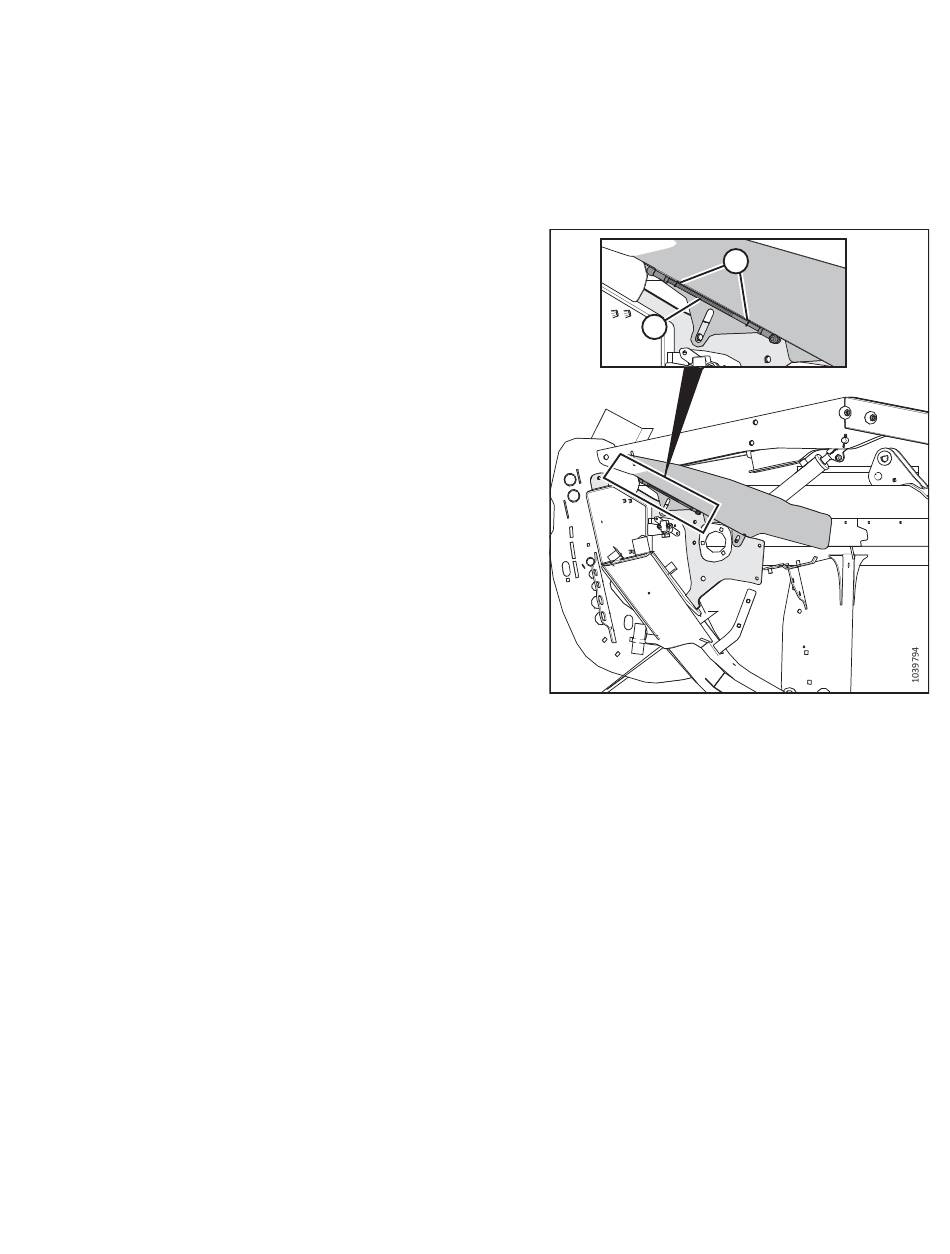

Figure 7.69: Emplacement du capteur de hauteur du
rabatteur
A
Révision A
