4. Placez le capot d'articulation extérieur gauche sur le tube
arrière de la plateforme de sorte que l'encoche du capot se
trouve derrière le support (A). Alignez l'extrémité du capot
de sorte qu'il soit au même niveau que le bord du
collecteur (B).
5. Fixez le capot d'articulation extérieur gauche au support du
collecteur en utilisant la vis Torx
(MD № 320336). Serrez la vis à la main jusqu'à ce qu'elle
soit bien serrée. Serrez la vis de 1/8 de tour
supplémentaire.
6. Insérez un contre-écrou M8 (MD № 184688) dans la rainure
hexagonale (B). Fixez le capot en utilisant la vis Torx
1,25 X 20 (C) (MD № 320190). Serrez la visserie à
5 Nm (4 pi-lbf).
7. Fixez le capot au collier de serrage (C) en utilisant la vis
ᴹᴰ
Torx
M8 X 1,25 x 16 mm (D). Serrez la vis à la main
jusqu'à ce qu'elle soit bien serrée. Serrez la vis de 1/8 de
tour supplémentaire.
8. Fixez le capot gauche au support (A) en utilisant la vis à tête
M8 X 1,25 X 20 (B) (MD № 320190) et l'écrou
ᴹᴰ
ronde Torx
hexagonal à blocage central M8 (C) (MD № 135337). Serrez
la visserie à 8 Nm (6 pi-lbf).
262148
DÉMARRAGE DE LA PLATEFORME
ᴹᴰ
M8 X 1,25 X 16 (A)
ᴹᴰ
M8 X
542

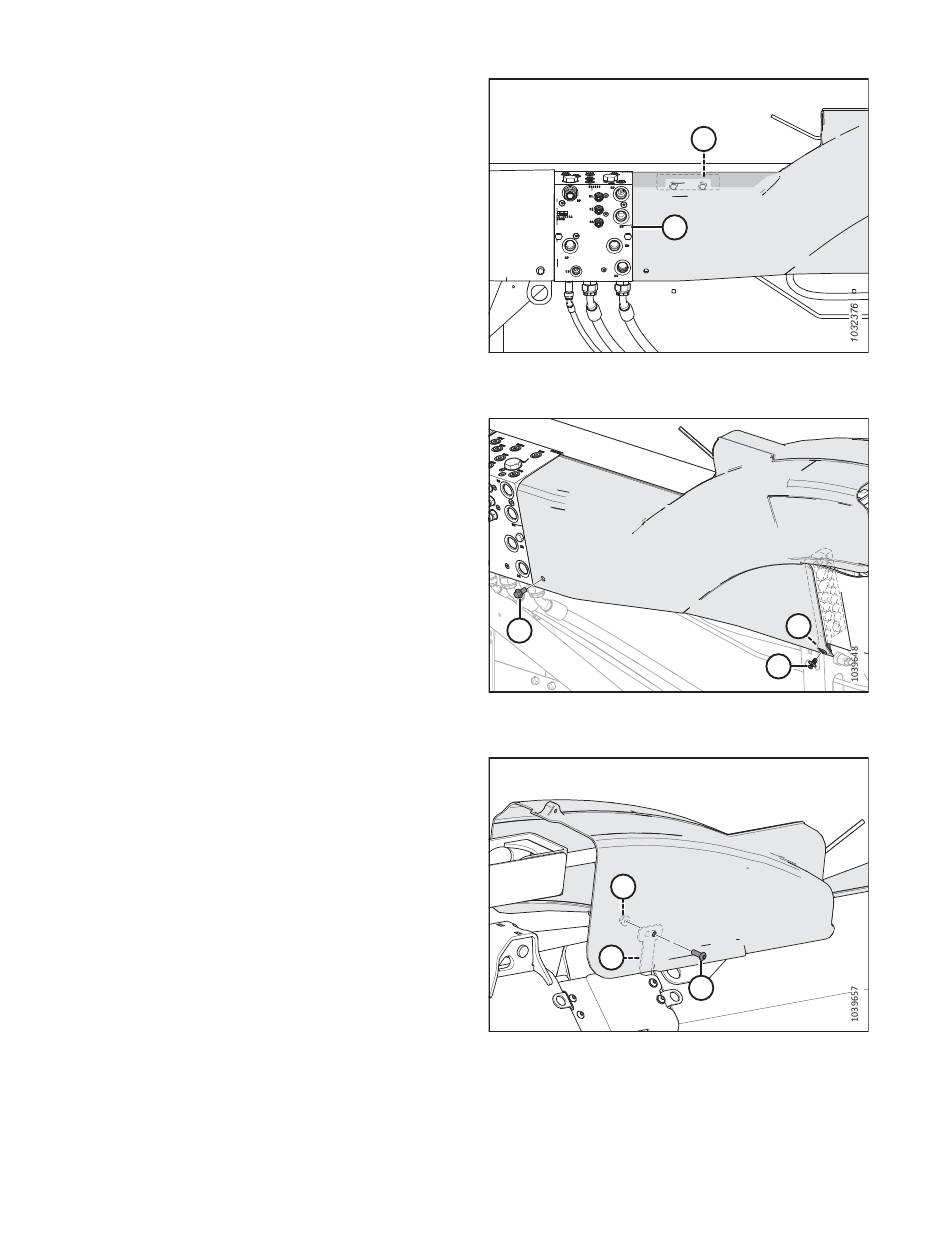

Figure 11.19: Capot d'articulation extérieur
gauche – Vue depuis l'arrière de la plateforme
A
Figure 11.20: Capot d'articulation extérieur
gauche – Vue depuis l'arrière de la plateforme
C
A
Figure 11.21: Capot d'articulation extérieur
gauche – Vue depuis l'avant de la plateforme
A
B
B
C
B
Révision A
