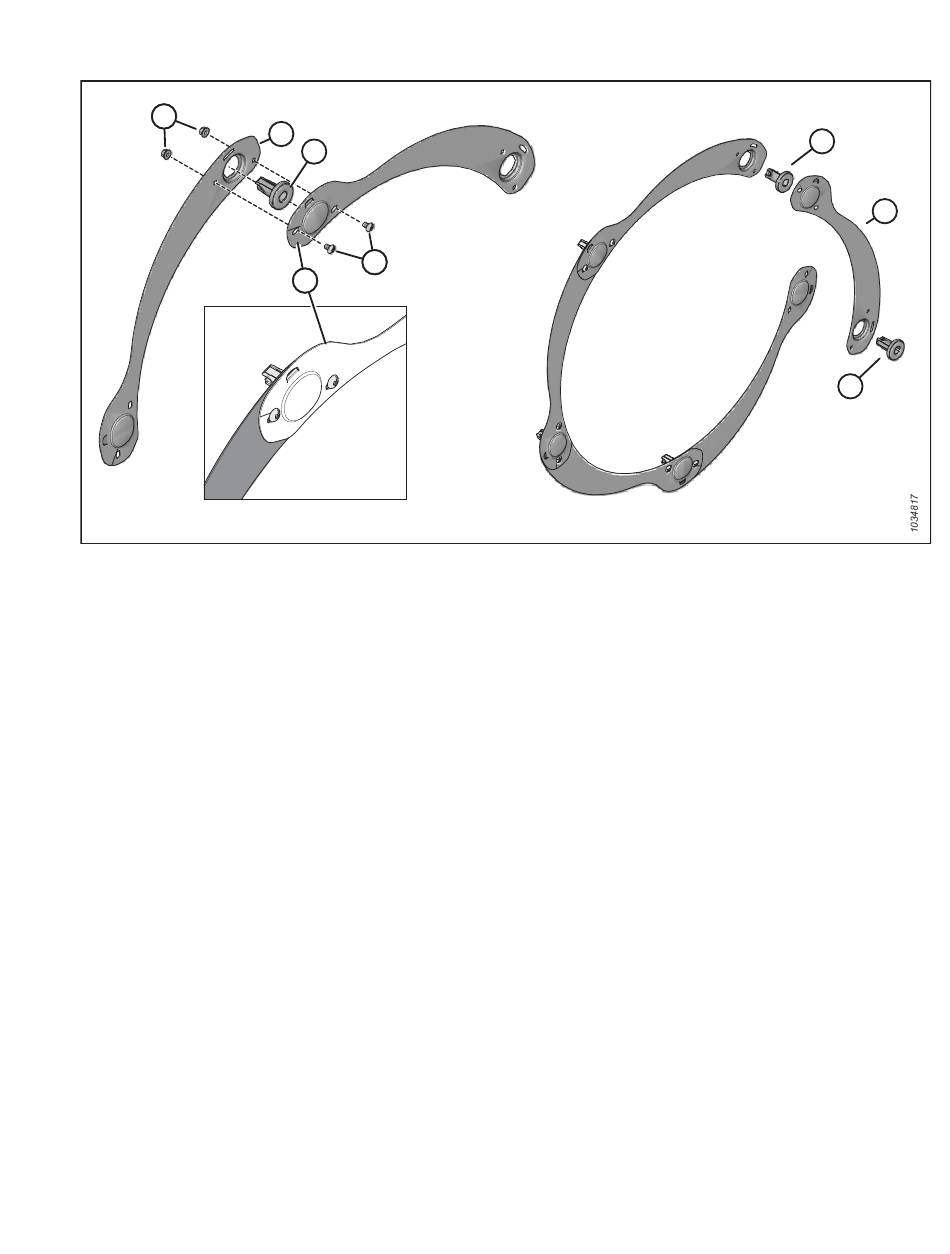

Figure 7.125: Sous-ensemble de capot de diviseur

3. Assemblez le capot de diviseur comme suit :

Insérez la bague (A) dans le segment du capot de diviseur (B).

b. Placez l'extrémité en creux du segment du capot de diviseur (C) au-dessus du segment (B). Fixez les segments en

utilisant deux vis Torx

Répétez les étapes a) et b) pour installer les autres segments. N'installez PAS encore le dernier segment (F) et les

deux bagues (G).

TERMINER L'ASSEMBLAGE DE LA PLATEFORME

M10 X 1,5 X 16 (D) et des écrous (E). Ne serrez PAS encore la quincaillerie.
