1. Assurez-vous que l'indicateur (A) se trouve sur la
position 0 (B) avec la plateforme à une distance de 254 à
356 mm (10 à 14 po) du sol. Sinon, la tension de sortie du
capteur de flottement doit être vérifiée. Pour obtenir des
instructions, consultez
tension à partir de la cabine de la moissonneuse-
batteuse – Gleaner
ᴹᴰ
R65/R66/R75/R76 et pré-2016 série S,
page 388.
NOTE:
Lorsque la plateforme se trouve sur le sol, l'indicateur sera
sur la position 1 (C) pour une pression au sol basse et sur la
position 4 (D) pour une pression au sol élevée. Les
conditions de récolte et de sol déterminent le flottement à
utiliser. Le réglage idéal doit être aussi léger que possible,
sans rebonds de la plateforme ni cultures non coupées. Des
réglages excessifs entraînent l'usure prématurée de la
plaque d'usure de la barre de coupe.
2. Assurez-vous que la plateforme est en mode contrôle de
hauteur automatique de la plateforme (CHAP). Ceci est
indiqué par le voyant DEL MODE AUTOMATIQUE (A)
affichant une lumière fixe, en continu.
3. La plateforme s'abaisse à la hauteur (pression au sol)
correspondant à la position sélectionnée au moyen du
bouton de commande de hauteur (B). Tournez le bouton
dans le sens antihoraire pour une pression minimale au sol
et dans le sens horaire pour une pression maximale au sol.
9.12.8 Ajustement de la sensibilité du contrôle de hauteur automatique de la
plateforme – Gleaner
La sensibilité du contrôle de hauteur automatique de la plateforme (CHAP) renvoie à la distance sur laquelle la barre de
coupe doit monter ou descendre avant que le CHAP réagisse en élevant ou en abaissant le convoyeur.
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Consultez le manuel d'opération de la moissonneuse-batteuse pour obtenir les informations
les plus récentes.
262148
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
9.12.1 Vérification de la plage de
ᴹᴰ
R65/R66/R75/R76 et série S avant 2016
D

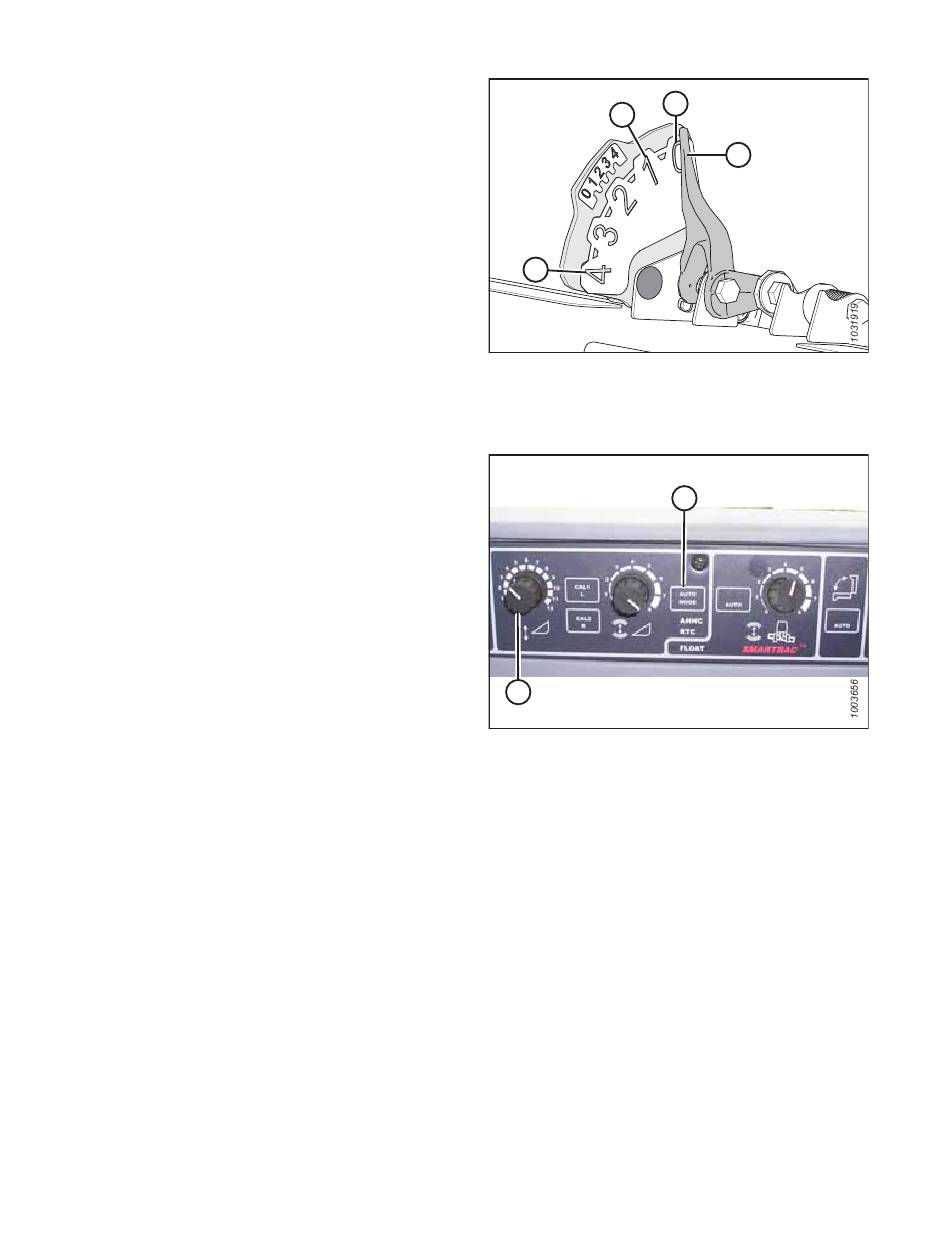

Figure 9.161: Indicateur du flottement
B
Figure 9.162: Console CHAP
396
B
C
A
A
