6. Plateformes à rabatteurs simple et double : Déplacez les
poignées à ressort du verrou à ailettes (A) vers le bas en
position UNLOCK (déverrouillage).
NOTE:
L'écartement du rabatteur des plateformes à rabatteur
triple doit être mesuré lorsque les ailes sont verrouillées.
7. Abaissez complètement la plateforme. Les ailes des
plateformes à rabatteur simple et à rabatteur double
doivent être en position complètement relevée ; les ailes
des rabatteurs à rabatteur triple doivent être au niveau du
tablier central.
8. Faites tourner le rabatteur à la main jusqu'à ce qu'un tube
à doigts se trouve directement au-dessus de la barre de
coupe.
9. Mesurez et notez l'écartement (A) entre le bout des doigts
et l'une des protections à l'extrémité des rabatteurs, soit la
protection pointue (B) soit la protection courte (C). Pour les
spécifications relatives à l'écartement, consultez
Dégagement entre le rabatteur et la barre de coupe, page
257.
Pour les emplacements de mesure, consultez la figure
correspondante :
• Plateformes à rabatteur simple : Figure
• Plateformes à rabatteur double : Figure
• Plateformes à rabatteur triple : Figure
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
8.10
8.30, page 260
8.31, page 260
8.32, page 260
259
A

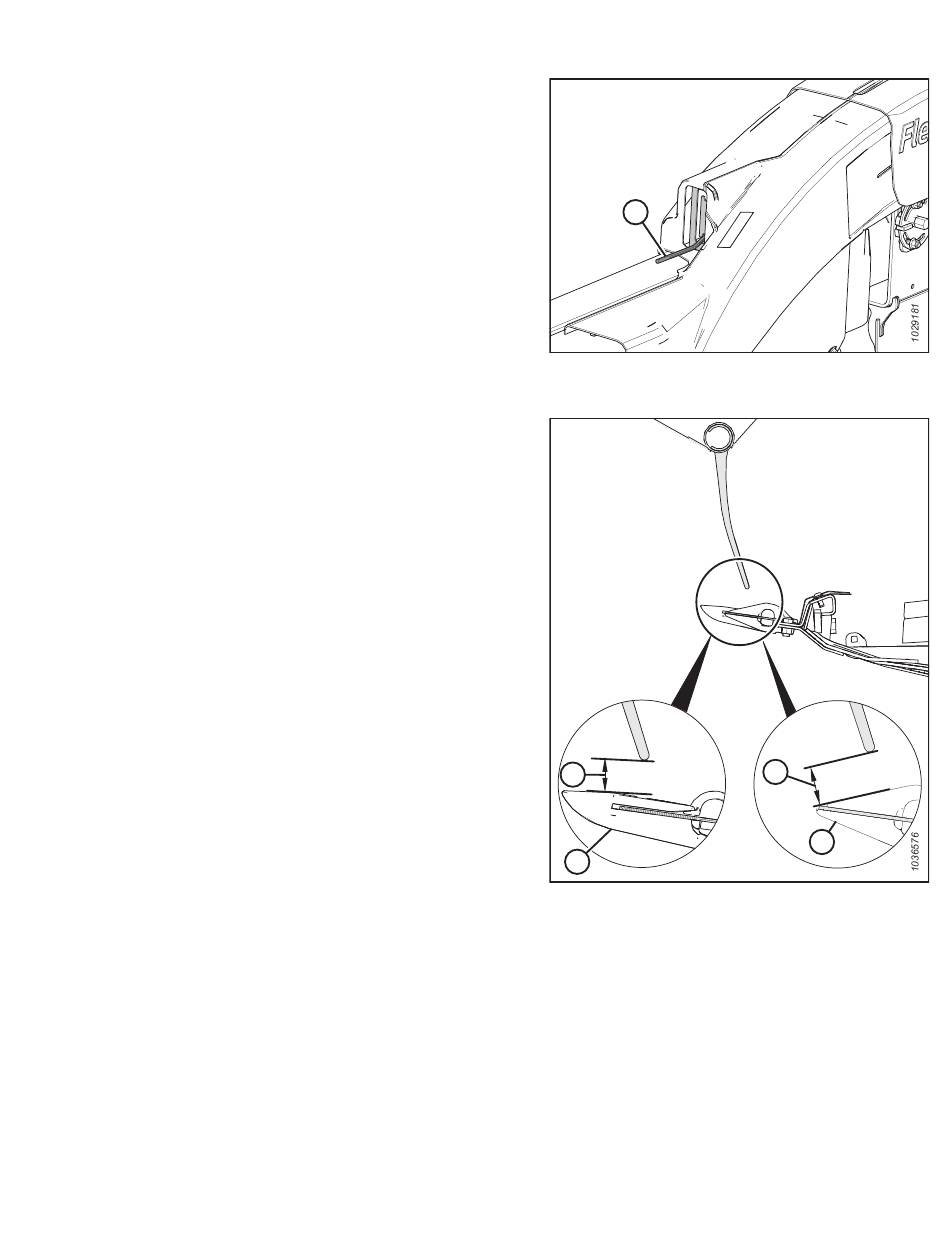

Figure 8.28: Verrouillage des ailes en position
UNLOCK (déverrouillées)
A
B
Figure 8.29: Dégagement par rapport aux griffes
A
C
