MacDon FlexDraper FD2 Serie Instructions D'assemblage page 285

8.12 Vérification et réglage de la bielle supérieure
Pour un mouvement correct de l'aile, la bielle supérieure doit être parallèle au tube arrière.
DANGER
Pour éviter toute blessure corporelle ou mortelle due à un démarrage inattendu de la machine, coupez toujours le
moteur et retirez la clé du contact avant de faire des réglages sur la machine.
1. Démarrez le moteur.
2. Positionnez la plateforme de telle sorte que la barre de coupe soit parallèle au sol.
3. Coupez le moteur et retirez la clé du contact.
4. Aile de verrouillage (A).
5. Effectuez une inspection visuelle pour vérifier que la barre
de coupe est droite. Si ce n'est pas le cas, consultez le
manuel technique de la plateforme pour la procédure de
redressement.
NOTE:
Certaines pièces ont été cachées de l'illustration pour plus
de clarté.
6. Fixez le câble de contrôle de la flexion (B) au verrou du
câble de contrôle de la flexion (C).
7. Placez l'outil polyvalent (D) sur le boulon (E).
8. Vérifiez que le bord inférieur du levier coudé (A) est
parallèle au tube arrière (B) à n'importe quel endroit
lorsque vous déplacez l'outil polyvalent de haut en bas.
262148
CONTRÔLES À RÉALISER AVANT LA LIVRAISON
271
A

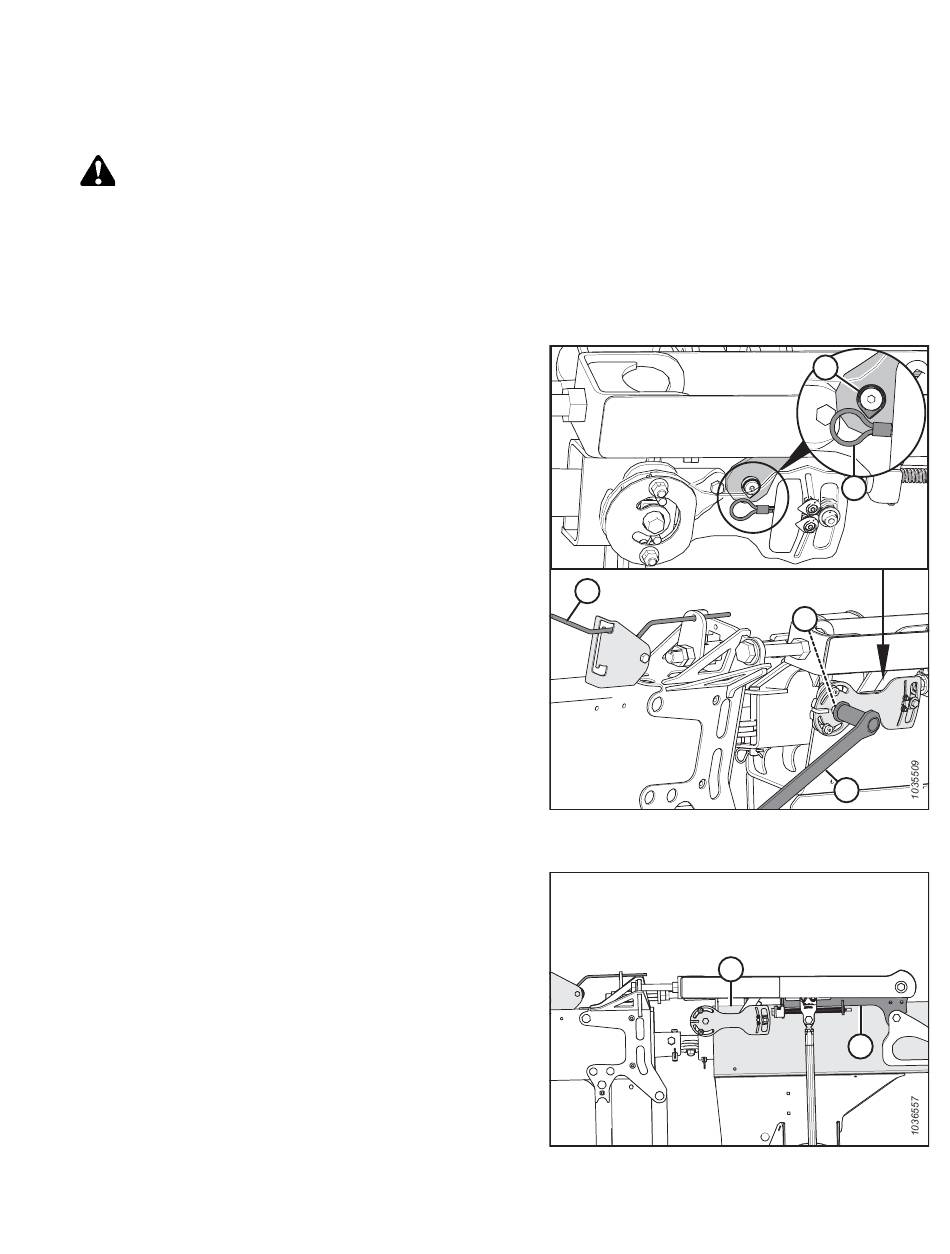

Figure 8.46: Aile en position verrouillée – Côté gauche
illustré
B
Figure 8.47: Bord inférieur du levier coudé parallèle
au tube arrière
C
B
E
D
A
Révision A
