MacDon FlexDraper FD2 Serie Instructions D'assemblage page 104

7.2 Connexion de l'articulation d'arrêt – Sac de pièces MD № 360567
Les pièces de l'articulation d'arrêt doivent être déplacées de leur emplacement d'expédition et installées sur la plateforme.
DANGER
Pour éviter les blessures corporelles ou la mort causées par le démarrage ou la chute inattendue d'une machine levée,
arrêtez toujours le moteur et retirez la clé du contact avant d'effectuer des réglages sur la machine. Ne montez JAMAIS
sur ou sous une plateforme non soutenue.
1. Sur le côté gauche de la plateforme, desserrez le contre-
écrou (A) et l'écrou (B).
IMPORTANT:
Ne réglez PAS les deux contre-écrous intérieurs (D). Ils sont
réglés en usine pour un alignement correct du cadre.
2. Retirez la pile de rondelles en forme de lune (C).
3. Répétez les étapes 1, page 90
droit de la plateforme.
DANGER
Assurez-vous qu'il n'y a personne dans la zone.
4. Démarrez le moteur.
5. Soulevez la plateforme et placez des blocs de 254 mm (10 po) sous les patins extérieurs aux deux extrémités de la
plateforme.
6. Abaissez la plateforme sur les blocs pour former une forme de sourire et combler l'espace laissé à l'endroit où la pile
de rondelles en forme de lune a été retirée.
IMPORTANT:
N'utilisez PAS les écrous de l'articulation d'arrêt pour combler l'espace laissé à l'endroit où se trouvaient les rondelles
en forme de lune. Vous risqueriez d'endommager les filets de l'articulation d'arrêt.
7. Coupez le moteur et retirez la clé du contact.
262148
TERMINER L'ASSEMBLAGE DE LA PLATEFORME
et 2, page 90 pour le côté
90
B
A

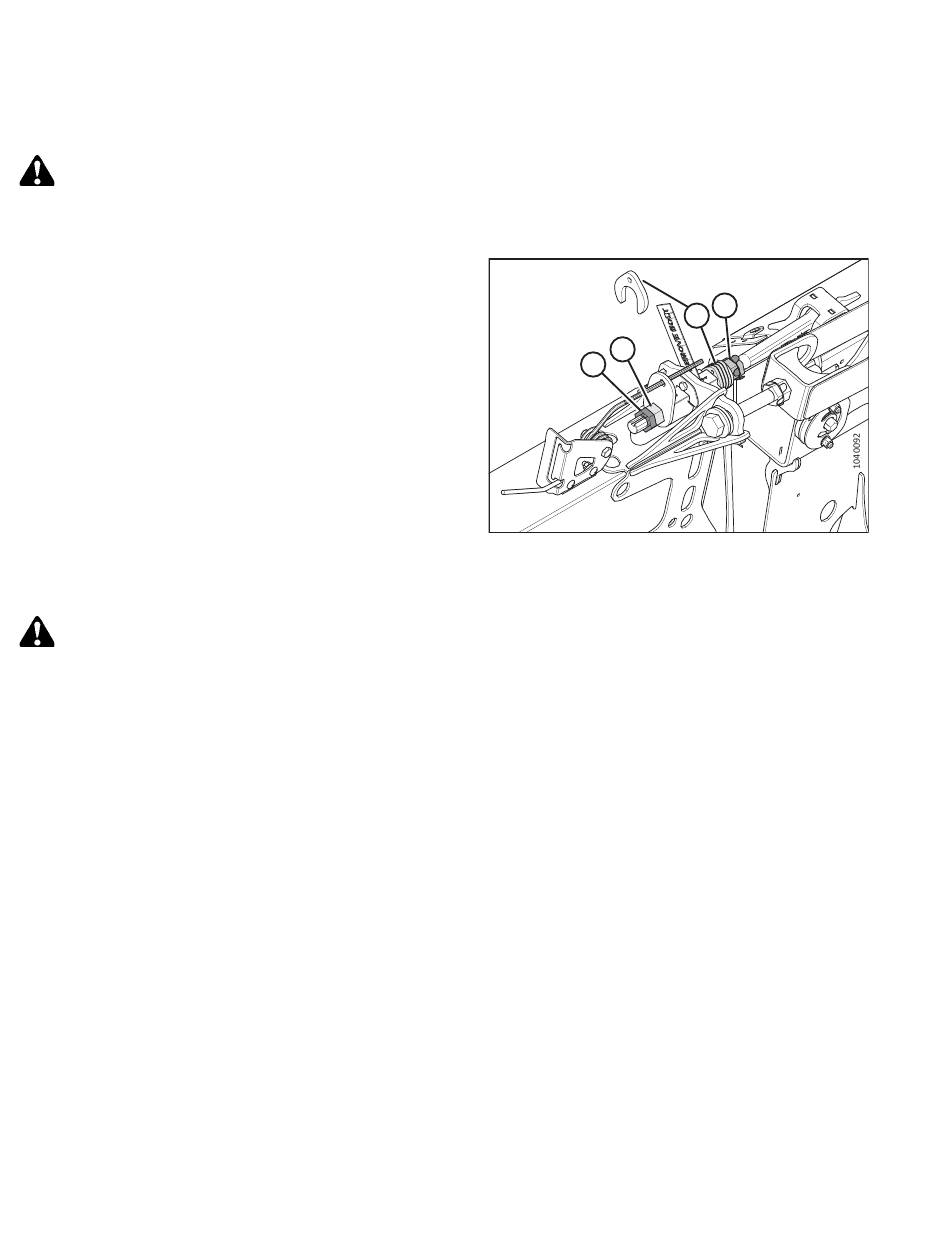

Figure 7.3: Rondelles en forme de lune – Articulation
d'arrêt gauche
D
C
Révision A
