17. À l'aide d'un voltmètre, mesurez la tension entre les fils de
masse (broche 2) et de signal (broche 3) au niveau du
capteur de hauteur du rabatteur (A).
18. Si la tension n'est pas dans la plage recommandée,
desserrez les deux écrous hexagonaux M5 (B) et faites
tourner le capteur (A) pour obtenir la plage de tension
recommandée. Serrez les écrous (B) à 2,5 Nm (2 pi-lbf).
19. Répétez cette procédure jusqu'à ce que la plage de tension
soit dans la plage spécifiée.
20. Démarrez le moteur.
21. Abaissez complètement le rabatteur.
22. Vérifiez à nouveau la plage de tension. Assurez-vous que la
plage de tension se situe toujours dans les valeurs
indiquées. Répétez cette procédure si nécessaire.
262148
RÉGLAGE DES CAPTEURS DE LA POSITION DU RABATTEUR

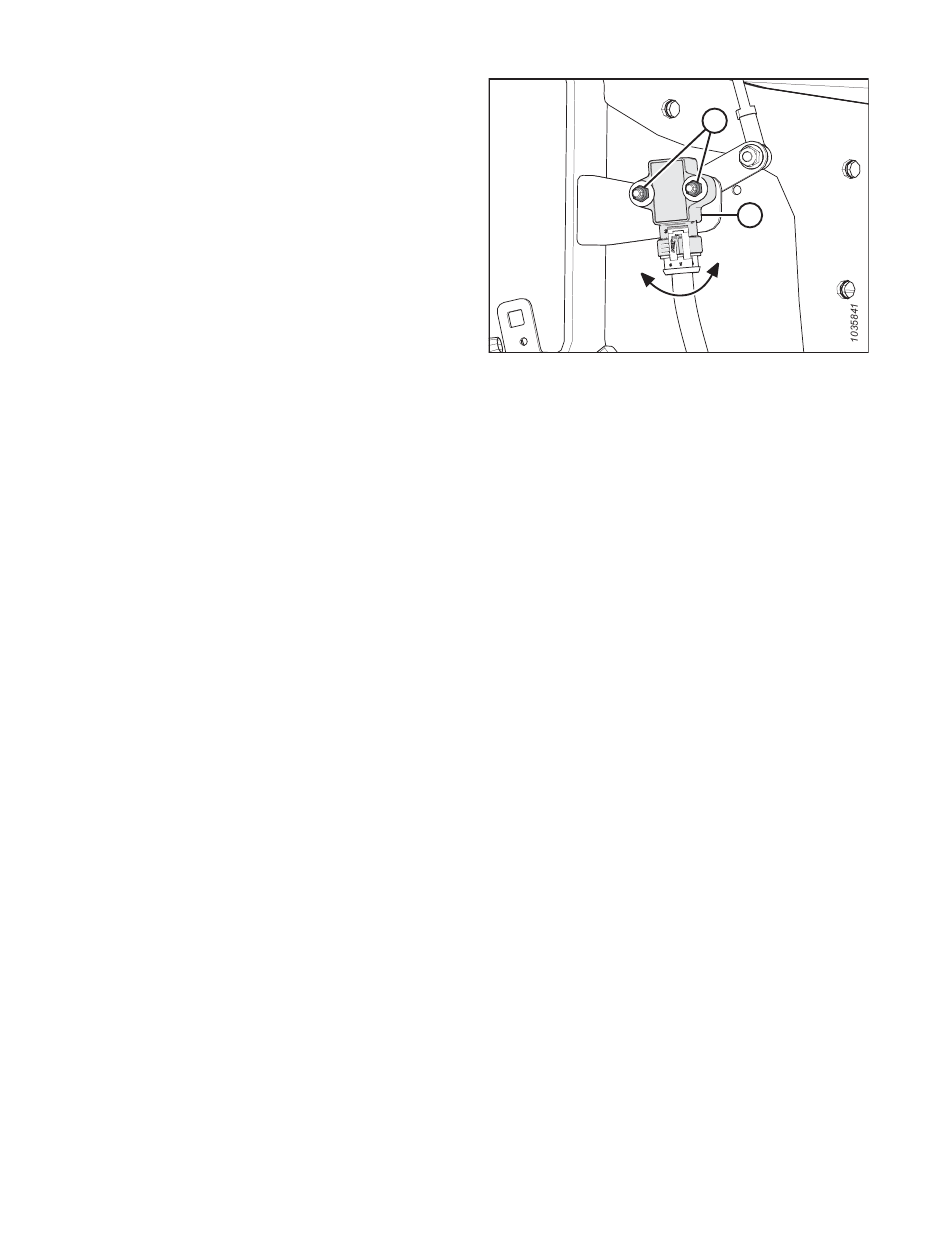

Figure 10.4: Capteur de hauteur du rabatteur – bras
droit du rabatteur avec rabatteur en haut
524
B
A
