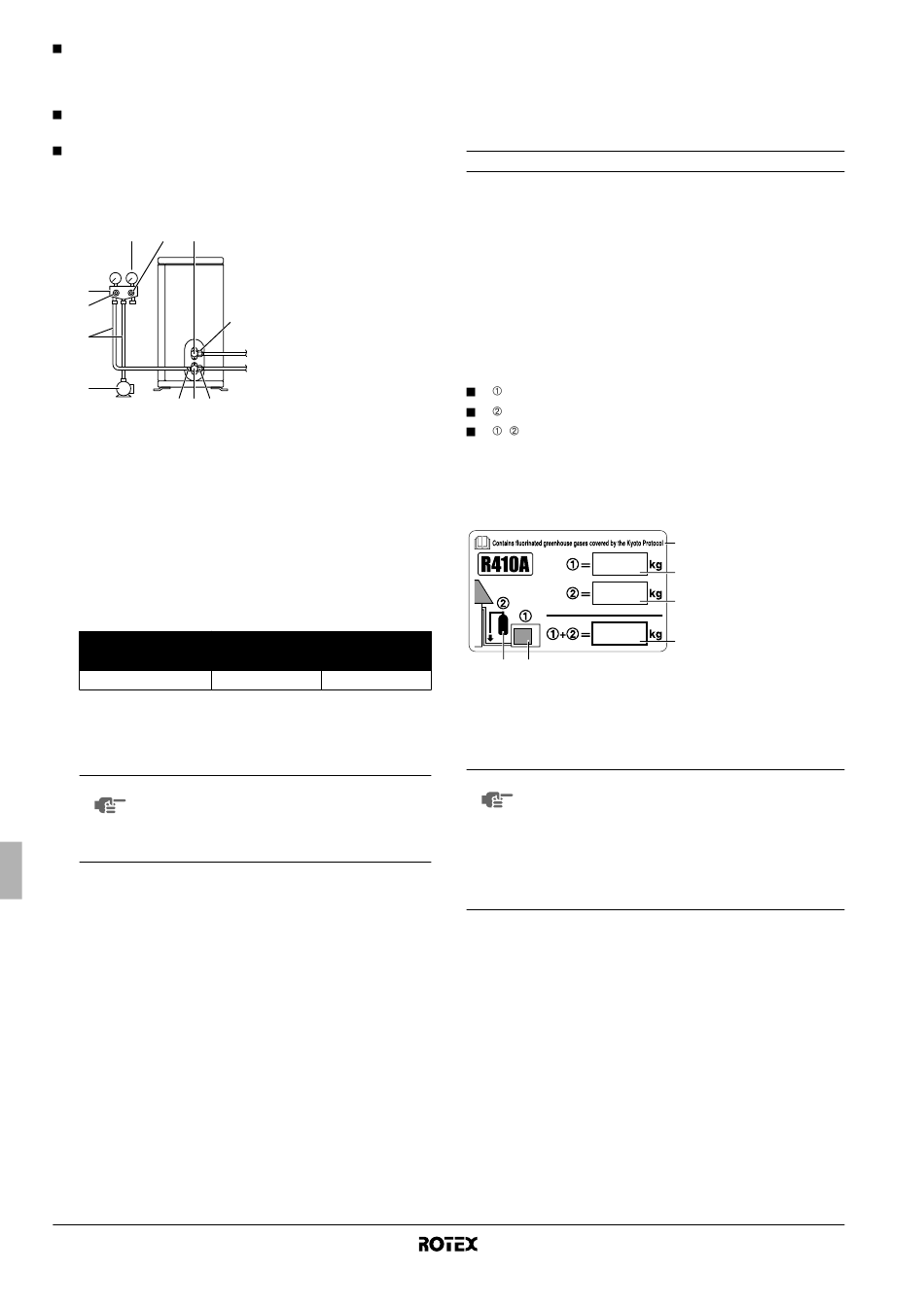

Charge Du Réfrigérant - Rotex RRHQ006ADV3 Manuel D'installation

Si du réfrigérant supplémentaire est utilisé, effectuer la purge
d'air à partir des tuyaux de réfrigérant et de l'unité intérieure à
l'aide d'une pompe à aspiration, puis charger le réfrigérant
additionnel.
Utiliser une clé hexagonale (4 mm) pour actionner la tige de la
vanne d'arrêt.
Tous les joints du tuyau de réfrigérant doivent être serrés à l'aide
d'une clé dynamométrique au couple de serrage spécifié. Voir
"Raccordement du tuyau de réfrigérant à l'unité extérieure" à la
page 5 pour plus de détails.
1 4 8
2
3
5
6
7 8 9
1 Raccorder le côté saillie (sur lequel s'enfonce la vis sans fin) du
tuyau de charge venant du manifold à indicateur vers l'orifice de
service de la vanne d'arrêt de gaz.
2 Ouvrir entièrement la vanne basse pression (Lo) du manifold à
indicateur et fermer complètement sa vanne haute pression (Hi).
La vanne haute pression ne nécessite plus d'intervention par la
suite.
3 Appliquer le pompage d'aspiration. Vérifier que la jauge de
pression combinée affiche –0,1 MPa (–760 mm Hg).
Durée d'exécution
4 Fermer la vanne basse pression (Lo) du manifold à indicateur et
arrêter la pompe à vide.
Laisser dans l'état pendant 4-5 minutes et s'assurer que
l'aiguille de l'indicateur du coupleur ne recule pas.
REMARQUE Si elle recule, cela peut indiquer la présence
d'humidité ou la fuite des pièces de connexion.
Répéter les étapes 2 à 4 après avoir vérifier
toutes les pièces de connexion et avoir desserré
et resserré légèrement les écrous.
5 Retirer les couvercles de la vanne d'arrêt de liquide et de la
vanne d'arrêt de gaz.
6 Tourner la tige de la vanne d'arrêt de liquide de 90 degrés dans
le sens contraire des aiguilles d'une montre à l'aide d'une clé
hexagonale pour ouvrir la vanne.
La fermer après 5 secondes, puis vérifier s'il n'y a pas de fuite
de gaz.
A l'aide d'eau savonneuse, vérifier s'il n'y a pas de fuite de gaz
de l'évasement de l'unité intérieure et de l'évasement de l'unité
extérieure et des tiges de vannes.
Une fois la vérification terminée, nettoyer tout reste d'eau
savonneuse.
7 Débrancher le tuyau de charge de l'orifice de service de la
vanne d'arrêt de gaz, puis ouvrir complètement les vannes
d'arrêt de liquide et de gaz.
Ne pas essayer de tourner la tige de vanne au-delà de sa butée.
Manuel d'installation
6
1 Manomètre
2 Manifold à indicateur
3 Vanne basse pression
(Lo)
4 Vanne haute pression
(Hi)
10
5 Flexibles de charge
6 Pompe à vide
7 Orifice de service
8 Couvercles de vanne
9 Vanne d'arrêt de gaz
10 Vanne d'arrêt du
liquide
Longueur du tuyau
≤15 m
>15 m
≥10 minutes ≥15 minutes
8 Serrer les couvercles de vannes et les bouchons d'orifices de
service des vannes d'arrêt de liquide et de gaz à l'aide d'une clé
dynamométrique aux couples spécifiés. Voir "Raccordement du
tuyau de réfrigérant à l'unité extérieure" à la page 5 pour plus de
détails.
Charge du réfrigérant
Cette unité extérieure est chargée en usine.
Information importante relative au réfrigérant utilisé
Ce produit contient des gaz à effet de serre fluorés encadrés par le
protocole de Kyoto. Ne pas laisser les gaz s'échapper dans
l'atmosphère.
Type de réfrigérant: R410A
(1)
Valeur GWP : 1975
(1)
GWP = potentiel de réchauffement global
Prière de compléter à l'encre indélébile,
la charge de réfrigérant d'usine du produit,
la quantité de réfrigérant supplémentaire chargée sur place et
+ la charge de réfrigérant totale
sur l'étiquette de gaz à effet de serre fluorés fournie avec le produit.
L'étiquette complétée doit être apposée à l'intérieur du produit et à
proximité de l'orifice de recharge du produit (par ex. à l'intérieur du
couvercle d'entretien).
6 5
REMARQUE L'entrée en vigueur au niveau national de la réglemen-
tation de l'UE concernant les gaz à effet de serrer
fluorés peut nécessiter la présence de la langue
officielle appropriée sur l'unité. Par conséquent, une
étiquette de gaz à effet de serre fluorés multilingue
supplémentaire accompagne l'unité.
Les instructions de pose sont illustrées au dos de cette
étiquette.
Recharge
Si une recharge est nécessaire, se reporter à la plaquette
signalétique de l'unité. La plaquette signalétique indique le type de
réfrigérant et la quantité nécessaire.
Charge de réfrigérant supplémentaire
Si la longueur total des tuyaux de réfrigérant dépasse 10 m de
longueur, charger 20 g de réfrigérant (R410A) supplémentaires pour
chaque mètre supplémentaire de tuyau.
Déterminer le poids du réfrigérant à charger en plus et remplir de la
quantité indiquée sur l'étiquette de service à l'arrière du couvercle de
vanne d'arrêt.
Unité extérieure pour pompe à chaleur air à eau
1 Charge de réfrigérant
4
d'usine du produit:
voir plaquette
1
signalétique de l'unité
2 Quantité de réfrigérant
2
supplémentaire chargée
sur place
3 Charge de réfrigérant
3
totale
4 Contient des gaz à effet
de serre fluorés encadrés
par le protocole de Kyoto
5 Unité extérieure
6 Cylindre de réfrigérant et
collecteur de recharge
RRHQ006~008ADV3(8)
4PW52843-1
