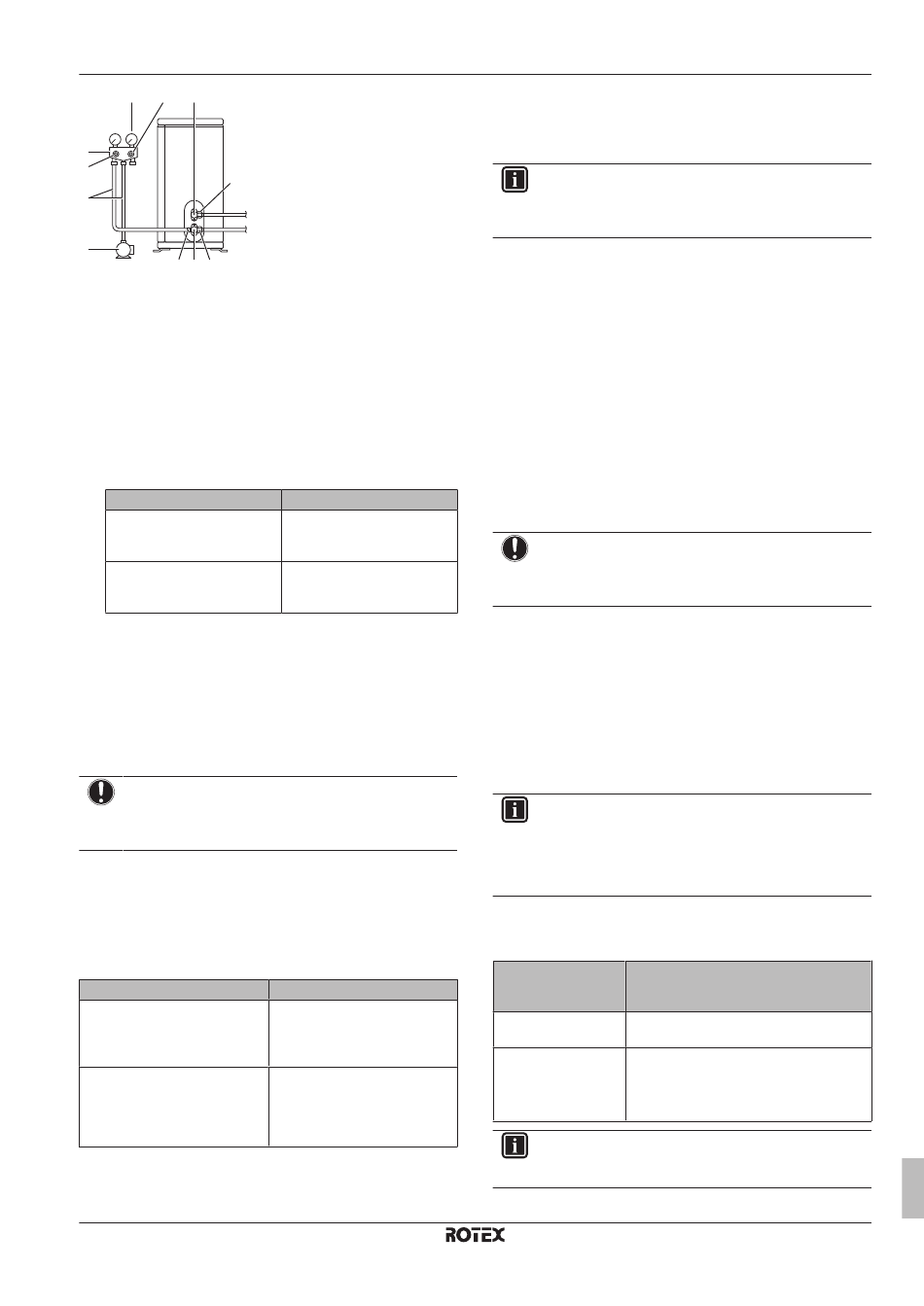

a
Appareil de mesure de la pression
b
Manifold de la jauge
c
Vanne basse pression
d
Vanne haute pression
e
Flexibles de charge
f
Pompe à vide
g
Orifice d'entretien
h
Couvercles des vannes
i
Vanne d'arrêt du gaz
j
Vanne d'arrêt du liquide
1 Mettez le système sous vide jusqu'à ce que la pression
indiquée par le manifold soit de –0,1 MPa (–1 bar).
2 Laissez le système pendant 4 à 5 minutes et vérifiez la
pression:
Si la pression...
Ne change pas
Augmente
3 Purgez pendant au moins 2 heures, de manière à atteindre une
pression de –0,1 MPa (–1 bar) sur le manifold.
4 Une fois la pompe désactivée, vérifiez la pression pendant au
moins 1 heure.
5 Si vous n'atteignez PAS le vide cible ou si vous ne pouvez pas
maintenir le vide pendant 1 heure, procédez comme suit:
▪ Vérifiez de nouveau l'étanchéité.
▪ Procédez de nouveau au séchage à vide.
REMARQUE
Veillez à ouvrir la vanne d'arrêt du gaz après installation de
la tuyauterie et vidage. Si le système fonctionne avec la
vanne fermée, le compresseur risque d'être endommagé.
7.7
Charge du réfrigérant
7.7.1
A propos de la recharge du réfrigérant
L'unité extérieure est chargée de réfrigérant en usine, mais dans
certains cas, ce qui suit peut être nécessaire:
Quoi
Charge de réfrigérant
supplémentaire
Recharge complète de
réfrigérant
RRLQ004~008CA + RHBH/X04+08CB
ROTEX HPSU basse température Bi-bloc
4P384979-1 – 2015.01
Alors...
Il n'y a pas d'humidité dans le
système. La procédure est
terminée.
Il y a de l'humidité dans le
système. Passez à l'étape
suivante.
Quand
Lorsque la longueur de la
tuyauterie de liquide totale est
supérieure à celle spécifiée (voir
plus loin).
Exemple:
▪ Lors de la relocalisation du
système.
▪ Après une fuite.
Charge de réfrigérant supplémentaire
Avant de charger du réfrigérant supplémentaire, assurez-vous que la
tuyauterie de réfrigérant externe de l'unité extérieure est vérifiée
(test de fuite, séchage à vide).
INFORMATIONS
En fonction des unités et/ou des conditions d'installation, il
peut être nécessaire de brancher le câblage électrique
avant de pouvoir charger le réfrigérant.
Flux de travail typique – La recharge de réfrigérant supplémentaire
consiste généralement en les étapes suivantes:
1 Déterminer si et combien il faut rajouter de charge.
2 Si nécessaire, recharge de réfrigérant.
3 Compléter l'étiquette des gaz à effet de serre fluorés et la fixer à
l'intérieur de l'unité extérieure.
Recharge complète de réfrigérant
Avant de recharger complètement le réfrigérant, assurez-vous que
ce qui suit est effectué:
1 Le système est pompé.
2 La tuyauterie de réfrigérant externe de l'unité extérieure est
vérifiée (test de fuite, séchage à vide).
3 Le séchage à vide de la tuyauterie de réfrigérant interne de
l'unité extérieure est effectué.
REMARQUE
Avant de recharger complètement, effectuez également un
séchage à vide de la tuyauterie interne de réfrigérant de
l'unité extérieure.
Flux de travail typique – La recharge de réfrigérant supplémentaire
consiste généralement en les étapes suivantes:
1 Déterminer combien de réfrigérant charger.
2 Charge du réfrigérant.
3 Compléter l'étiquette des gaz à effet de serre fluorés et la fixer à
l'intérieur de l'unité extérieure.
7.7.2
Précautions lors de la recharge de
réfrigérant
INFORMATIONS
Lisez également les précautions et exigences des
chapitres suivants:
▪ Précautions de sécurité générales
▪ Préparation
7.7.3
Détermination de la quantité de
réfrigérant complémentaire
Si la longueur totale
de la tuyauterie de
liquide est de...
≤10 m
N'AJOUTEZ PAS de réfrigérant
complémentaire.
>10 m
R=(longueur totale (m) de la tuyauterie de
liquide–10 m)×0,020
R=charge supplémentaire (kg) (unités
arrondies à 0,1 kg près)
INFORMATIONS
La longueur de tuyau correspond à la longueur dans un
sens du tuyau de liquide.
7 Installation
Alors...
Guide de référence installateur
39
