2 Etude
2.2 Diodes de visualisation (LED)
2.2 Diodes de visualisation (LED)
2.2.1 Etat réseau (NS)
2.2.2 MS (état module)
2.2.3 LINK/Activity-LED
14
Les LED des modules indiquent les états de fonctionnement et du réseau,
permettant un diagnostic rapide.
NS
EtherNet/IP

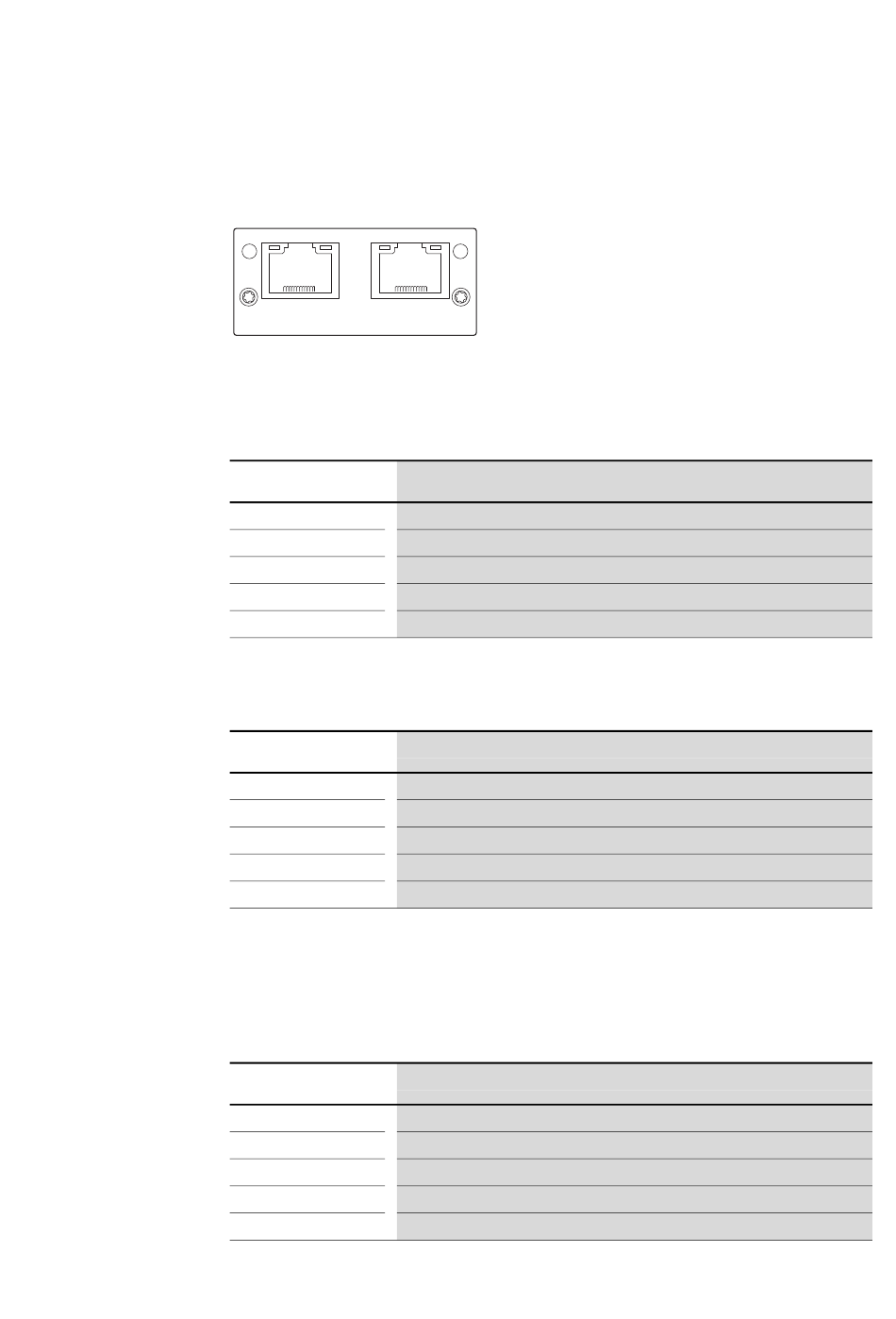

Figure 5 :LED de visualisation NS et MS
La LED NS indique l'état du réseau.
Etat de la LED
LED éteinte
Lumière verte
Lumière verte clignotante
Lumière rouge
Lumière rouge clignotante
La LED MS indique l'état du module EtherNet/IP.
Etat de la LED
LED éteinte
Lumière verte
Lumière verte clignotante
Lumière rouge
Lumière rouge clignotante
1) Il est possible d'effacer une erreur réversible en effectuant une réinitialisation ou une mise hors/sous tension.
En revanche, une erreur irréversible ne peut être effacée qu'en effectuant une mise hors/sous tension et en
modifiant la configuration matérielle à l'état désactivé.
La LINK/Activity-LED indique l'état de la communication.
Etat de la LED
LED éteinte
Lumière verte
Lumière verte clignotante
Lumière jaune
Lumière jaune clignotante
DX-NET-ETHERNET-2 09/13 MN04012006Z-FR www.eaton.com
MS
Description
absence d'alimentation ou d'adresse IP
liaison avec réseau EtherNet/IP établie
en ligne, mais pas de communication
erreur détectée (par ex. adresse IP attribuée deux fois)
panne détectée (par ex. dépassement de temps lors de la demande de connexion)
Description
absence d'alimentation ou pas d'appareil sous tension
liaison avec contrôleur EtherNet/IP établie
erreur de configuration ou module en mode veille
erreur irréversible (FATAL error) détectée
une erreur réversible s'est produite
Description
pas de communication ou bien le port n'est pas relié
communication établie (100 Mbit/s), port relié
transfert de données actif (100 Mbit/s)
communication établie (10 Mbit/s)
transfert de données actif (10 Mbit/s)
1)
1)
