4 Installation
4.2
Raccordement de la tuyauterie de
réfrigérant
DANGER: RISQUE DE BRÛLURE

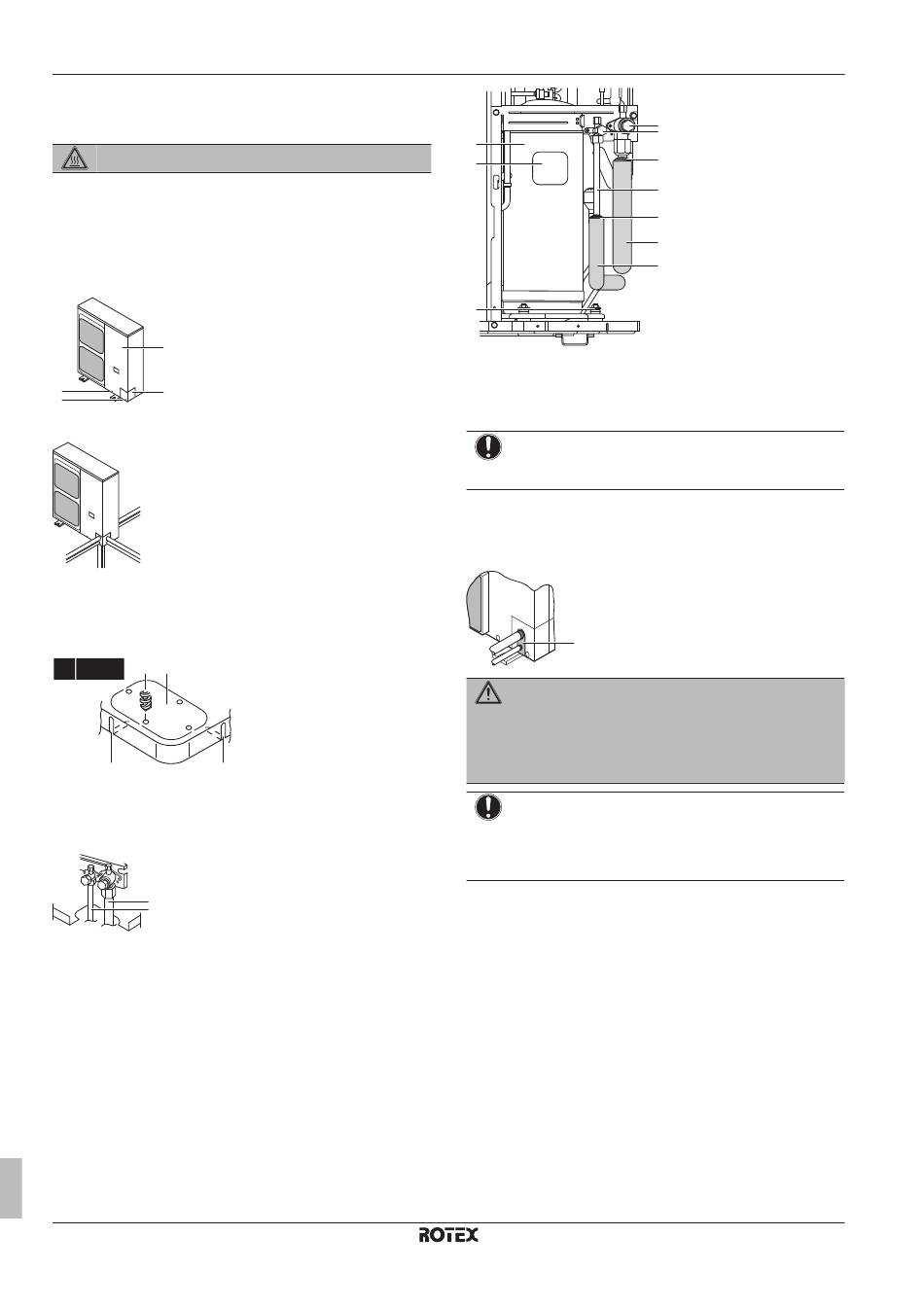

4.2.1
Raccordement du tuyau de réfrigérant à
l'unité extérieure
1 Procédez comme suit:
▪ Retirez le couvercle de service (a) avec la vis (b).
▪ Retirez la plaque d'entrée de canalisation (c) avec la vis (d).
a
b
c
d
2 Choisissez un trajet pour la tuyauterie (a, b, c ou d).
d
a
c
b
3 Si vous avez opté pour le trajet de tuyauterie vers le bas:
▪ Percez (a, 4×) et retirez le trou à enfoncer (b).
▪ Découpez les fentes (c) avec une scie à métaux.
a
b
4× Ø6 mm
c
c
4 Procédez comme suit:
▪ Branchez le tuyau de liquide (a) à la vanne d'arrêt de liquide.
▪ Branchez le tuyau de gaz (b) à la vanne d'arrêt de gaz.
b
a
5 Procédez comme suit:
▪ Isolez le tuyau de liquide (a) et le tuyau de gaz (b).
▪ Assurez-vous que la tuyauterie et l'isolation de tuyauterie ne
touchent PAS le compresseur (c), le couvercle de borne du
compresseur (d) et les boulons de compresseur (e). Si
l'isolation du tuyau de liquide risque de toucher le couvercle
de borne du compresseur, ajustez la hauteur de l'isolation
(f=pas d'isolation autour du couvercle de borne du
compresseur (d)).
▪ Scellez les extrémités de l'isolation (produit d'étanchéité,
etc.) (g).
Manuel d'installation
6
c
d
e
6 Si l'unité extérieure est installée au-dessus de l'unité intérieure,
couvrez les vannes d'arrêt (h, voir ci-dessus) avec le matériau
d'étanchéité pour éviter l'eau condensée sur les vannes d'arrêt
se déplace vers l'unité intérieure.
REMARQUE
Toute tuyauterie exposée est susceptible de provoquer de
la condensation.
7 Refixez le couvercle de service et la plaque d'entrée de
tuyauterie.
8 Scellez tous les trous (exemple: a) pour éviter la neige et les
petits animaux d'entrer dans le système.
a
AVERTISSEMENT
Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.
REMARQUE
Veillez à ouvrir les vannes d'arrêt après l'installation de la
tuyauterie de réfrigérant et avoir effectué le séchage à sec.
Faire fonctionner le système avec les vannes d'arrêt
fermées peut casser le compresseur.
4.2.2
Pour déterminer si des pièges à huile sont
requis
Si de l'huile retourne dans le compresseur de l'unité extérieure, cela
peut provoquer une compression de liquide ou une détérioration du
retour d'huile. Les pièges à huile dans la tuyauterie de gaz montante
peuvent empêcher cela.
Unité extérieure pour pompe à chaleur air à eau
h
h
g
f
g
b
a
RRLQ011~016CA
4P385895-1 – 2015.05
