SFBU9075-10
(Tableau 1, suite)
Nombre de cylindres et
disposition
Alésage
Course
Cylindrée
Aspiration
Taux de compression
Ordre d'allumage
Sens de rotation observé de-
puis le volant
Réglage du jeu des soupapes
(admission)
Réglage du jeu des soupapes
(échappement)
Moteur quatre cylindres 404F-E22T
et 404F-E22TA
Deux variantes 404F-E22T et 404F-E22TA de moteur
industriel de Perkins sont disponibles: le moteur avec
turbocompresseur et le moteur refroidi par
turbocompresseur. Les deux variantes du moteur
possèdent un système de post-traitement à
catalyseur d'oxydation diesel (DOC, Diesel Oxidation
Catalyst). Le système de post-traitement DOC ne
nécessite pas d'intervalle d'entretien. Les deux
variantes de moteur sont régulées par voie
électronique.
Les moteurs industriels 404F-E22T et 404F-E22TA
ont les caractéristiques suivantes.
• 4 cylindres en ligne
• 4 temps
• Deux soupapes par cylindre
• Post-traitement DOC
Moteur trois cylindres en ligne
84 mm (3.31 inch)
100 mm (3.94 inch)
1.66 L (101.3 in
3
)
Avec turbocompresseur
18:1
1-2-3
Sens inverse d'horloge
0.20 mm (0.008 inch)
0.20 mm (0.008 inch)

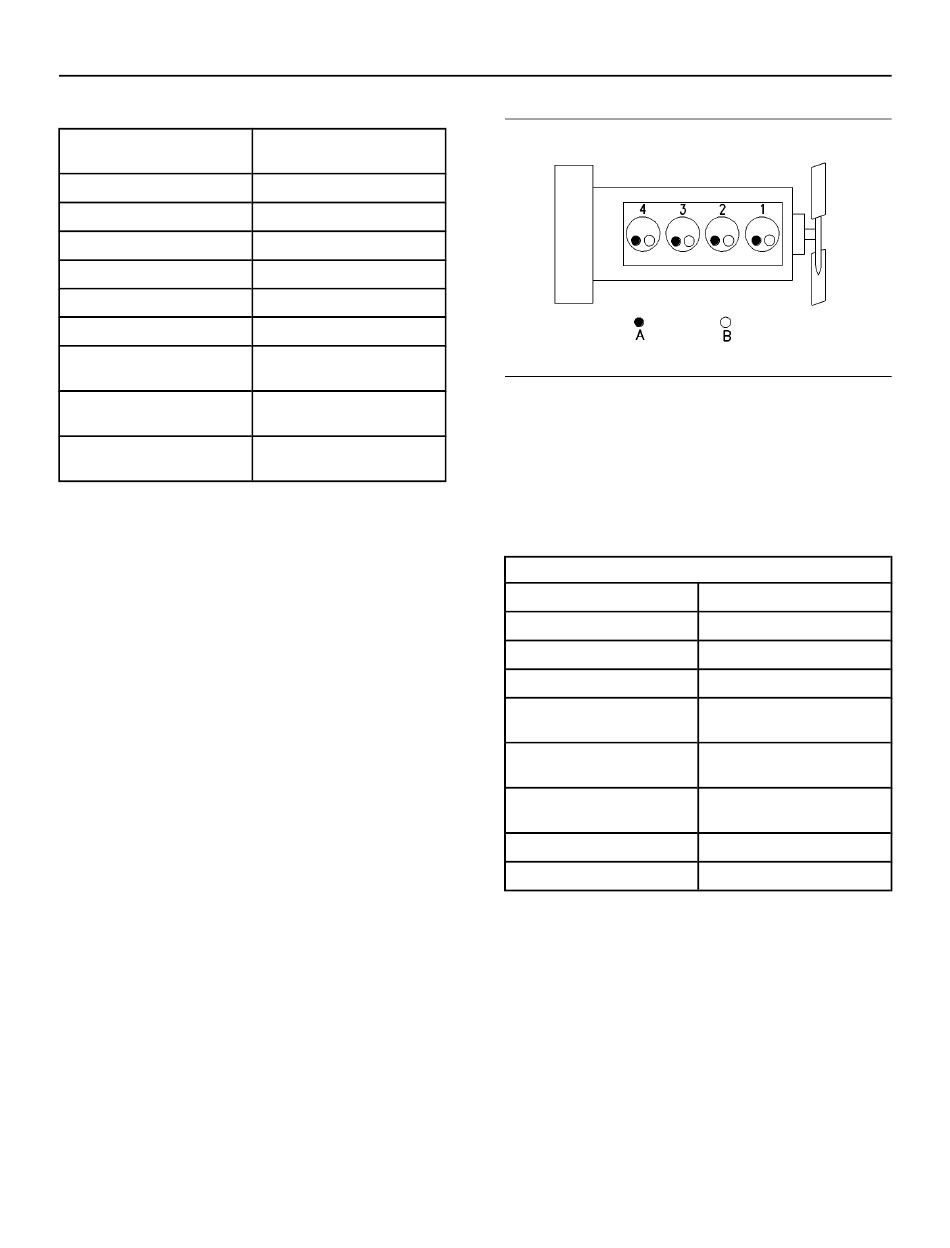

Illustration 28
(A) Soupapes d'échappement
(B) Soupapes d'admission
Les moteurs 404F-E22T et 404F-E22TA peuvent être
fournis avec une soupape de commande de
l'accélérateur et des capteurs de température dans le
DOC, ou sans ces composants montés. La différence
est due à l'évolution de la conception du moteur.
Tableau 2
Moteurs industriels 404F-E22T et 404F-E22TA
Alésage
Course
Cylindrée
Taux de compression
Aspiration
Réglage du jeu des soupapes
(admission)
Réglage du jeu des soupapes
(échappement)
Ordre d'allumage
Rotation (côté volant)
Caractéristiques électroniques du
moteur
Les conditions de fonctionnement du moteur sont
surveillées. Le module de commande électronique
(ECM) contrôle la réponse du moteur à ces
conditions et aux demandes de l'utilisateur. Ces
conditions ainsi que les exigences du conducteur
permettent la gestion précise de l'injection de
carburant par l'ECM. Le système de commande
électronique du moteur remplit les fonctions
suivantes :
• Surveillance du moteur
• Régulation du régime moteur
33
Informations produit
Description du produit
g00296424
84 mm (3.307 inch)
100 mm (3.937 inch)
2.216 L (135.22861 cubic inch)
18:1
Avec turbocompresseur et re-
froidi par air/turbocompresseur
0.20 mm (0.008 inch)
0.20 mm (0.008 inch)
1-3-4-2
Sens inverse d'horloge
