1 Collegare il lato di proiezione (sul quale è attaccato lo spinotto
elicoidale) del tubo di carica dal collettore a manometro
all'apertura di servizio della valvola di arresto del gas.
2 Aprire completamente la valvola a bassa pressione del
collettore a manometro (Lo) e chiudere completamente la
valvola ad alta pressione (Hi).
Successivamente la valvola ad alta pressione non richiede
alcuna operazione.
3 Azionare la pompa a vuoto. Controllare che il manometro
composto indichi –0,1 MPa (–760 mm Hg).
Tempo di esecuzione
4 Chiudere la valvola a bassa pressione del collettore a mano-
metro (Lo) e bloccare la pompa a vuoto.
Lasciare in posizione per 4-5 minuti e accertarsi che l'ago
dell'indicatore non torni indietro.
NOTA Se l'ago va indietro, ciò potrebbe indicare la
presenza di umidità o perdite dai punti di collega-
mento. Ripetere dalla fase 2 alla 4 dopo aver
controllato tutti i punti di collegamento e dopo
aver allentato leggermente e quindi serrato
nuovamente i dadi.
5 Rimuovere i coperchi dalla valvola di arresto del liquido e dalla
valvola di arresto del gas.
6 Ruotare l'asticella della valvola di arresto del liquido di 90 gradi
in senso antiorario utilizzando una chiave esagonale per aprire
la valvola.
Chiuderla dopo 5 secondi e controllare eventuali perdite di gas.
Utilizzando acqua saponata, controllare se ci sono perdite di
gas dalla svasatura dell'unità interna, da quella dell'unità
esterna e dalle asticelle delle valvole.
Una volta eseguito il controllo, togliere tutta l'acqua saponata.
7 Scollegare il tubo di carica dall'apertura di servizio della valvola
di arresto del gas, quindi aprire completamente le valvole di
arresto del gas e del liquido.
Non cercare di ruotare l'asticella della valvola oltre il suo punto
massimo.
8 Con una chiave torsiometrica serrare, alle coppie di serraggio
specificate, i coperchi delle valvole e i tappi dell'apertura di
servizio delle valvole di arresto del gas e del liquido. Per
maggiori dettagli vedere "Collegamento della tubatura del
refrigerante all'unità esterna" a pagina 4.

Carica di refrigerante

Questa unità esterna è già dotata di una carica di refrigerante.
Informazioni importanti sul refrigerante utilizzato
Questo prodotto contiene gas fluorurati ad effetto serra inclusi nel
protocollo di Kyoto. Non liberare tali gas nell'atmosfera.
Tipo di refrigerante: R410A
(1)
Valore GWP : 1975
(1)
GWP = potenziale di riscaldamento globale

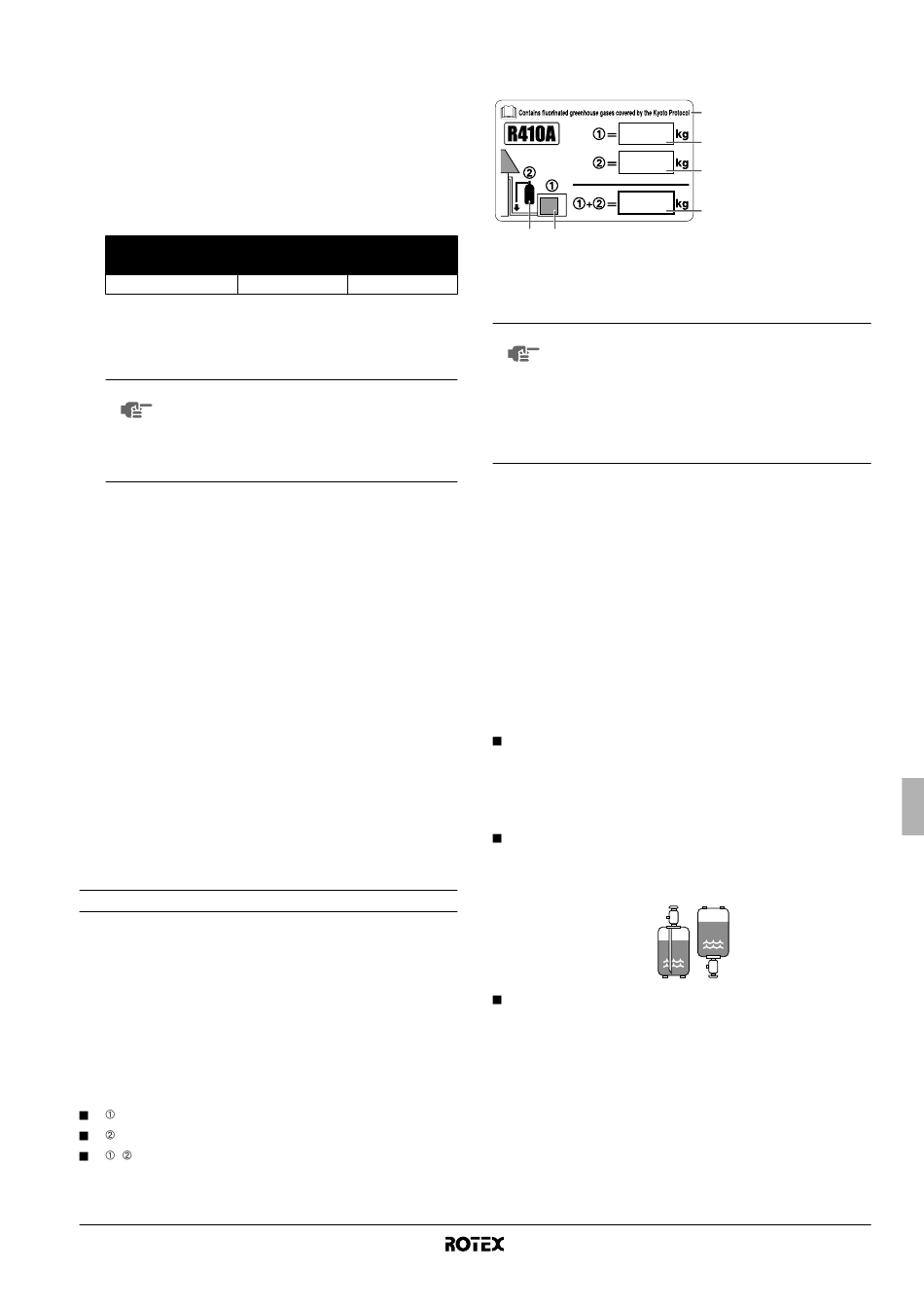

Indicare con inchiostro indelebile,
la carica di refrigerante di fabbrica del prodotto,
la quantità di refrigerante aggiuntiva nel campo e
+ la carica totale di refrigerante
sull'etichetta relativa ai gas serra fluorinati fornita con il prodotto.
RRHQ006~008ADV3(8)
Unità esterna per pompe di calore aria-acqua
4PW52843-1
Lunghezza tubazioni
≤15 m
>15 m
≥10 minuti ≥15 minuti
L'etichetta compilata deve essere applicata all'interno del prodotto e
in prossimità dello sportello di carica del prodotto (ad esempio,
sull'interno del coperchio di ispezione).
6 5
NOTA L'applicazione nazionale della normativa dell'UE su
alcuni gas serra fluorinati potrebbe richiedere l'utilizzo
della lingua
sull'apparecchio. Con l'apparecchio viene infatti fornita
un'etichetta multilingue aggiuntiva sui gas serra
fluorinati.
Le istruzioni a cui attenersi sono riportate sul retro
dell'etichetta.
Ricarica
Nel caso sia necessario effettuare una ricarica, fare riferimento alla
targhetta informativa dell'unità. Sulla targhetta informativa sono
riportati il tipo di refrigerante e la quantità necessaria.
Carica di refrigerante aggiuntivo
Se la lunghezza totale del tubo del refrigerante è superiore a 10 m,
aggiungere 20 g di refrigerante (R410A) per ogni metro di tubatura
aggiuntivo.
Determinare il peso del refrigerante con cui fare il rabbocco e
riempire con la quantità indicata sull'adesivo recante le informazioni
di assistenza tecnica posto sul lato posteriore del coperchio della
valvola di arresto.
Precauzioni durante il rabbocco con R410A
Accertarsi di rabboccare la quantità specificata di refrigerante
allo stato liquido attraverso la linea del liquido.
Poiché questo refrigerante è costituito da una miscela di
refrigeranti, il rabbocco in forma gassosa potrebbe provocare
una modifica nella composizione del refrigerante stesso e
impedire il normale funzionamento.
Prima di effettuare il rabbocco, controllare che la bombola del
refrigerante sia dotata di un sifone (la bombola deve recare il
contrassegno "sifone di rabbocco liquido collegato" o diciture
simili).
Effettuare il rabbocco
del liquido refrigerante
tenendo la bombola in
posizione verticale.
Accertarsi di utilizzare
all'R410A per garantire la necessaria resistenza alla pressione e
per evitare che materiali estranei finiscano all'interno del
sistema.
1 Carica di refrigerante
4
di fabbrica del prodotto:
vedi targhetta con
1
il nome dell'unità
2 Quantità di refrigerante
2
aggiuntiva nel campo
3 Carica di refrigerante
totale
3
4 Contiene gas fluorurati
ad effetto serra inclusi nel
protocollo di Kyoto
5 Unità esterna
6 Cilindro del refrigerante
e collettore di carica
nazionale ufficiale adeguata
Effettuare il rabbocco
del liquido refrigerante
tenendo la bombola in
posizione capovolta.
esclusivamente strumenti adatti
Manuale d'installazione
