Procédures d'entretien
Contrôle du niveau d'huile

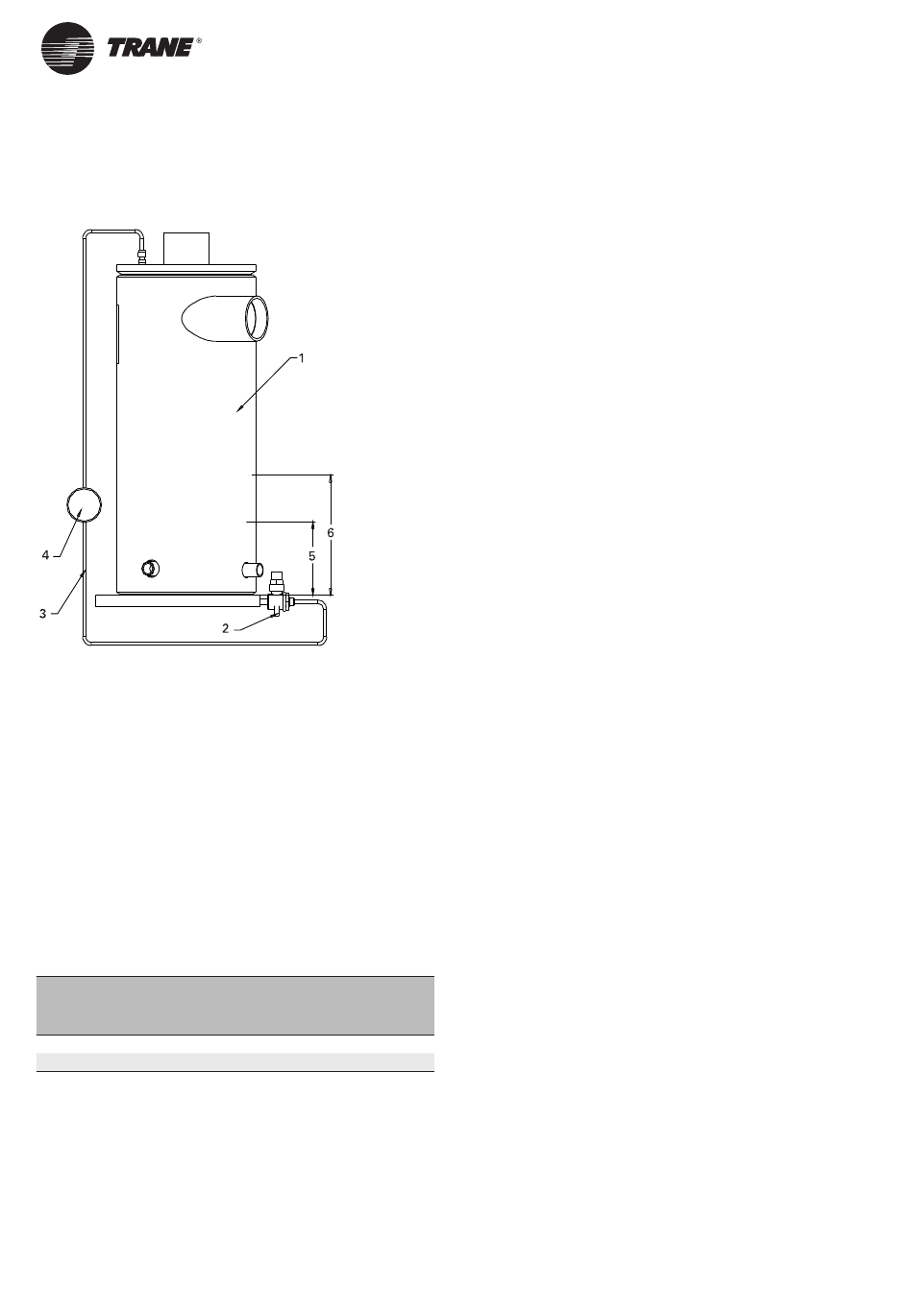

Figure 9 – Détermination du niveau d'huile dans le séparateur d'huile
1 = Séparateur d'huile
2 = Vanne
3 = Tuyau de réfrigération de 6 mm
4 = Regard
5 = Niveau d'huile minimum
6 = Niveau d'huile maximum
Comment mesurer le niveau d'huile :
1. Utiliser la vanne de purge d'huile (côté inférieur) et la vanne de service sur le séparateur d'huile (côté supérieur)
Cette mesure ne peut être réalisée que lorsque le circuit ne fonctionne pas. Remarque : le fond du séparateur
d'huile a une épaisseur de 25 mm environ.
2. La charge d'huile initiale doit approximativement se situer au niveau indiqué dans le tableau ci-dessus. Il s'agit
du niveau d'huile approximatif lorsque toute la quantité d'huile se situe dans les circuits, les fi ltres et le carter
d'huile et lorsque le vide dans l'unité est tel qu'il n'y a pas de fl uide frigorigène dans l'huile.
Après l'utilisation de l'unité pendant une certaine période, le niveau d'huile dans le carter peut varier
considérablement. Cependant, si l'unité a fonctionné dans des conditions normales pendant une longue période,
les niveaux d'huile minimum et maximum devraient correspondre aux valeurs indiquées dans le tableau ci-dessous.
Toutefois, un excès d'huile dans le système dégradera la température d'approche de l'évaporateur.
Taille du
séparateur Type de compresseur
d'huile
8 po Type M
10 po Type N
La procédure de remplissage sur site dépend des circonstances ayant entraîné la nécessité de remplissage de l'huile.
1. Certaines procédures d'entretien peuvent aboutir à la perte de petites quantités d'huile devant être remplacées
(analyse d'huile, remplacement du fi ltre du compresseur, remplacement du tubage de l'évaporateur, etc.).
2. Par ailleurs, certaines procédures d'entretien impliquent la purge de la quasi-totalité de la charge d'huile
(panne du moteur du compresseur, vidange totale de la charge pour le dépannage de l'unité).
3. Enfi n, les pertes d'huile dues aux fuites doivent également être compensées.
Données de charge d'huile.
La quantité d'huile est indiquée sur la plaque constructeur de l'unité.
42
Niveau Niveau
min. max.
d'huile d'huile
(mm) (mm)
50 mm 180 mm
50 mm 140 mm
