Contrôle Du Niveau D'huile - Trane XSTREAM RTHF 330 Instructions D'origine

Tableau 11 - Propriétés de l'huile POE
Description
Teneur humid.
Niveau d'acidité (mg KOH/g)
Le fonctionnement du refroidisseur à la charge minimale est la meilleure façon de ramener rapidement l'huile au
séparateur et au réservoir. La machine doit encore être au repos pendant environ 30 minutes avant de pouvoir
relever le niveau. À la charge minimale, la surchauffe au refoulement doit être à son plus haut point. Plus il reste de
chaleur dans l'huile du réservoir, plus le fl uide frigorigène s'évaporera dans le réservoir et laissera une huile plus
concentrée. Vous pouvez mesurer le niveau d'huile dans le réservoir afi n d'évaluer la charge en huile restant dans le
système. Pour cela, procédez comme suit :
1. Faites fonctionner l'unité à vide pendant 20 minutes environ.
2. Arrêtez le compresseur.
Contrôle du niveau d'huile

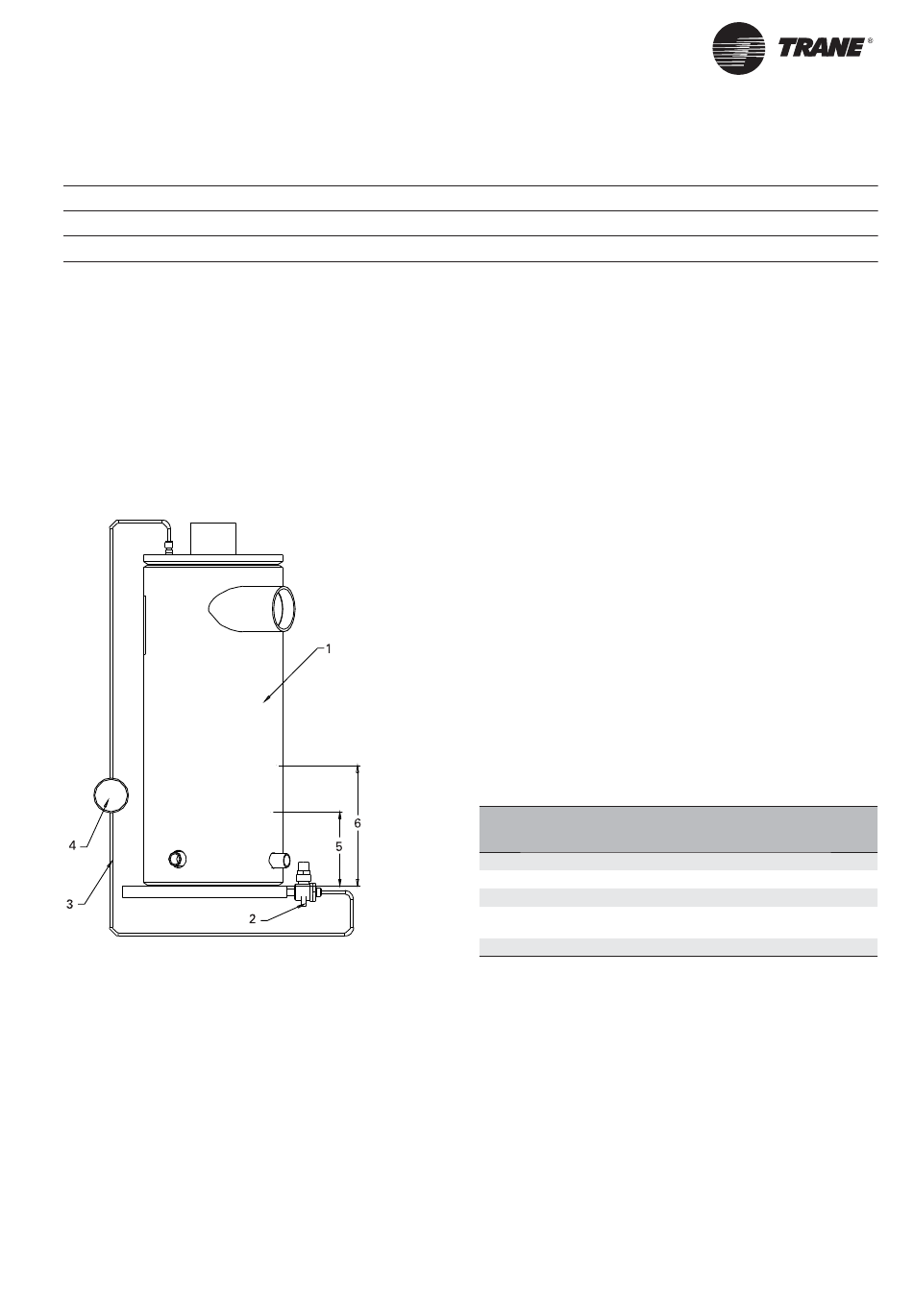

Figure 12 - Mesure du niveau d'huile dans le séparateur
d'huile
1 = Séparateur d'huile
2 = Vanne
3 = tuyau de réfrigération de 6 mm
4 = Regard
5 = Niveau d'huile minimum
6 = Niveau d'huile maximum
RLC-SVX021A-FR
Procédures d'entretien
Niveaux admissibles
infér. à 300 ppm
Inférieur à 0,5 TAN
Comment mesurer le niveau d'huile :
1. Utilisez la vanne de purge d'huile (côté inférieur) et
la vanne de service sur le séparateur d'huile (côté
supérieur) Cette mesure ne peut être réalisée que
lorsque le circuit ne fonctionne pas. Remarque : le fond
du séparateur d'huile a une épaisseur de 25 mm environ.
2. La charge d'huile initiale doit approximativement se
situer au niveau indiqué dans le tableau ci-dessus.
Il s'agit du niveau d'huile approximatif lorsque toute
la quantité d'huile se situe dans les circuits, les fi ltres
et le carter d'huile et lorsque le vide dans l'unité est tel
qu'il n'y a pas de fl uide frigorigène dans l'huile.
Après l'utilisation de l'unité pendant une certaine période,
le niveau d'huile dans le carter peut varier considérablement.
Cependant, si l'unité a fonctionné dans des conditions
normales pendant une longue période, le niveau devrait
correspondre au niveau indiqué dans le tableau ci-dessus :
Les niveaux d'huile minimum et maximum doivent
correspondre aux valeurs indiquées dans le tableau
ci-dessous. Toutefois, un excès d'huile dans le système
dégradera la température d'approche de l'évaporateur.
Taille du
Type de
séparateur
compresseur
d'huile
8" Type « M » (RTWF)
10" Type « N » (RTWF)
12" Type « B » (RTHF)
Collecteur de type
14"
« N » (RTWF)
14" Type « C » (RTHF)
La procédure de remplissage sur site dépend des
circonstances ayant entraîné la nécessité de remplissage
de l'huile.
1. Certaines procédures d'entretien peuvent aboutir à la
perte de petites quantités d'huile devant être remplacées
(analyse d'huile, remplacement du fi ltre du compresseur,
remplacement du tubage de l'évaporateur, etc.).
2. Par ailleurs, certaines procédures d'entretien impliquent
la purge de la quasi-totalité de la charge d'huile (panne
du moteur du compresseur, vidange totale de la charge
pour le dépannage de l'unité).
3. Enfi n, les pertes d'huile dues aux fuites doivent également
être compensées.
Données de charge d'huile.
La quantité d'huile est indiquée sur la plaque constructeur
de l'unité.
Niveau Niveau
d'huile d'huile maxi.
mini. (mm) (mm)
50 mm 180 mm
50 mm 140 mm
50 mm 170 mm
50 mm 160 mm
50 mm 240 mm
49
