Procédures d'entretien
Tableau 12 – Propriétés de l'huile POE
Description
Teneur humid.
Niveau d'acidité (mg KOH/g)
Le fonctionnement du refroidisseur à la charge minimale est la meilleure façon de ramener rapidement l'huile au séparateur
et au réservoir. La machine doit encore être au repos pendant environ 30 minutes avant de pouvoir relever le niveau.
À la charge minimale, la surchauffe au refoulement doit être à son plus haut point. Plus il reste de chaleur dans l'huile du
réservoir, plus le fl uide frigorigène s'évaporera dans le réservoir et laissera une huile plus concentrée. Vous pouvez mesurer
le niveau d'huile dans le réservoir afi n d'évaluer la charge en huile restant dans le système. Pour cela, procédez comme suit :
1. Faites fonctionner l'unité à vide pendant 20 minutes environ.
2. Arrêtez le compresseur.
Vérifi cation du niveau d'huile

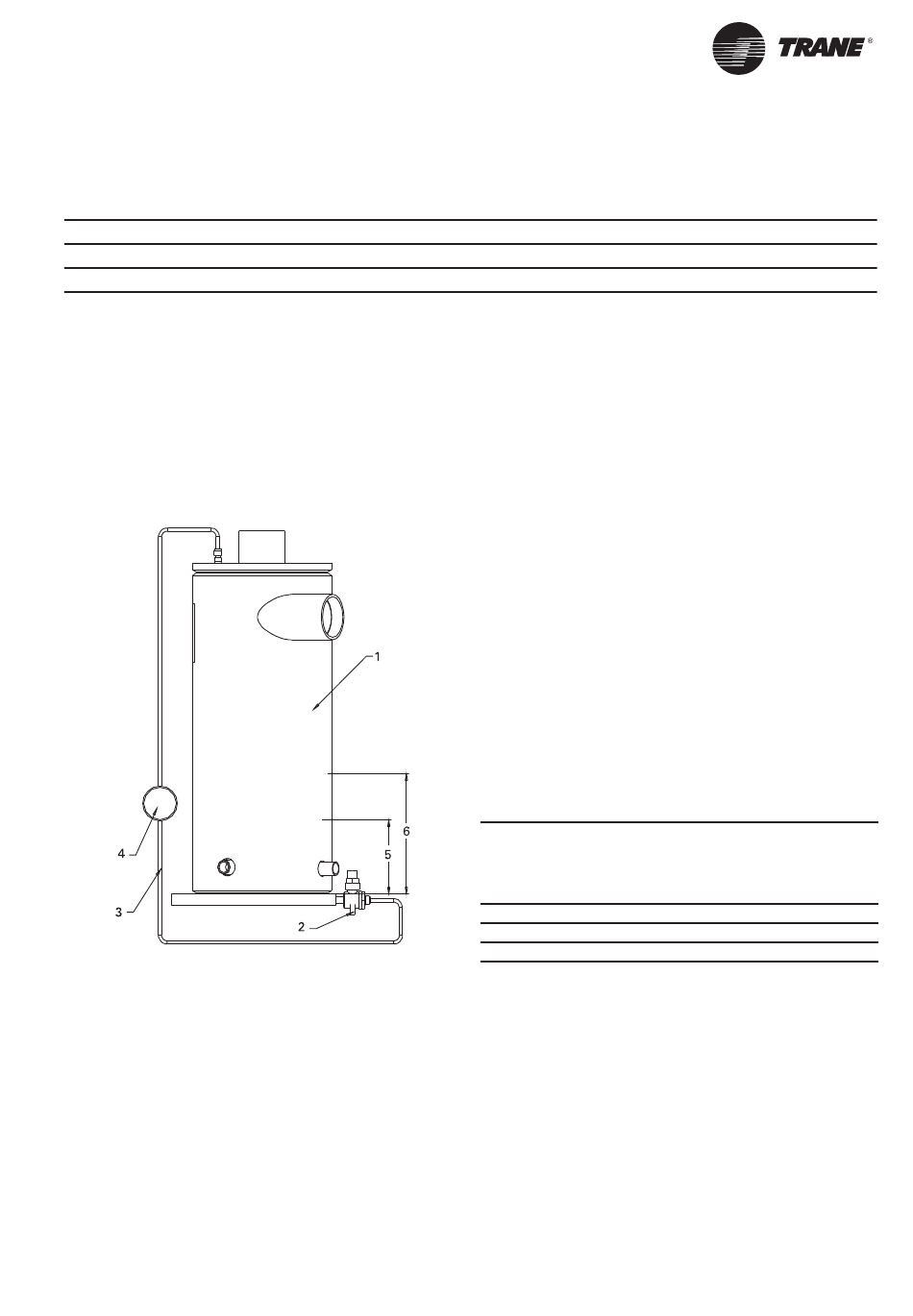

Figure 10 – Détermination du niveau d'huile dans
le séparateur d'huile
1 = Séparateur d'huile
2 = Vanne
3 = Tuyau de réfrigération de 6 mm
4 = Regard
5 = Niveau d'huile minimum
6 = Niveau d'huile maximum
RCL-SVX021D-FR
Procédures d'entretien
Niveaux admissibles
infér. à 300 ppm
Inférieur à 0,5 TAN
Comment mesurer le niveau d'huile :
1. Utilisez la vanne de purge de l'huile (située sur le fond)
et la vanne de service sur le séparateur d'huile (en
haut). Cette mesure ne peut être réalisée que lorsque
le circuit ne fonctionne pas. Remarque : le fond du
séparateur d'huile a une épaisseur de 25 mm environ.
2. La charge d'huile initiale doit approximativement se
situer au niveau indiqué dans le tableau ci-dessus.
Il s'agit du niveau approximatif d'huile et l'unité est
sous vide afi n d'empêcher toute dissolution de fl uide
frigorigène dans l'huile.
Après l'utilisation de l'unité pendant une certaine
période, le niveau d'huile dans le carter peut varier
considérablement. Cependant, si l'unité a fonctionné
pendant longtemps dans des conditions « normales »,
le niveau doit être similaire à celui indiqué dans l'illustration
ci-dessus : les niveaux d'huile maximum et minimum
doivent correspondre aux valeurs indiquées dans le tableau
ci-dessous des températures d'approche de l'évaporateur.
Taille du
Type
séparateur
de compresseur
d'huile
12 PO
Type « B » (RTHF)
14 PO
Type « C » (RTHF)
16 PO
Type « D » (RTHF)
La procédure de remplissage sur site dépend des
circonstances ayant entraîné la nécessité de remplissage
de l'huile.
1. Certaines procédures d'entretien peuvent aboutir
à la perte de petites quantités d'huile devant être
remplacées (analyse d'huile, remplacement du
fi ltre du compresseur, remplacement du tubage
de l'évaporateur, etc.).
2. Par ailleurs, certaines procédures d'entretien
impliquent la purge de la quasi-totalité de la charge
d'huile (panne du moteur du compresseur, vidange
totale de la charge pour le dépannage de l'unité).
3. Enfi n, les pertes d'huile dues aux fuites doivent
également être compensées.
Données de charge d'huile.
La quantité d'huile est indiquée sur la plaque signalétique
de l'unité.
Température
Mini.
de sortie
niveau
d'eau EVP
d'huile
niveau d'huile
(mm)
(mm)
50 mm
170 mm
50 mm
240 mm
50 mm
220 mm
53
