Installation - Parties mécaniques

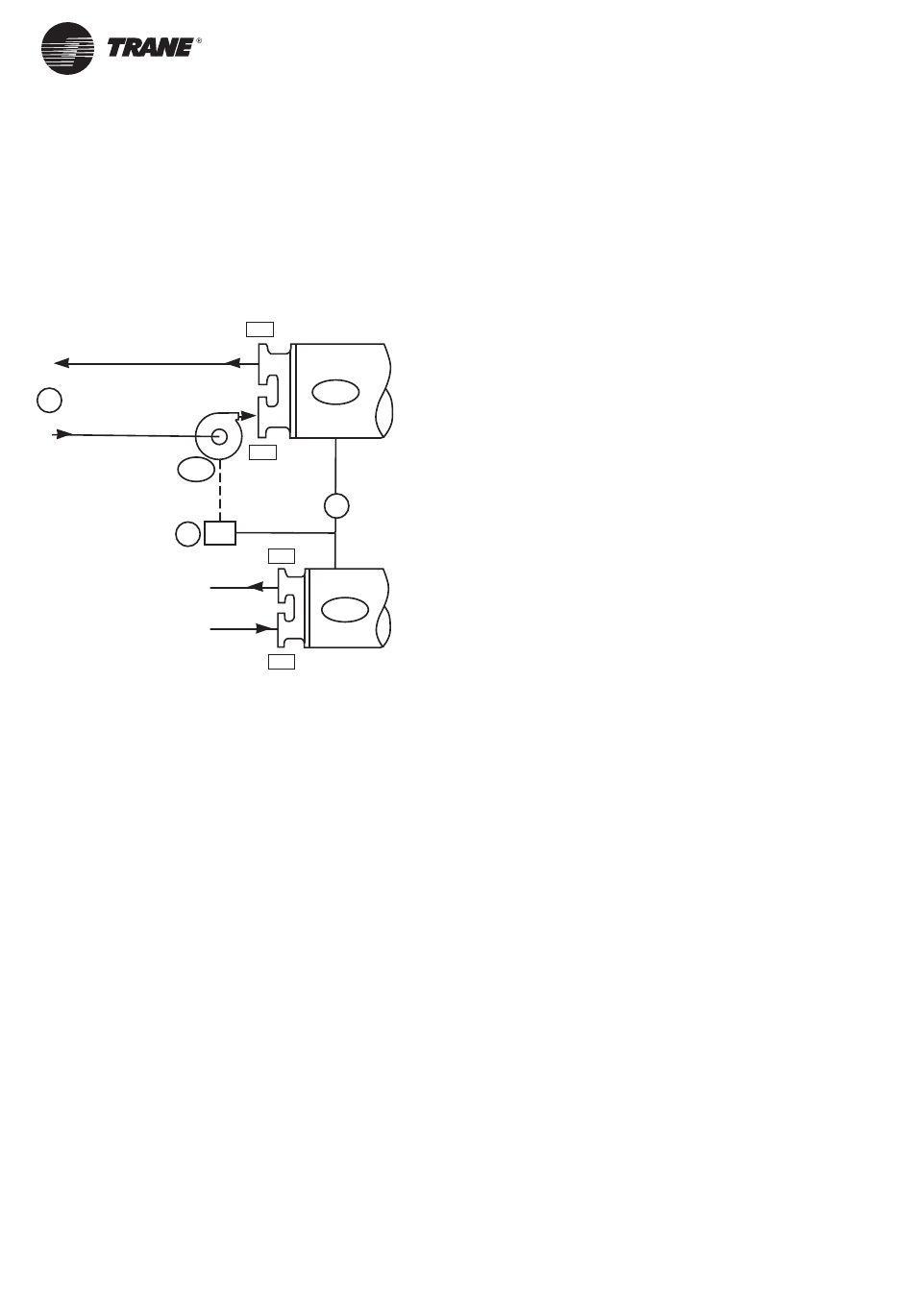

Pompe à eau du condenseur avec entraînement à fréquence variable - Figure 4
Avantages :
• Possibilité de réduire les coûts de pompage Contrôle fi able de la température du dispositif de refroidissement
• Coût initial relativement faible
Inconvénient :
• Taux d'encrassement plus élevé dû à la vitesse réduite de l'écoulement d'eau du condenseur
Figure 4
7
5B
8
1 = Servomoteur de vanne électrique
2A = Vanne 3 voies ou 2 vannes à papillon
2B = 2 vannes à papillon
3 = Contrôleur du RTSF
4 = Ligne de pression du fl uide frigorigène
5A = Pompe à eau condenseur
5B = Pompe à eau du condenseur avec VFD (entraînement à fréquence variable)
6 = Vers/depuis la charge de refroidissement
7 = Vers/depuis le dispositif de refroidissement
8 = Interface de commande électrique
EI = Entrée de l'évaporateur
EO = Sortie de l'évaporateur
CI = Entrée du condenseur
CO = Sortie du condenseur
Réglage de la vanne de régulation du débit d'eau du condenseur
Un onglet différent du menu de Paramètres intitulé « Contrôle de la pression de la tête du condensateur tête -
Confi guration » qui n'est visible que si la confi guration est sélectionnée, contient les paramètres suivants et
commandes manuelles pour les réglages de l'utilisateur et la mise en service sous un onglet :
• Commande de sortie « Off State » (0-10 V CC, par incréments de 0,1 volt, valeur par défaut de 2,0 V CC)
• Tension de sortie au débit minimum souhaité (réglage : entre 0 et 10,0 par incréments de 0,1 volt, valeur par défaut
de 2,0 V CC)
• Débit minimum souhaité (réglage : entre 0 et 100 % du débit total à intervalles de 1 %, valeur par défaut de 20 %)
• Tension de sortie au débit maximum souhaité (réglage : entre 0 et 10,0 par incréments de 0,1 volt (ou moins
élevés), valeur par défaut de 10 V CC)
• Temps de course du servomoteur (limite min. - max.) (réglage : entre 1 et 1 000 secondes par incréments
d'1 seconde, valeur par défaut de 30 s)
• Coeffi cient d'amortissement (réglage : entre 0,1 et 1,8 par incréments de 0,1, valeur par défaut de 0,5)
• Forçage du contrôle de la pression de refoulement (énumération de : désactivé (auto), état « off », minimum,
maximum (100 %),) désactivé par défaut (auto). Lorsque ce réglage est défi ni sur « désactivé (auto) »
• Temps de prédémarrage de pompe à eau du condenseur
AVERTISSEMENT : Dans les applications à eau glacée à basse température, en cas de perte de puissance,
le condenseur risque de geler. Dans ce cas, il est recommandé de prendre des mesures de protection antigel.
