Schéma du circuit du fl uide frigorigène
Le schéma de circulation du fl uide frigorigène de l'unité est inclus dans la documentation jointe au bon de
commande de l'unité.

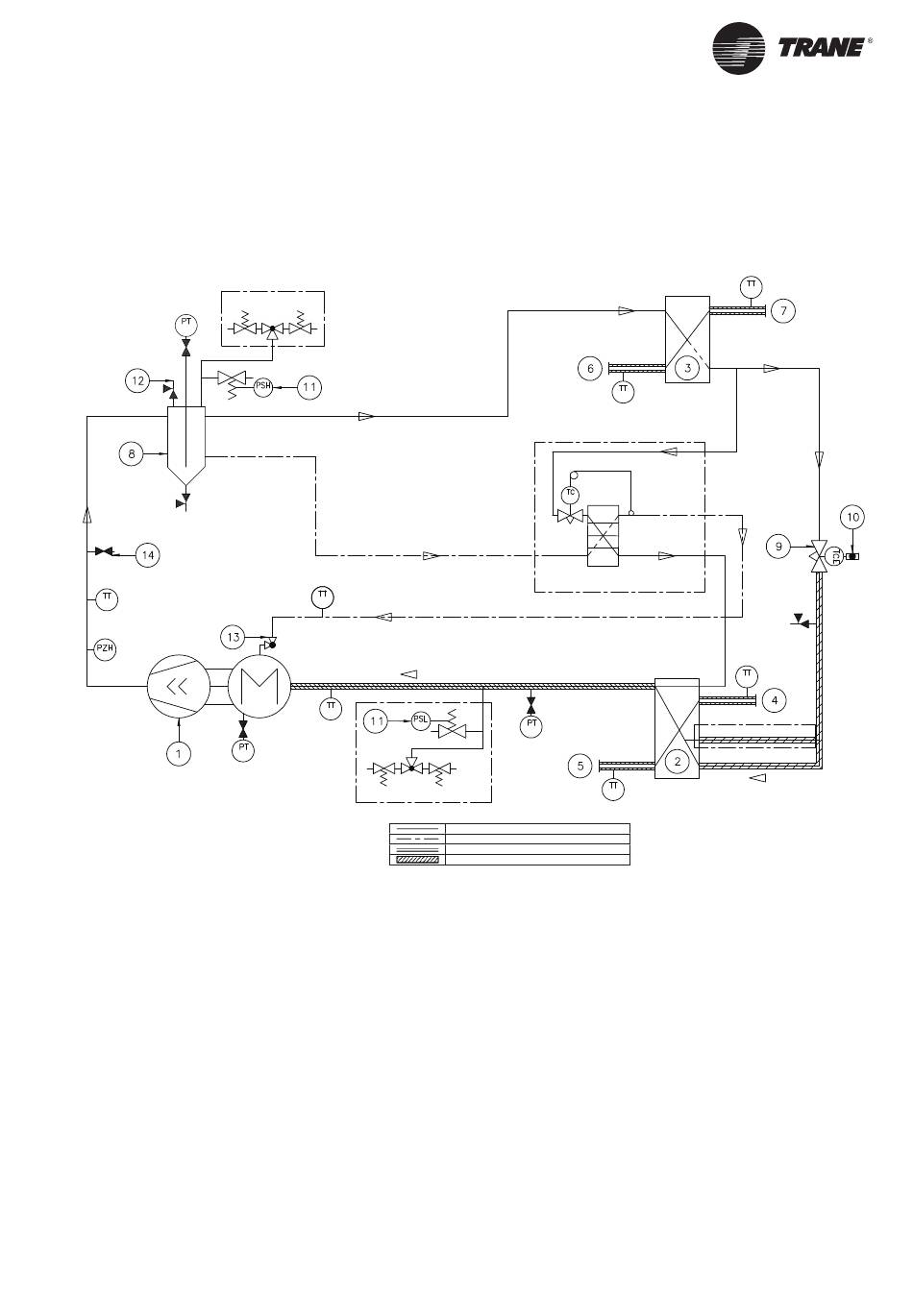

Figure 6 – Exemple de diagramme de fl ux de fl uide frigorigène typique
1 = Compresseur à vis
2 = Évaporateur à plaques brasées
3 = Condenseur à plaques brasées
4 = Raccordement d'entrée d'eau de
l'évaporateur
5 = Raccordement de sortie d'eau de
l'évaporateur
6 = Raccordement de l'entrée d'eau du
condenseur
7 = Raccordement de la sortie d'eau du
condenseur
8 = Séparateur d'huile
9 = Détendeur électronique
10 = Voyant de liquide
11 = Soupape de surpression
12 = Vanne de service
13 = Vanne de vidange d'huile
14 = Vanne Schraeder
RLC-SVX023B-FR
OPTION B
OPTION C
PT = Capteur de pression
PSH = Soupape de sécurité haute pression
PSL = Soupape de sécurité basse pression
PZH = Pressostat haute pression
TT = Capteur de température
TCE = Détendeur électronique
TC = Détendeur thermostatique
LT = Capteur de niveau de liquide
Option A = Refroidisseur d'huile secondaire
Option B = Soupape de surpression double du côté
Option C = Soupape de surpression simple ou double du côté
Option D = Conduite de liquide selon la taille de l'évaporateur
Principes de fonctionnement mécaniques
CONDUITE FRIGORIFIQUE
CONDUITE D'HUILE
CONDUITE D'EAU GLACÉE/CHAUFFÉE
ISOLATION
refoulement
aspiration
OPTION A
OPTION D
