Der Positioner ist mit 2 Tasten, 4-poligen DIP-Schalter und 2 je 2-farbige LEDs als Anzeigeelement ausgestattet.
HINWEIS!
Bruch der pneumatischen Verbindungsstutzen durch Dreheinwirkung.
▶ Beim Abschrauben und Einschrauben des Gehäusemantels oder der Klarsichthaube nicht am Antrieb des
Prozessventils sondern am Anschlussgehäuse gegenhalten.
→
Um die Tasten und DIP-Schalter zu bedienen, bei
Version 1:
Version 2:
abschrauben.

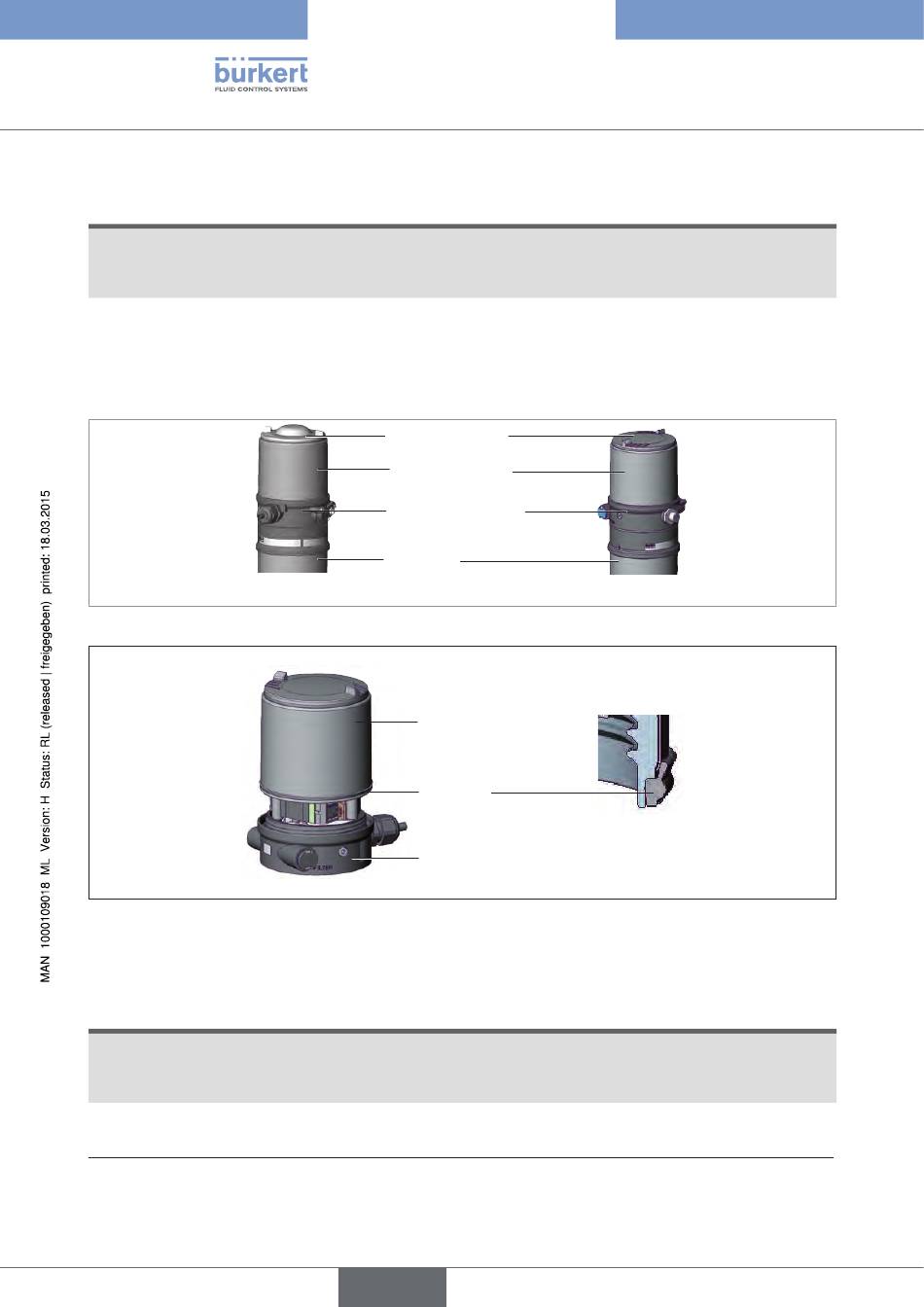

Bild 11: Positioner öffnen
Bild 12: Position Dichtung Gehäusemantel
→
Version 1:
Die korrekte Position der Dichtung im Gehäusemantel prüfen.
HINWEIS!
Beschädigung oder Funktionsausfall durch Eindringen von Verschmutzung und Feuchtigkeit.
▶ Zur Einhaltung der Schutzart IP65 / IP67 die Klarsichthaube bzw. den Gehäusemantel bis auf Anschlag
einschrauben.
→
Gehäuse schließen (Schraubwerkzeug: 674077
Das Schraubwerkzeug (674077) ist über Ihre Bürkert-Vertriebsniederlassung erhältlich.
6)
104
den Gehäusemantel
die Klarsichthaube
Klarsichthaube
Gehäusemantel
Anschlussgehäuse
Antrieb
Version 1
Gehäusemantel
Dichtung
Gehäusemantel
Anschlussgehäuse
6)
deutsch
Version 2
).
Typ 8694
Bedien-undAnzeigeelemente
