8.5 Rotation du positionneur pour les vannes process
des séries 26xx et 27xx
Si après montage de la vanne process, le montage des câbles de raccordement ou des flexibles est difficile, il est
possible de tourner le positionneur contre l'actionneur.

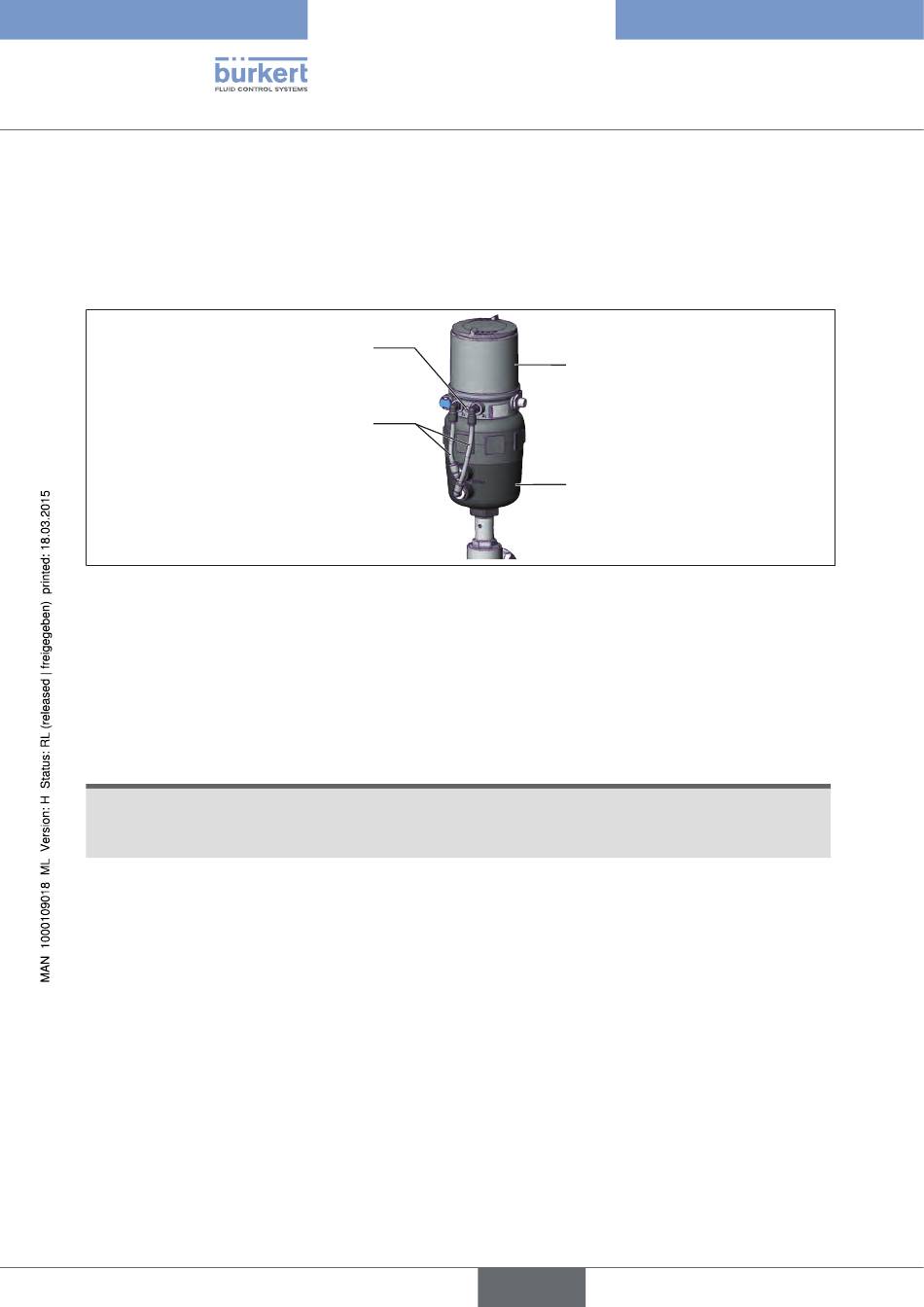

Figure 31 : Rotation du positionneur, séries 26xx et 27xx
Procédure à suivre
→
Desserrer le raccord pneumatique entre le positionneur et l'actionneur.
→
Desserrer les vis de fixation (six pans creux clé de 2,5).
→
Tourner le positionneur dans la position souhaitée.
REMARQUE !
Le degré de protection IP65 / IP67 ne peut être garanti si le couple de serrage de la vis de fixation est
trop élevé.
▶ La vis de fixation doit être serrée uniquement avec un couple de serrage maximal de 1,5 Nm.
→
Ne serrer les vis de fixation que légèrement (couple de serrage maxi : 1,5 Nm).
→
Rétablir les raccords pneumatiques entre le positionneur et l'actionneur. Si nécessaire, utiliser des flexibles plus
longs.
198
Vis de fixation (2x)
Raccord pneumatique
Type 8694
Montage
Positionneur
Actionneur
