Glisser le positionneur sur l'actionneur sans la faire tourner jusqu'à ce que le joint profilé ne présente plus
d'interstice.
REMARQUE !
Le degré de protection IP65 / IP67 ne peut être garanti si le couple de serrage de la vis de fixation est
trop élevé.
▶ Les vis de fixation doivent être serrées uniquement avec un couple de serrage maximal de 1,5 Nm.
→
Fixer le positionneur sur l'actionneur à l'aide des deux vis de fixation latérales. Ne serrer les vis que légèrement
(couple de serrage maxi : 1,5 Nm).
Manchons
Raccords d'air
de pilotage
Actionneur

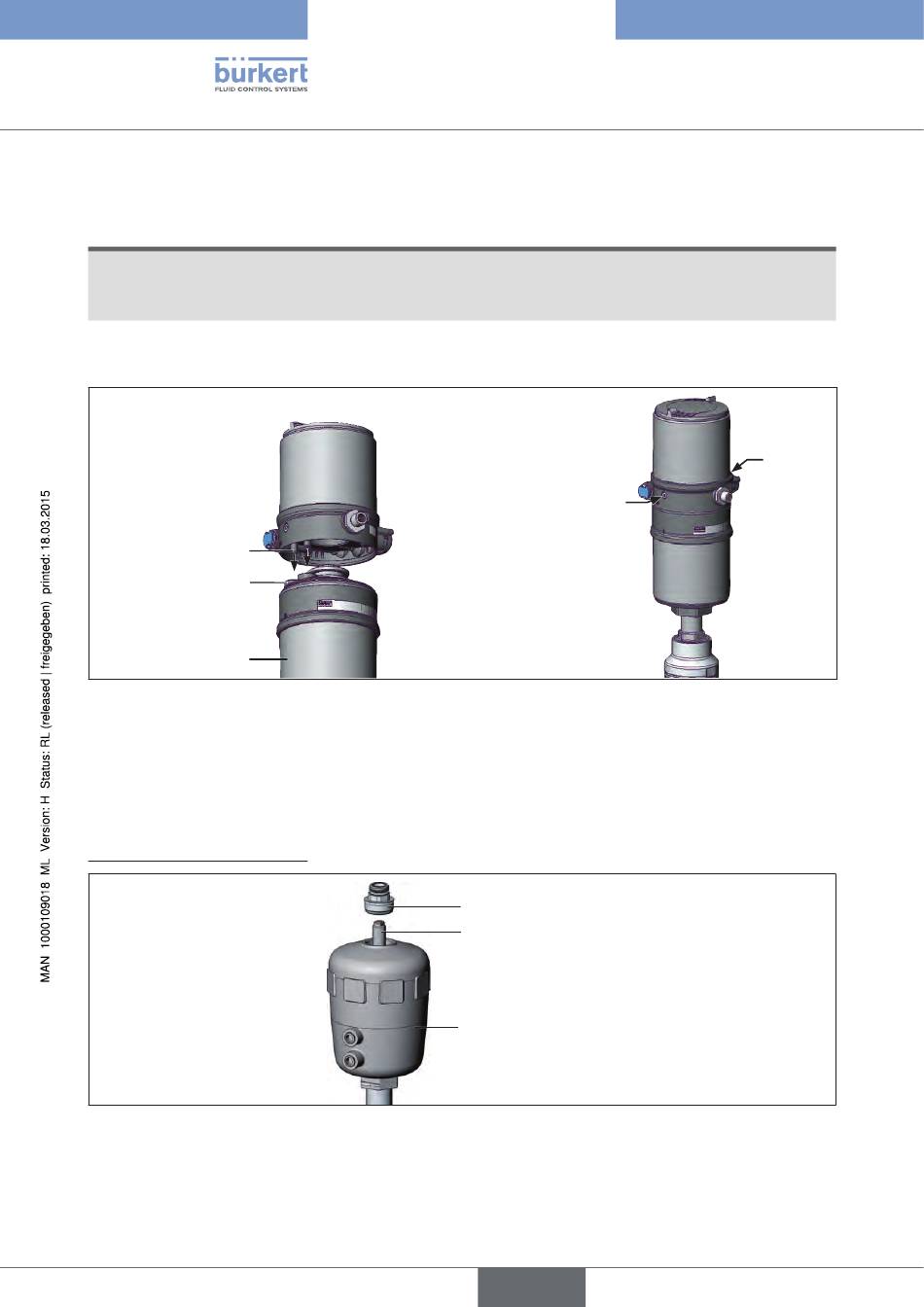

Figure 23 : Montage du positionneur, séries 2103, 2300 et 2301
8.3 Montage du positionneur type 8694 sur les vannes
process des séries 26xx et 27xx
Procédure à suivre :
1. Monter la tige de commande
Figure 24 : Montage de la tige de commande (1), séries 26xx et 27xx - 1
→
Dévisser l'élément de guidage déjà montée sur l'actionneur (si disponible).
→
Retirer la bague intermédiaire (si disponible).
192
Type 8694
Montage
Vis de fixation
maxi 1,5 Nm
Élément de guidage
Rallonge de tige
Actionneur
français
