Type 8694
InterfaceAS-Installation
Longueur calculée du circuit bus :
Lors de la conception de l'installation, il faut prendre en compte pour la longueur maximale du circuit bus, la lon-
gueur du câble menant directement au positionneur (câble multi-pôle et câble dans l'espace intérieur : 1,0 m).
Exemple de calcul :
Pour 62 positionneurs avec câble multi-pôle, la longueur du câble plat de l'interface AS ne doit pas excéder 38 m
max.
100 m – 62 x 1,0 m = 38 m
Si la longueur calculée du circuit bus excède 100 m, il est possible d'utiliser un répéteur interface AS en vente
dans le commerce.
Manipulation de la borne à câble plat
Le câble multipolaire dispose d'une borne à câble plat pourvue d'une sortie connecteur M12 pour le câble plat de
l'interface AS. La borne à câble plat réalise le contact du câble plat de l'interface AS sous la forme de la technique
de pénétration permettant l'installation par « clipsage » du câble plat de l'interface AS sans couper ni dénuder.

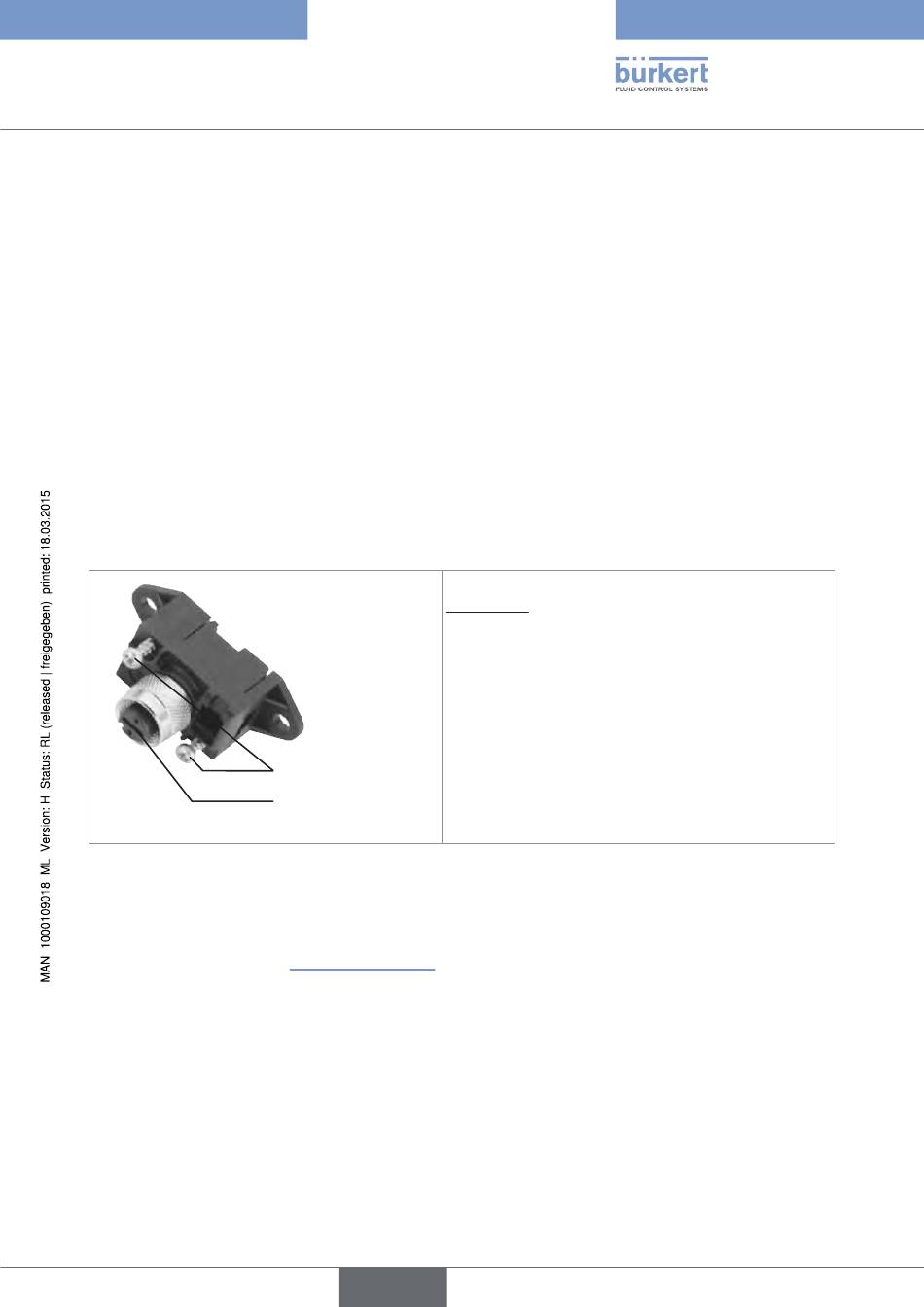

Figure 45 : Borne à câble plat
Après application de la tension d'alimentation, le positionneur est en marche.
→
Effectuer les réglages de base nécessaires et déclencher l'adaptation automatique du positionneur comme
cela est décrit au chapitre « 12 Mise en service ».
Opérations :
→
→
→
→
Vis
M12 connecteur
enfichable sortie
français
Ouvrir la borne à câble plat
(dévisser les vis et soulever le couvercle)
Poser le câble plat correctement
Refermer la borne à câble plat
Serrer les vis
Positionner les vis auto-taraudeuses sur l'alésage
existant en les dévissant un peu
(environ 3/4 de tour vers la gauche) et les visser.
213
