Abb. / Fig. / fig. / figura / alb. "W"
rab t16x
rab s16x

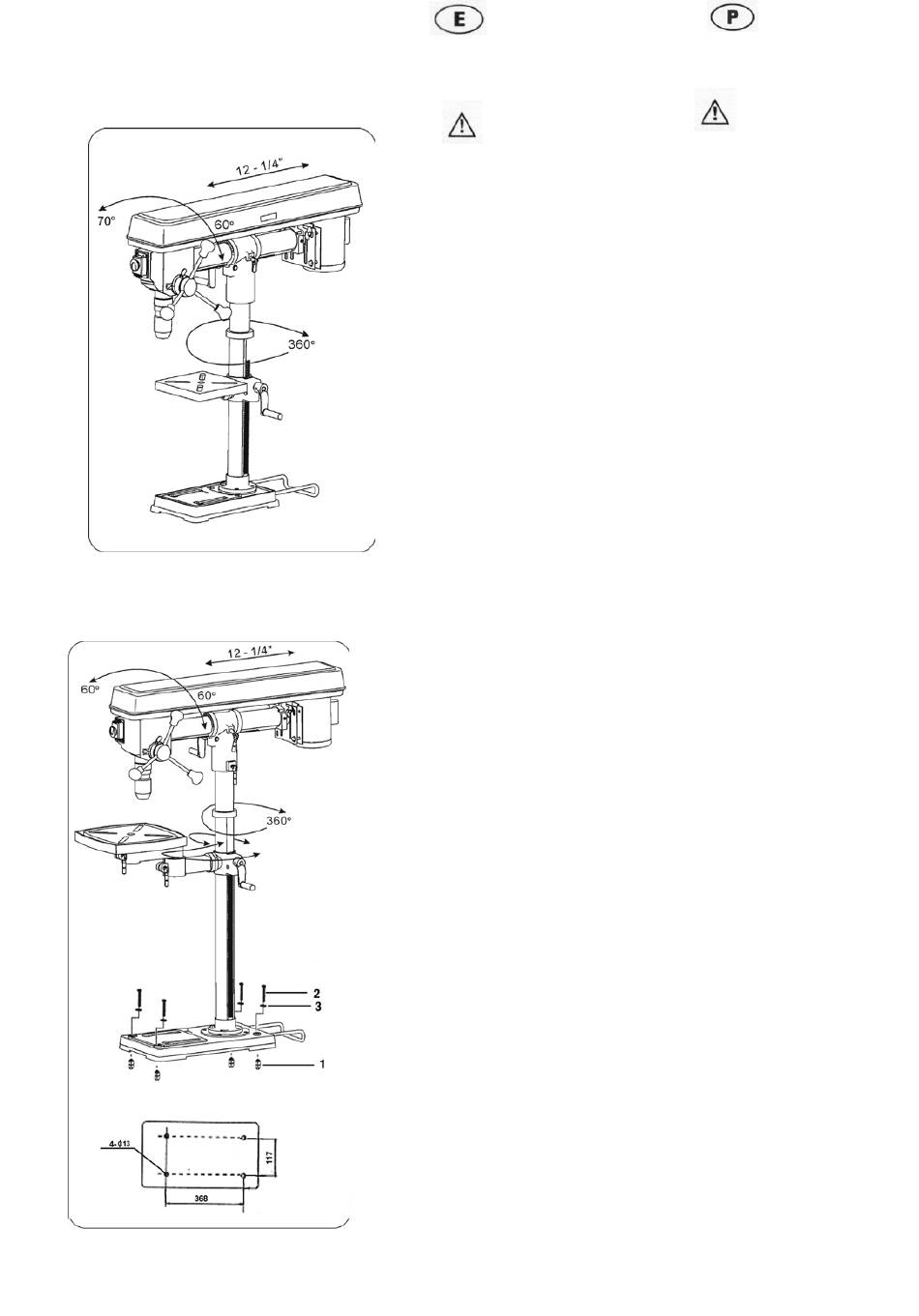

Montage de la máquina de
taladrar radial (fig. N)
Advertencia:
Su maquina de taladrar deberá ser
fijada al suelo a través de las cuatro
perforaciones del soporte, a fin de
evitar que la maquina se vuelque,
se desplaze o se mueva.
1. Elija un lugar que ofrezca sufi-
ciente espacio para posibilitar
todos los movimientos de la
máquina: movimiento lateral
mínimo camino 31,11 cm, movi-
miento giratorio 360°, inclinación
90° en el sentido contrario de las
agujas dei reloj, 45° en el sentido
de las agujas dei reloj. Prevea
además espacio suficiente para el
giro dei brazo articulado.
2. Marque sobre eI suelo la posición
y las posjciones medias de las
perforaciones deI pie.
Suelos de hormigón:
1. Taladre con una taladradora de
albañil perforaciones de 16 mm de
diámetro y 38 mm de profundidad
en los lugares marcados.
2. Introduzca en las perforaciones
realizadas en el hormigón chave-
tas de cuña n°18 de 8 mm como
mínimo (1).
3. Situe la maquina de manera que
las perforaciones dei soporte
coincidan con las chavetas de
cuña. Coloque las arandelas (3)
sobre los tirafondos (2). Introduzca
los tirafondos a través de las per-
foraciones del pie y apriételos con
la Ilave de tornillo.
Suelos de madera:
1. Taladre perforaciones de 6 mm de
diámetro y 38 mm de profundidad
en los lugares marcadoS.
2. Sitúe la máquina de manera que
las perforaciones del soporte
coincidan con las chavetas de
cuña. Coloque las arandelas (3)
sobre loS tirafondos (2). Introduzca
loS tirafondoS a través de las per-
foraciones dei pie y et suelo y
apriételos con la Ilave de tornillo.
95
Montar a perfuradora radial (fig. N)
Advertência:
A sua perfuradora deve ser ancorada
deforma segura ao chão, através
dos quatro furos da base. Isto
impede que a máquina tombe, se
desloque ou se incline para a frente
durarite o trabalho.
1. Escolha um local que ofereça
espaço suficiente para possibilitar
todos os movimentos radiais da
perfuradora: movimento lateral (via
mínima de 31,11 cm), movimento
de rotação (360°), via de incli-
nação (90° no sentido contrário ao
dos ponteiros do relógio, 45° no
sentido oposto). Deixe também
espaço suficiente para a rotação
do braço articulado.
2. Assinale no chão o local e as
posições intermédias dos furos do
pé.
Em chão de betão:
1. Com um berbequim para muros,
faça furos de 16 mm de diâmetro
e 38 mm de profundidade nos
locais assinalados.
2. Coloque buchas de ancoragem
dupla N°18 de 18 mm no minimo (1
nos furos. Aplique-as com um
martelo.
3. Alinhe a perfuradora de modo a
que os furos da base fiquem
sobre as buchas de acoragem.
Coloque as anilhas de calço (3)
nos parafusos de reigada quad-
rada (2). Insira os parafusos nos
furos do pe e aperte-os bem com
uma chave de parafusos.
Em chão de madeira:
1. Faça furos de 6 mm de diâmetro e
38 mm de profundidade nos locais
assinalados.
2. Alinhe a perfuradora sobre os
furos do pé. Coloque as anilhas
de calço (3) nos parafusos de rei-
gada quadrada (2). Insira os para-
fusos nos furos do pé e do chão
e, aperte-os bem com uma chave
de parafusos.
