Abb. / Fig. / fig. / figura / afb. "JJ"
rab s16x
rabt 16x
Advertencia:
El tornillo de banco debera ser apre-
tado o atornillado a la mesa, a fin de
evitar lesiones debjdasa una herra-
mienta en rotación o deterioros en el
tornillo de banco o en la broca. Des-
monte el tope si colfsiona con el tor-
nillo de banco u otro accesorio de la
máquina de taladrar.

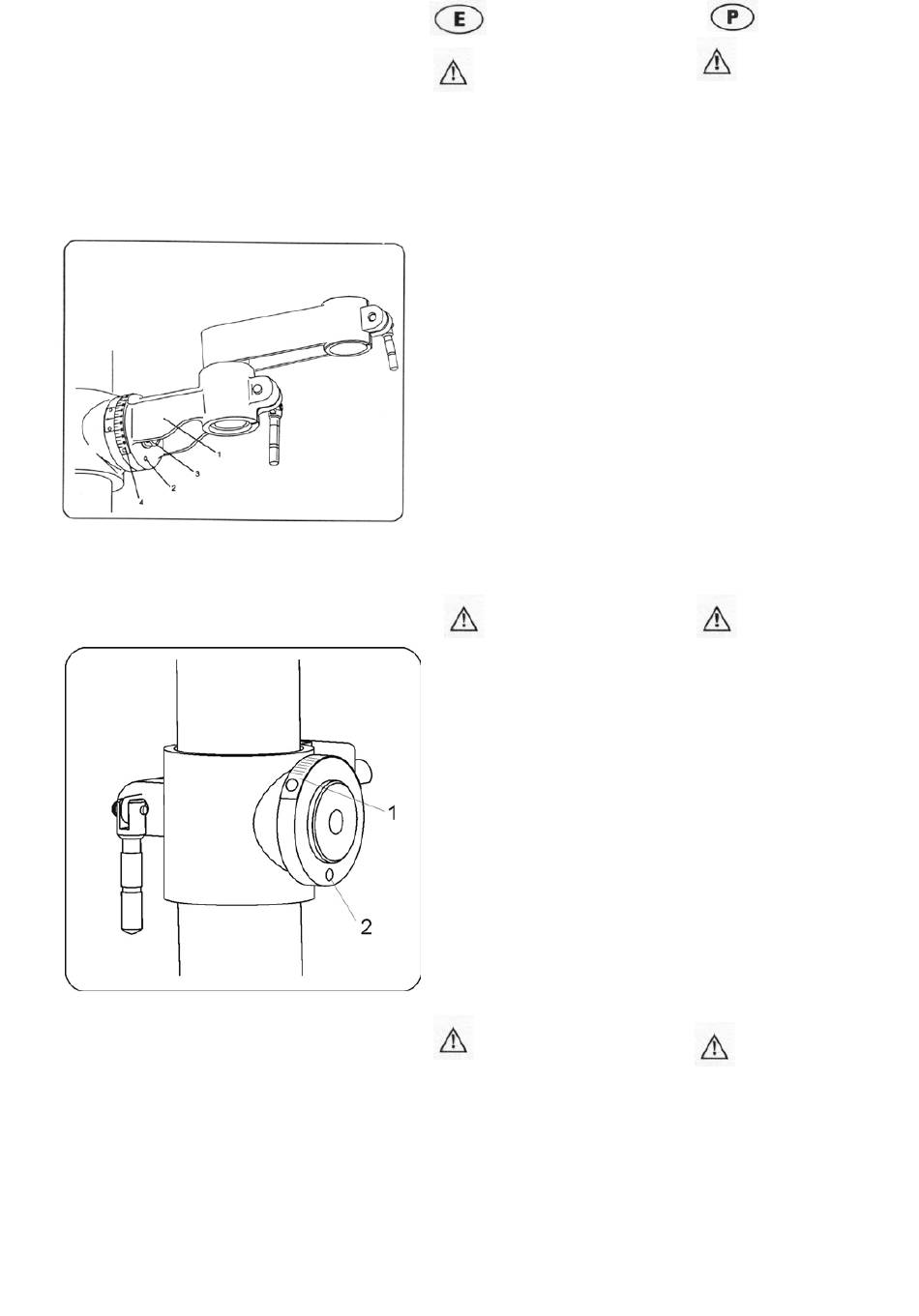

Inclinación de la mesa (fig. JJ)
Tenga en cuenta: EI brazo de la
mesa y el soporte (1) poseen una
perforación pretaladrada con un
perno de seguridad montado para
bloquear la mesa en una posici6n
horizontal de 0° determjnada con
anterioridad.
1. Para inclinar la mesa, apriete la
tuerca dei perno de seguridad (2)
en el sentido de las agujas del
reloj para aflojar el mesa deI
soporte.
2. Afloje el tornillo grande de blo-
queo de la inclinación (3).
Advertencia:
A fin de evitar lesiones la mesa com-
pleta y eI brazo de la mesa deberán
sujetarse para evitar que las piezas
giren o se vuelquen.
3. Incline la mesa hasta alcanzar el
ángulo deseado en la línea cero
enfrente de la escala (4) y apriete
el tornillo de bloqueo de la inclina-
ción.
4. Para poner la mesa en la posición
inicial, afloje eI tornillo de bloqueo
de la inclinación (3). Ponga la
escala de inclinación (4) de nuevo
a cero.
5. Utilice una Ilave hexagonat para
introducir la tuerca de seguridad
(2) en la perforación.
6. Cerciórese de que los mangos de
bloqueo están apretados antes de
intentar inclinar la mesa.
Advertencia:
A fin de evitar lesiones debidas a
piezas en rotación o herramientas
rotas. fije la pieza y el trozo de
madera que coloca debajo de la
pieza de forma segura a la mesa
antes de comenzar a taladrar con la
mesa inclinada.
121
Advertência:
O torno deve ser bem fixado ou
aparafusado sobre a mesa. a firn de
evitar lesões decorrentes de uma
ferramenta em rotação, danos no
própriotorno ou na broca. Retire o
encosto se este embater notorno ou
noutro acessório de perfuração.
Inclinar a mesa (fig. JJ)
Nota: O braço da mesa e o suporte
(1) possuem um furo com um para-
fuso de fixação integrado para blo-
quear a mesa numa posição horizon-
tal 0° pré-determinada.
1. Para inclinar a mesa. rode o para-
fuso de fixação com a chave de
porcas no sentido contrário ao dos
ponteiros do relógio. para o soltar
do suporte da mesa.
2. Desaperte o parafuso de bloqueio
da inclinação grande (3).
Advertencia:
Para evitar lesões, a mesa e o braço
completos devem ser segurados,
para que as peças não possam
rodar ou tombar.
3. Incline a mesa, até que o ângulo
pretendido na Irnha de referência
frente à escala (4) seja alcançado.
Aperte o parafuso de bloqueio da
inclinação.
4. Para voltar a colocar a mesa na
sua posição inicial, solte o para-
fuso de bloqueio da inclinação (3).
Coloque a escala de inclinação (4)
na posição zero.
5. Utilize uma chave de porcas para
enroscar o parafuso de fixação
(2) no furo, rodando no sentido dos
ponteiros do relógio.
6. Certifiquese de que todos os punhos
de bloqueio estäo bem apertados,
antes de tentar inclinar a mesa.
Advertência:
Para evitar lesöes decorrentes de
peças de trabalho em rotação ou fer-
ramentas partidas, fixe de forma
segura a peça de trabalho e a base
de madeira sobre a mesa, antes de
iniciar a perfuração com a mesa inc-
linada.
