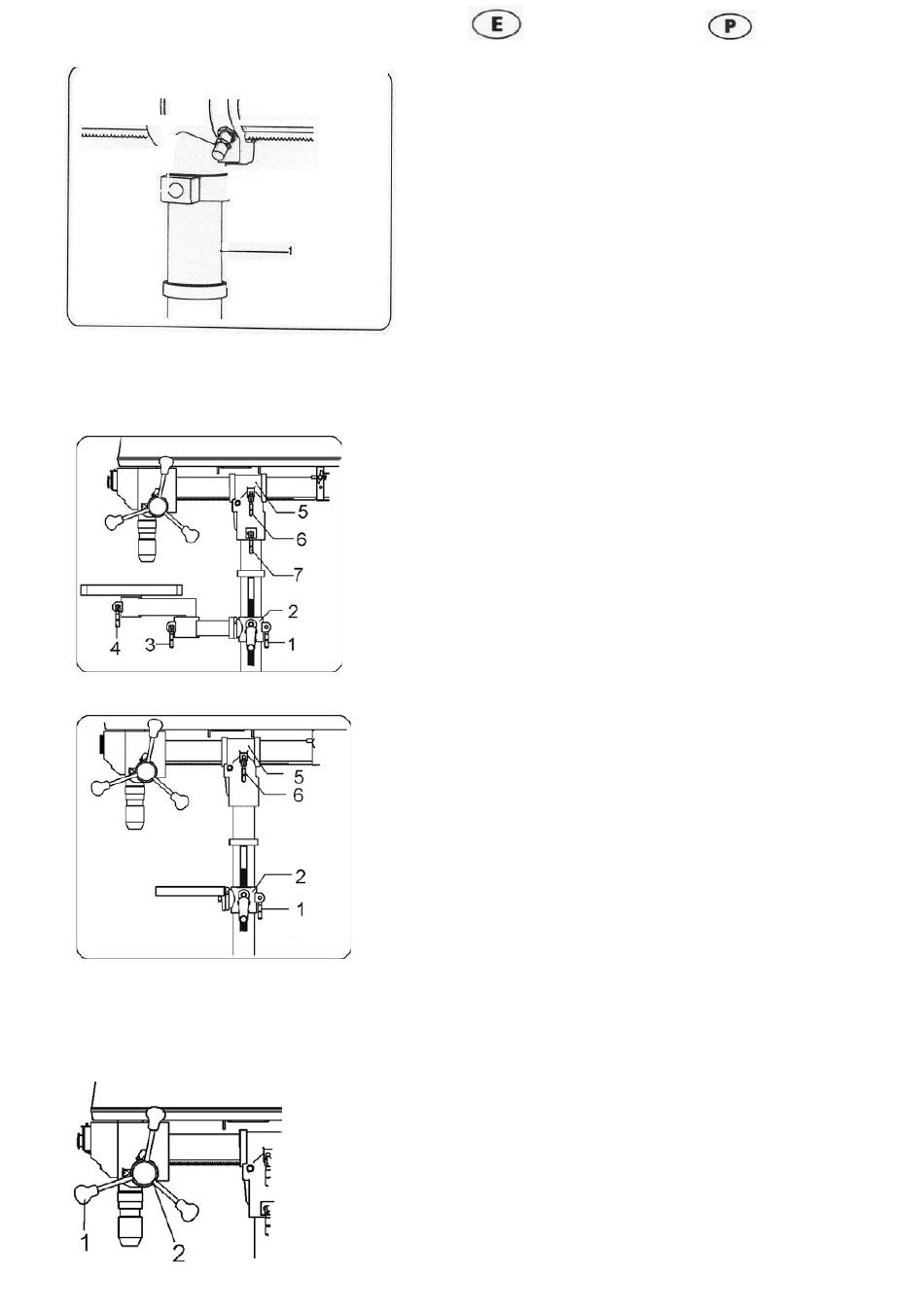

Abb. I Fig. I fig. I figura I alb. "H"
Abb. / Fig. / fig. / figura / afb. "J"
Abb./Fig. / fig. / figura / afb. "K"
Montaje del cabezal de taladrar
(fig. H)
1 .Deslice la completa cabeza de la
columna y el cabezal de taladrar
sobre la.columna (1).
Tenga en cuenta: EI cabezal de
taladrar debera girar libremente
alrededor de la columna.
Montaje de los mangos de
bloqueo (fig. J)
1. Fije el mango de bloqueo largo (1)
a la parte posterior de la brida dei
soporte (2) en la columna. Aprié-
telo para fijarlo al soporte de la
mesa.
2. Fije dos mangos de bloqueo a los
brazos de soporte de la mesa.
Enrosque un mango en el disposi-
tivo de fijación dei brazo articu-
lado (3) y aprételo. Enrosque el
otro mango en el dispositivo de
fijación de la mesa (4) y apriételo.
3. Fije dos mangos de bloqueo al
soporte de la cabeza de la
columna (5). Gjre un mango y pón-
gajo en la posición de bloqueo de
giro (6) y apriételo. Gire el otro
mango y póngalo en la posición
de bloqueo de la inclinación (7) y
apriételo.
Montaje de los mangos del
portabrocas (fig. K)
1. Enrosque los tres mangos dei por-
tabrocas (1) en las tres perforacio-
nes (2) dei buje dei árbol de taiad-
rar.
2. Apriételos con la mano.
91
Montar a cabeça da perfuradora
(fig. H)
1. Aplique a cabeça da coluna e da
perfuradora completas sobre a
coluna (1).
Nota: A cabeça da perfuradora
deve poder rodar livremente á
volta da coluna.
Montar os punhos de bloqueio
(fig. J)
1. Fixe o punho de bloqueio com-
prido (1), situado no lado de trás
da braçadeira do suporte (2) na
coluna. Aperte, para fixar bem o
suporte da mesa.
2. Fixe dois punhos de bloqueio aos
braços de suporte da mesa.
Enrosque um punho na fixação do
braço articulado (3) e aperte-o
bem.Enrosque o segundo punho
no suporte da mesa (4) e aper-teo.
3. Fixe dois punhos de bloqueio ao
suporte da cabeça da coluna (5).
Enrosque um punho na posição
de bloqueio da rotação (6) e
aperte-o bem. Enrosque o seg-
undo punho na posição de blo-
queio da inclinação (7) e aperte.
Montar os punhos de perfuração
(fig. K)
1. Enrosque os tres punhos de per-
furação (1) nos tres furos (2) do
cubo do eixo de perfuação.
2. Aperte bem com a mão.
