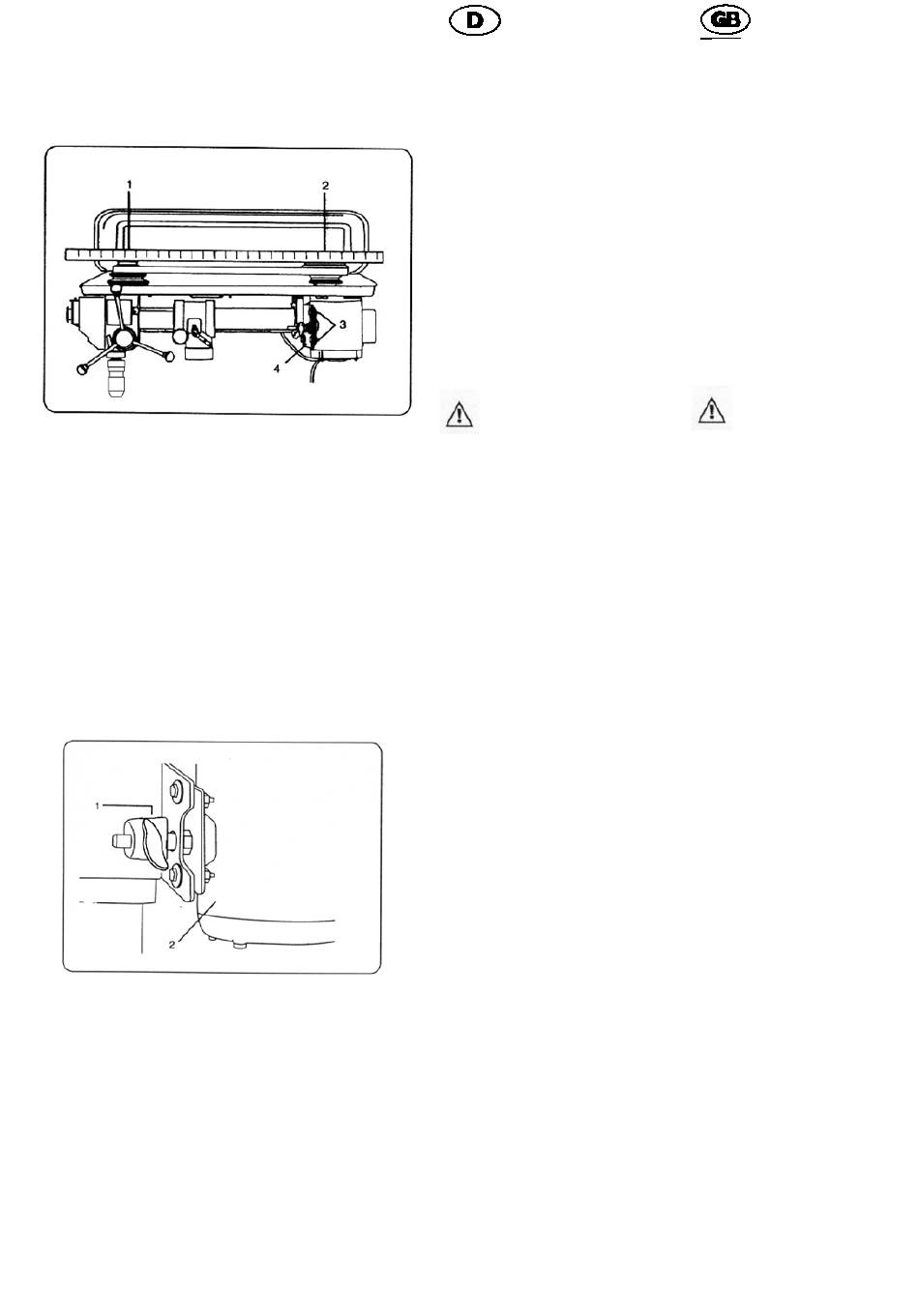

Abb. I Fig. I fig. I figura I afb. ,,S"
Abb. I Fig. I fig. I figura I afb. " T"
Abstimmen von Motorriemen-
scheibe mit Spindelriemenscheibe
(Abb. S)
Überprüfen Sie die Ausrichtung der
Riemenscheiben, indem Sie die
Oberseiten der Spindelriemen-
scheibe (1) und der Motorriemen-
scheibe (2) kontrollieren, oder indem
Sie ein gerades Lineal über beide
Scheiben legen.
1. Falls ein Nachstellen erforderlich
sein sollte, lösen Sie die Muttern
(3) an der Motorbefestigung (4)
und heben oder senken Sie den
kompletten Motor, bis die Rie-
menscheiben fluchten.
2. Ziehen Sie die Muttern an und
justieren Sie die Riemenspan-
nung, wenn nötig.
Warnung:
Um Verletzungen durch unbeabsichtig-
tes Anlaufen der Maschine zu vermei-
den, vergewissern Sie sich immer, daß
der Schalter auf AUS steht, der Schal-
terschlüssel entfernt und der Stecker
vom Netz getrennt ist, bevor Sie die
Riemen nachspannen.
Riemenspannung (Abb. T)
Vergewissern Sie sich, daß die Rie-
menscheiben fluchten, wie in Abb. S
gezeigt.
1. Um die Riemenspannung zu lösen.
lockern Sie die Riemenspannknöpfe
(1) an beiden Seiten des Bohr-
kopfes.
2. Schieben Sie den Motor (2) gegen
die Vorderseite der Bohrmaschine
und lockern Sie die Riemen.
3. Legen Sie die Riemen auf die der
gewünschten Geschwindigkeit ent-
sprechenden Rille.
4. Ziehen Sie den Motor so weit vom
Bohrkopf weg, bis die Riemen rich-
tig gespannt sind.
Beachten Sie: Die Riemenspan-
nung ist korrekt. wenn die Riemen
beim Druck auf die Mitte etwa 12
mm nachgeben.
5. Ziehen Sie die Riemenspann-Verrie-
gelungsknöpfe (1) an beiden Seiten des
Bohrkopfes an.
36
Alignment of the motor pulley to the
spindle pulley
(Fig. S)
Check the pulley alignment by
sighting between the tops of the
spindle pulley (1) and the motor
pulley (2), or by placing a straight
edge across both pulleys.
1. If they need adjustment, loosen
the nuts (3) on the motor mount (4)
and raise or lower the motor
assembly until the pulleys align.
2. Tighten the nuts and adjust the
belt tension if needed.
Warning:
To avoid injury from an accidental
start, always make sure the switch is
in the "OFF" position, the switch key
is removed, and the plug is not
connected to the power source out-
let before making belt adjustments.
Belt tension (Fig. T)
Make sure pulleys are aligned pro-
perIy as shown in Figure S.
1. To unlock the belt tension, loosen
the belt tension lock knobs (1) on
both sides of the drill press head.
2. Move the motor (2) toward the
front of the drill press to loosen
the belts.
3. Position the belts on the correct
pulley steps for the desired speed.
4. Pull the motor away from the drill
press head until the belts are pro-
per I y tensioned.
Note: Belt tension is correct if the
betts push in approximately 1/2
inch when pressed at the center.
5. Tighten the belt tension lock
knobs (1) on both sides of the drill
press head.
