Abb./ Fig./ fig./ figura I afb. "S"
Abb. I Fig. I fig. I figura I afb. " T"

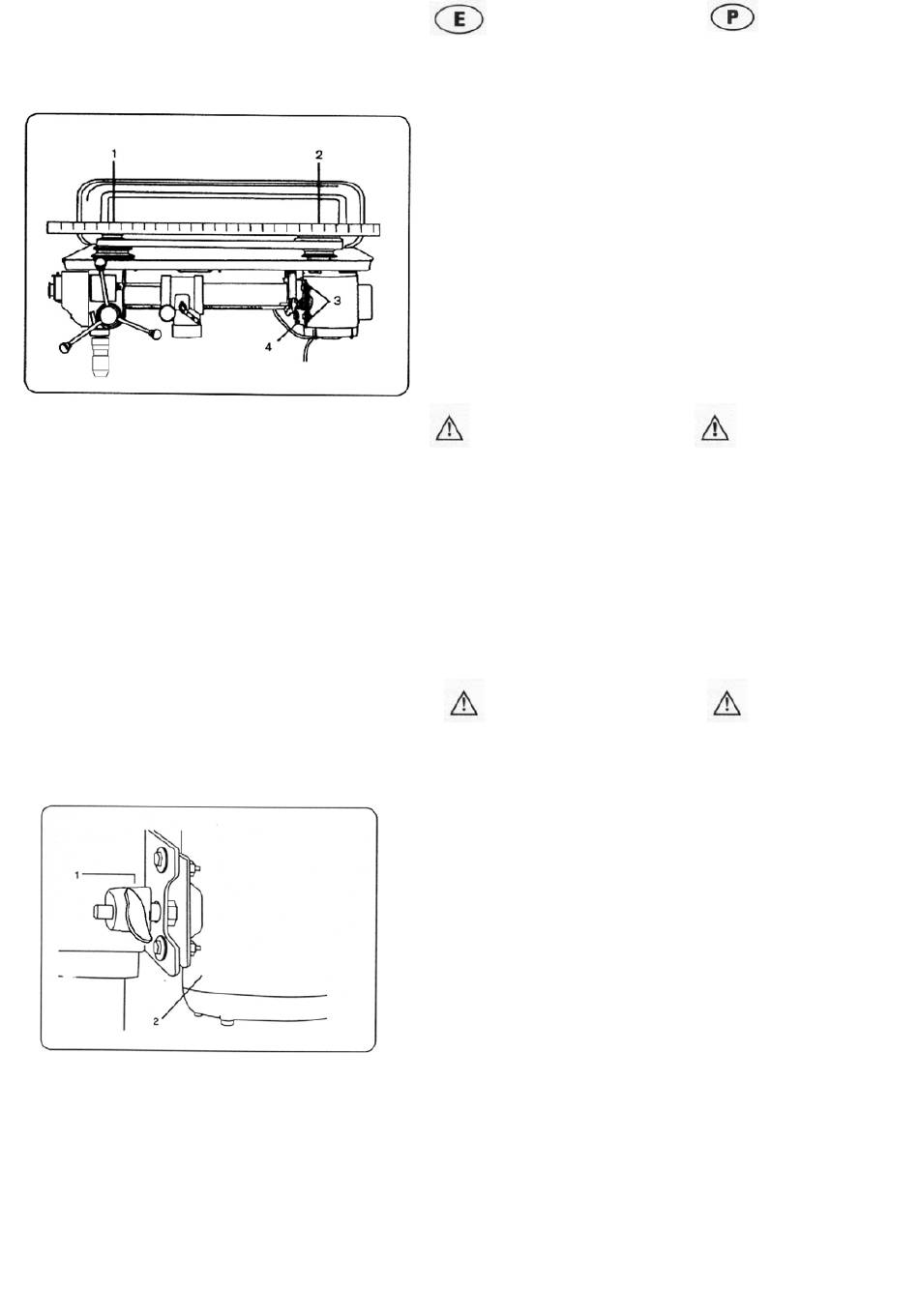

Sincronizión de la polea
transmisión del motor con la
polea de transmisión del husillo
(fig. O)
Compruebe la alineación de las
polea de transmisión controlando
las caras superjores de las poleas
de transmisión del husillo y del
motor o bien colocando una regla
sobre ambas poleas.
1. De ser necesario un reajuste,
afloje las tuercas (3) dei disposi-
tivo de sujeción dei motor (4) y
levante o baje el motor com-
pleto hasta que las poleas de
transmisi6n esten alineadas.
2. Apriete las tuercas y ajuste la
tensión de la correa de ser
necesario.
Advertencia:
A fin de evitar lesiones debido a
una conexión inesperada de la
maquina, cerciórese de que el
interruptor se encuentra en la posi-
ción de apagado y de que la
maquina esté desenchufada antes
de proceder al tensado de la cor-
rea.
Advertencia:
A fin de evitar lesiones debido a una
conexión inesperada de la máquina.
cerciórese de que el interruptor se
encuentra en la posición de apagado
y de que la maquina esté desenchuf-
ada antes de proceder al tensado de
la correa.
Tensado de la correa (fig. T)
1. Para eliminar la tensión de la cor-
rea. afloje los botones de tensado
de la correa (1) en ambos lados
dei cabezal de taladrar.
2. Empuje el motor (2) contra la parte
delantera de la maquina de talad-
rar para aflojar la correa.
3. Situe la correa sobre et surco en la
polea de transmisión que corre-
sponda a la vetocidad deseada.
4. Aleje et motor det cabezal de tala-
drar hasta que la correa esté cor-
rectamente tensada.
Tenga en cuenta: La tensión de
la correa sera la correcta si la cor-
rea cede 12 mm al ejercer presión
en su centro.
5. Apriete los botones de bloqueo
del tensado de la correa (1) en
ambos lados dei cabezal de talad-
rar.
101
Alinhar a polia do motor com a
polia do fuso (fig O)
Inspeccione o alinhamento das
polias. observando a parte de
cima dapolia do fuso (1) e do
motor (2) ou colocando uma régua
sobre as polias.
1. Caso seja necessário reajustar.
desaperte a porca (3) do
suporte do motor (4) e levante
ou baixe o motor completo até
as polias ficarem em linha de
fuga.
2. Se necessário. aperte as porcas
e ajuste a tensão da correia.
Advertencia:
Para evitar lesões decorrentes de
uma marcha involuntária da
máquina, certifique-se sempre de
que o interruptor está em DESLI-
GAR e a ficha retirada da tomada,
antes de retensionar a correia.
Advertência:
Para evitar lesões causadas por uma
marcha involuntária da màquina, cer-
tifique se sempre de que o inter-
ruptor está em DESLIGAR, a chave
está fora do interruptor e a ficha des-
conectada da tomada, antes de ten-
sionar as correias.
Tensionar a correia (fig. T)
1. Para afrouxar a tensão da correia,
desaperte os pernos tensionado-
res de correia (1) em ambos os
lados da cabec;:a da perfuradora.
2. Empurre 0 motor (2) para 0 lado
da frente da perfuradora e afrouxe
a correia.
3. Coloque a correia no sulco corre-
spondente à velocidade preten-
dida.
4. Afaste o motor da cabeça da per-
furadora, ate a correia ficar bem
tensionada.
Nota: A tensäo das correias està
correcta, se estas cederem cerca
de 12 mm quando pressionadas
no centro.
5. Aperte os pernos de bloqueio da
tensão das correias (1) ern ambos
os lados da cabeça da perfu-
radora.
