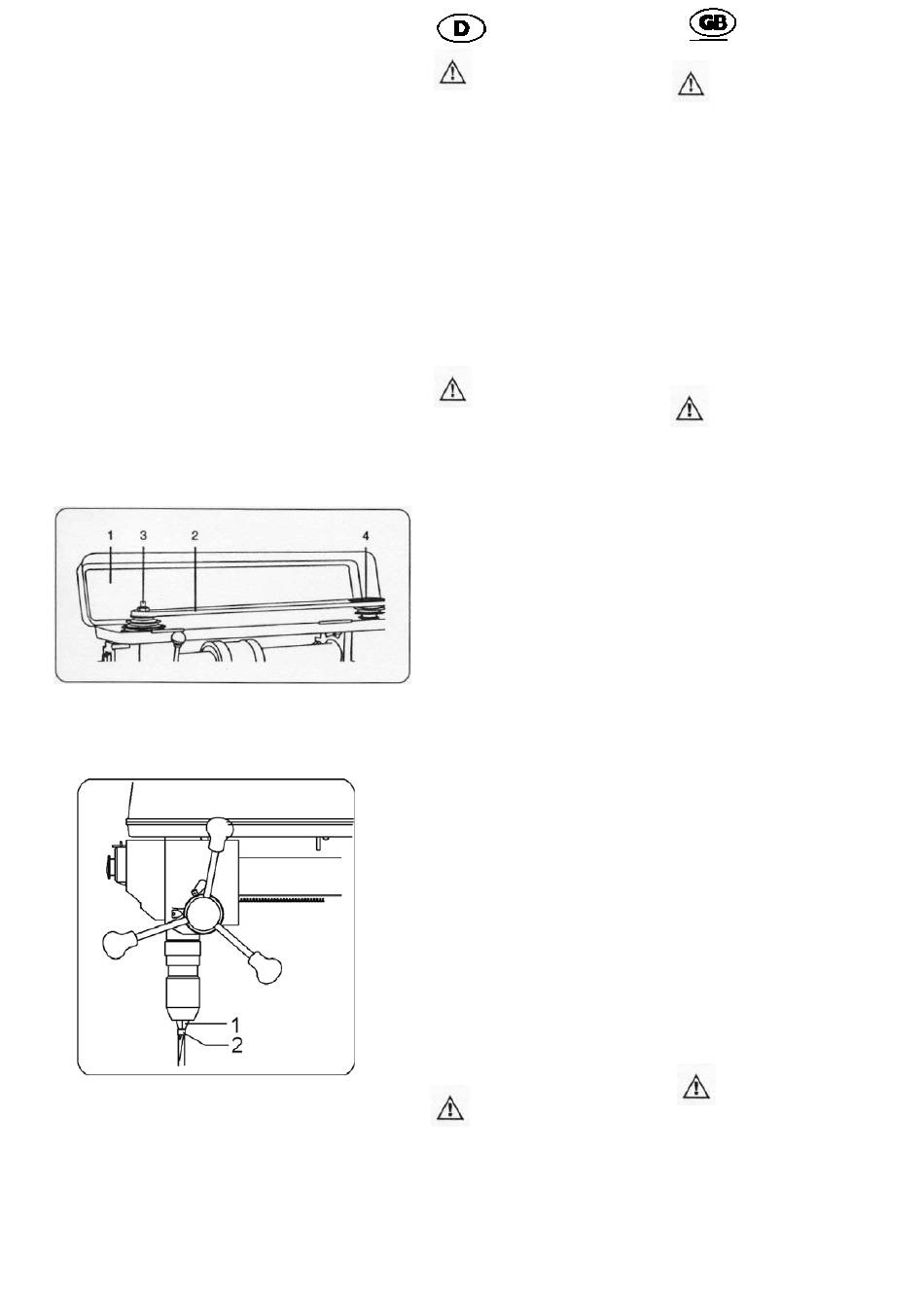

Abb. -9. I fig. I figura I afb. "Z"
Abb. / Fig. / fig. / figura / afb. "BB"
Warnung:
Um mögliche Verletzungen zu ver-
meiden, halten Sie die Schutzvor-
richtung geschlossen, an der richti-
gen Stelle und funktionstüchtig,
während das Werkzeug arbeitet.
Ein/ Aus-Schalter
1. Um die Bohrmaschine einzuschal-
ten drücken Sie den Schalter nach
oben in die EIN-Stellung.
2. Um die Bohrmaschine auszu-
schalten, drücken Sie den Schal-
ter nach unten.
Ändern der Geschwindigkeiten
(Abb. Z)
Warnung:
Ziehen Sie den Netzstecker der
Bohrmaschine, bevor Sie die
Geschwindigkeit ändern.
1. Öffnen Sie die Abdeckung der
Riemenscheibe (1).
2. Legen Sie den Riemen (2) auf die
gewünschten Stufen der SpindeI-
riemenscheibe (3) und der mittIe-
ren Riemenscheibe (4). Legen Sie
den Riemen (5) auf die gewÜnsch-
ten Stufen der mittleren Riemen-
scheibe (4) und der Motorriemen-
scheibe (6).
Beachten Sie: Fangen Sie beim
Verändern des Riemens immer an
dem Ende des Riemens an, das
von einer größeren Stufe auf eine
kleinere Stufe führt.
Einsetzen des Bohrers in das
Bohrfutter (Abb. BB )
1 .Mit dem Schalter auf AUS, öffnen
Sie die Futterbacken (1) unter
Verwendung des Bohrfutter-
schlüssels (2). Um die Futterb-
acken zu öffnen, drehen Sie den
Futterschlüssel entgegen dem
Uhrzeigersinn.
2. Schieben Sie den Bohrer (3) weit
genug in das Futter, um eine
Maximumklemmung durch die
Backen zu erreichen, aber nicht
so weit, daß beim Anziehen der
Backen die Spiralen des Bohrers
erfaßt werden.
3. Vergewissern Sie sich, daß der
Bohrer zentriert im Bohrfutter
sitzt.
4. Drehen Sie den Bohrfutterschlüs-
sel im Uhrzeigersinn, um die
Backen zu spannen.
Warnung:
Um Verletzungen oder Unfälle durch das
Herausschleudern des Futter- schlüssels
aus dem Bohrfutter beim Einschalten der
Maschine zu vermei- den, verwenden Sie
nur den mitge- lieferten Futterschlüssel mit
Auswurf- automatik. Überprüfen und
entfernen Sie den Futterschlüssel immer,
bevor Sie die Maschine einschalten.
46
Warning:
To avoid possible injury, keep guard
closed, in place, and in proper wor-
king order while tool is in operation.
ON I OFF switch
The "ON I OFF" switch has a remov-
able, yellow plastic key. With the key
removed from the switch. unauthori-
zed and hazardous use by children
and others is minimized.
Changing the speeds (Fig. Z)
Warning:
Disconnect the radial drill press from the
power source before changing
speeds.
1. Open the pulley cover (1).
2. Position the belt (2) on the desired
steps of the spindle pulley (3) and the
motor pulley (4).
Note: When positioning the belt, always
start by moving the end of the belt that
will go from a larger step to a smaller
step first.
Installing drill bit in chuck
(Fig. BB)
1. With the switch "OFF" and the
yellow switch key removed, open
the chuck jaws (1) using the chuck
key (2). Turn the chuck key coun-
terclockwise to open the chuck
jaws.
2. Insert the drill bit (3) into the chuck
far enough to obtain maximum
gripping by the jaws, but not far
enough to touch the spiral groo-
ves (flutes) of the drill bit when the
jaws are tightened.
3. Make sure that the drill is centered
in the chuck.
4. Turn the chuck key clockwise to
tighten the jaws.
Warning:
To avoid injury or accident by the
chuck key ejecting forcibly from the
chuck when the power is turned
"ON", use only the self-ejecting
chuck key supplied with this drill
press. Always recheck and remove
the chuck key before turning the
power "ON".
