⑤
Abb. / Fig. / fig. / figura / afb. „A"
3
Abb. I Fig. I fig. I figura I afb. „B"
-
Montageanweisung
Zu Ihrer eigenen Sicherheit schließen
Sie die Bohrrmaschine erst an das
Netz an, wenn alle Montage- und
Einstellarbeiten ausgeführt sind, und
wenn Sie die Sicherheits- und Bedie-
nungsanweisungen gelesen und ver-
standen haben.

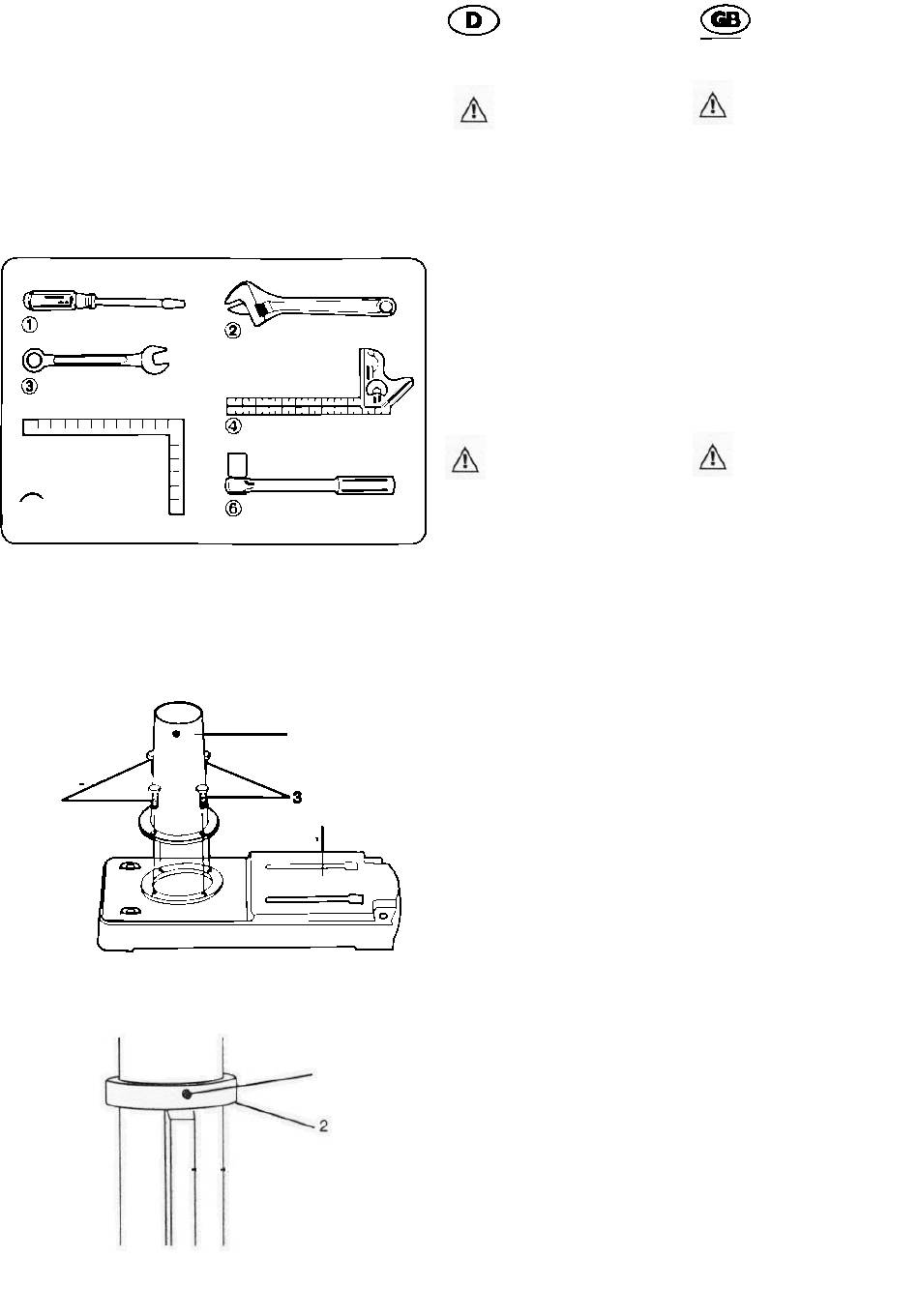

1. Schlitzschraubendreher
2. Verstellbarer Schraubenschlüssel
20 bis 25 mm
3. Kombi-Schraubenschlüssel
4. Kombi-Winkelmaß
5. Winkel
6. Ratsche
Die Bohrmaschine ist sehr schwer
und muß zur sicheren Montage von
zwei oder mehr Personen angeho-
ben werden.
Ständerstütze am Fuß (Abb. A)
1. Stellen Sie den Fuß (1) auf den
2. Stellen Sie den Ständer (2) auf den
2
3. Entnehmen Sie vier lange Sechs-
1
4. Stecken Sie eine Schraube in
Stützhalterung am Ständer
(Abb. B bis G)
1
1. Legen Sie Schnecke, Tischkurbel und
2. Lösen Sie die Stellschraube (1) im
22
Warnung
Warnung
Boden.
Fuß und richten Sie die Löcher in
der Ständerstütze mit den Löchern
im Fuß aus.
kantschrauben (3) dem Beutel mit
losen Teilen.
jedes Loch durch die Ständerab-
stützung und den Fuß. Ziehen Sie
die Schrauben mit dem verstell-
baren Schraubenschlüssel an.
den Verriegelungsgriff der
Tischabstützung aus den losen Teilen
zurecht.
Ständerkragen (2). Entfernen Sie den
Kragen und die Zahnstange (3) aus
dem Ständer.
ASSEMBLY INSTRUCTIONS
Warning
For your own safety, never connect
plug to power source outlet until all
assembly and adjustment steps are
completed, and you have read and
understood the safety and operating
instructions.
1. Slotted screwdriver
2. 8" & 10" adjustable wrenches
3. Combination wrench set
4. Combination square
5. Framing square
6. Metric socket and wrench set
Warning
The Drill Press is very heavy and
must be lifted with the help of 2 peo-
ple or more, to safely assemble it.
Column support to base (Fig. A)
1. Position base (1) on floor.
2. Place column (2) on base, aligning
holes in column support with
holes in base.
3. Locate tour long hex bolts (3) trom
loose parts bag.
4. Place a bolt in each hole through
the column support and the base.
Tighten with an adjustable
wrench.
Support bracket to column
assembly (Fig. B through G)
1. Locate the worm gear, table
crank. and table support lock
handle from loose parts.
2. Loosen the set screw (1) in the
column collar (2). Remove the
collar and the rack (3) from the
column.
