Abb. I Fig. I fig. I figura I alb. "L "
93

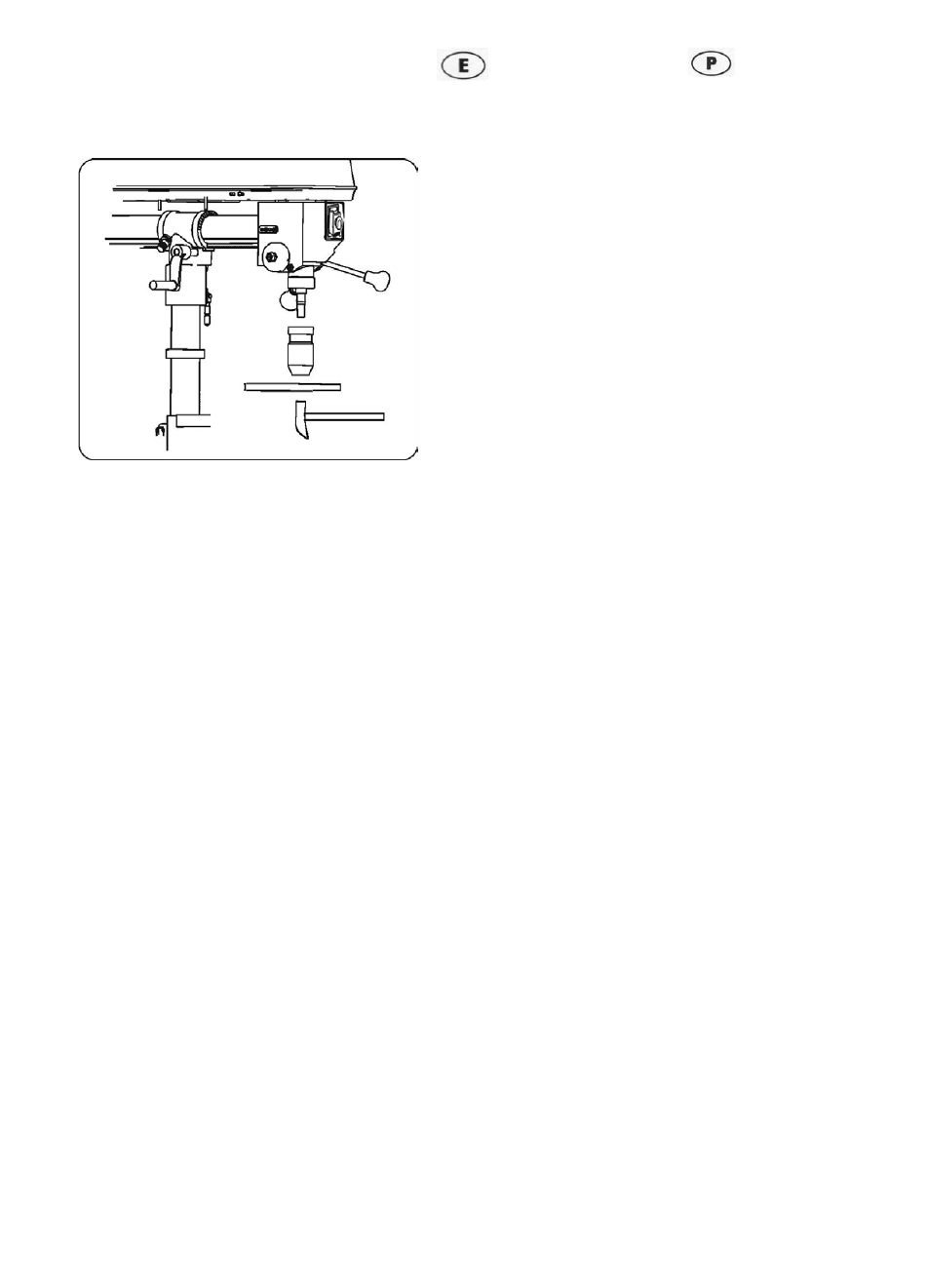

Montaje del portabrocas (fig. L)
1. Cerciórese de que la parte inferior
del eje deJ husillo (1) y la perfora-
ción dei portabrocas (2) estan lim-
pios y sin grasa. Limpie con cui-
dado ambas piezas con un pano
limpio.
Atencjón: La minima partícula de
suciedad sobre una de estas
superficie impide el ajuste fijo dei
portabrocas. Esto conlleva a que
---- 1
eJ portabrocas y la broca se mue-
van. En caso de que la perforaci6n
dei portabrocas esté muy sucia
---- 2
utilice una soluci6n de limpieza.
2. Gire el cilindro dei portabrocas
---- 3
para abrir completamente las mor-
dazas (3).
3. Presione el portabrocas hacia
arriba sobre el eje dei husillo (1).
4. Utilice una maza de goma, un
martillo recubierto de plástico o un
trozo de madera con un martillo
para empujar el portabrocas hacia
arriba sobre el eje dei husillo.
Montagem do mandril (fig. L)
1. Certifique-se de que a parte infe-
rior do eixo do fuso (1) e o furo do
mandril (2) estäo limpos e livres de
graxa. Limpe-os cuidadosamente
com um pano.
Atenção: o mais pequeno indrcio de
sujidade numa destas superfrcies
impede a fixação segura do mandril.
Isto faz com que o mandril e a broca
abanem. Se o furo do mandril estiver
muito sujo. utilize uma solução de
limpeza.
2. Rode o cilindro do mandril de per-
furação para abrir os mordentes
(3), ate que estes fiquem comple-
tamente recolhidos.
3. Pressione o mandril de perfuração
contra o eixo do fuso (1).
4. Utilize um martelo de borracha,
um martelo com revestimento de
plástico ou um pedaço de madeira
com um martelo, para encaixar 0
mandril sobre 0 eixo do fuso.
