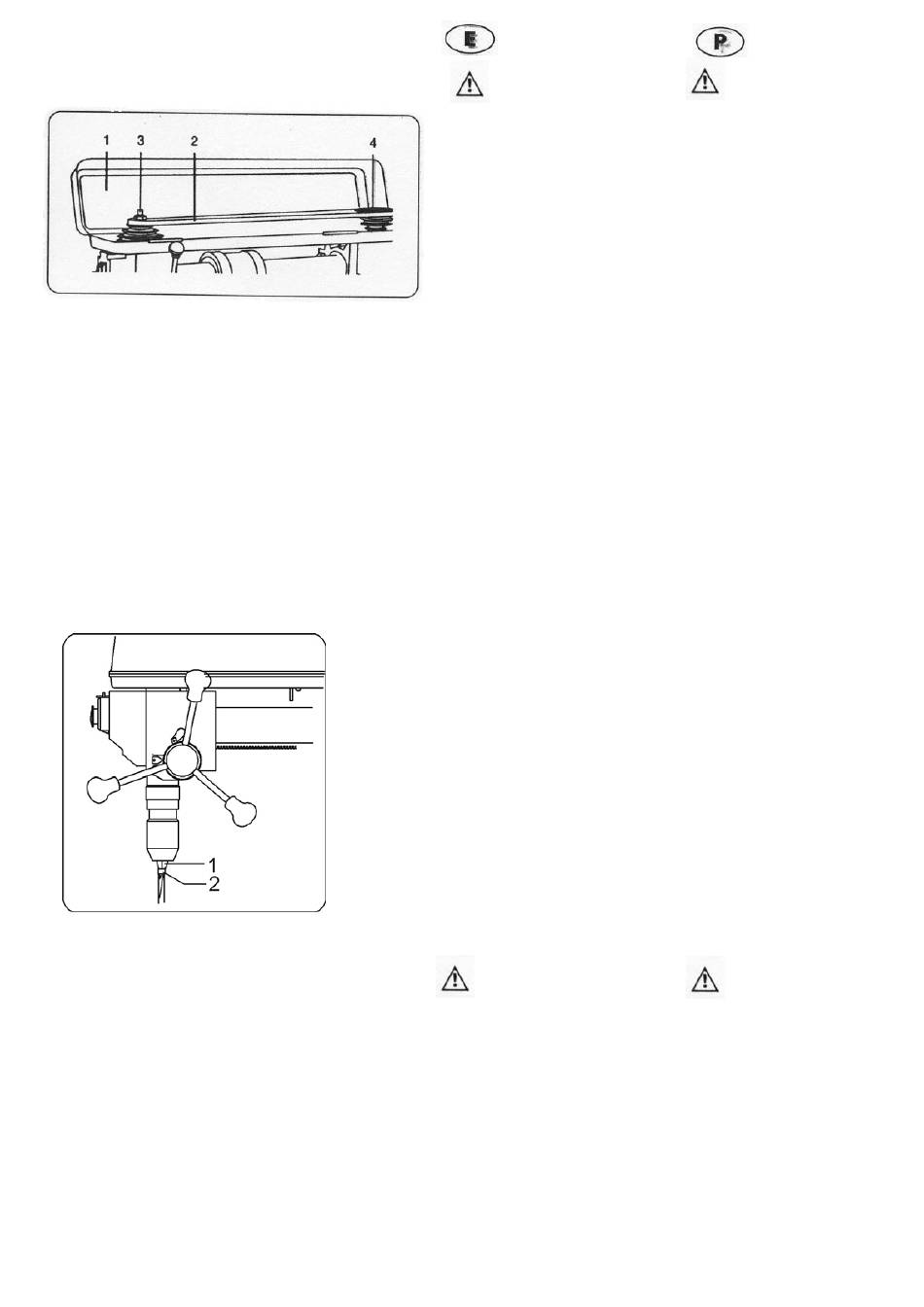

Abb. I Fig. I fig. I figura I afb. "Z"
Abb. / Fig. / fig. / figura / afb. "BB"
Advertencia:
Desenchufe la máquina antes de
modjficar la velocidad.
1. Abra la protección de la polea de
trallsmisión (1).
2. Coloque la correa (2) sobre la sección
deseada de la polea de transmisión del
husillo (3) y de la polea de transmisión
intermedia (4). Coloque la correa (5)
sobre la sección deseada de la polea de
transmisión intermedja (4) y de la polea
de transmisión dei motor (6).
Tenga en cuenta: AI cambiar la correa
comience siempre por el extremo de la
correa que va de la sección mayor a la
menor.
Interruptor de encendido /apagado
1. Para conectar la máquina de taladrar
pulse el interruptor hacia arriba (posición
de encendido).
2. Para desconectar la máquina de taladrar
pulse el interruptor hacia abajo.
Montaje de la broca en el portabrocas
(fig. BB)
1. Estando el interruptor en posición de
apagado, abra las mordazas deI
portabrocas (1) con ayuda de la Ilave de
mandril (2). Para abrir las mordazas deI
portabrocas gire la Ilave de mandril en
ef sentido contrario de las agujas dei
reloj.
2. Introduzca la broca (3) en el por tabrocas
10 suficiente para conseguir un agarre
máximo por las mordazas. No la
introduzca demasiado y cuide de que las
mordazas no agarren las espirales de la
broca.
3. Cerciórese de que la broca está centrada
en el portabrocas.
4. Gire la lIave de mandril en el sentido de
las agujas dei reloj para cerrar las
mordazas.
Advertencia:
A fin de evitar lesiones o accidentes debido
a la proyección de la Ilave de mandril desde
et portabrocas al conectar la máquina,
utilice únicamente ra lIave de mandril con
autoexpulsión suministrada con la máquina
de taladrar. Compruebe y retire siempre la
Ilave de mandril antes de conectar la
máquina.
113
Adverência:
Antes de mudar a velocidade. desli-
gue a ficha da perfuradora.
1. Abra a cobertura da polia (1 ).
2. Coioque a correia (2) no nível pretendido
da polia do fuso (3) e da polia central (4).
Co\oque a correia (5) no nível pretendido
da polia central (4) e da polia do motor
(6).
Nota: Ao mudar a correia, comece
sempre pela extremidade que passa de
um nível superior para um nível inferior.
Interruptor ligar/desligar
1. Para ligar a perfuradora, prima o
interruptor para cima na posição
LIGAR.
2. aixo.
Colocar a broca no mandril
(fig. 88)
1. Com o interruptor ern DESLIGAR, abra
os mordentes (1) utilizando a chave de
mandril (2). Para abrir os mordentes,
rode a chave de mandril no sentido
contrário ao dos ponteiros do relógio.
2. Insira a broca (3) no mandril de modo a
alcaçar um aperto máximo através dos
mordentes. Ao apertar os mordentes,
certifique-se de que estes não agarram
as espirais da broca.
3. Certifique-se de que a broca está
centrada no mandril.
4. Rode a chave de mandril no sentido dos
ponteiros do relógio para apertar os
mordentes.
Advertencia:
Para evitar acidentes e lesões devido á
projecção da chave de mandril
desencadeada pelo ligar da máquina,
utilize exclusivamente a chave de
mandril com dispositivo de ejecção
automático juntamente fornecida. Antes
de ligar a máquina, verifique e retire
sempre a chave de mandril.
