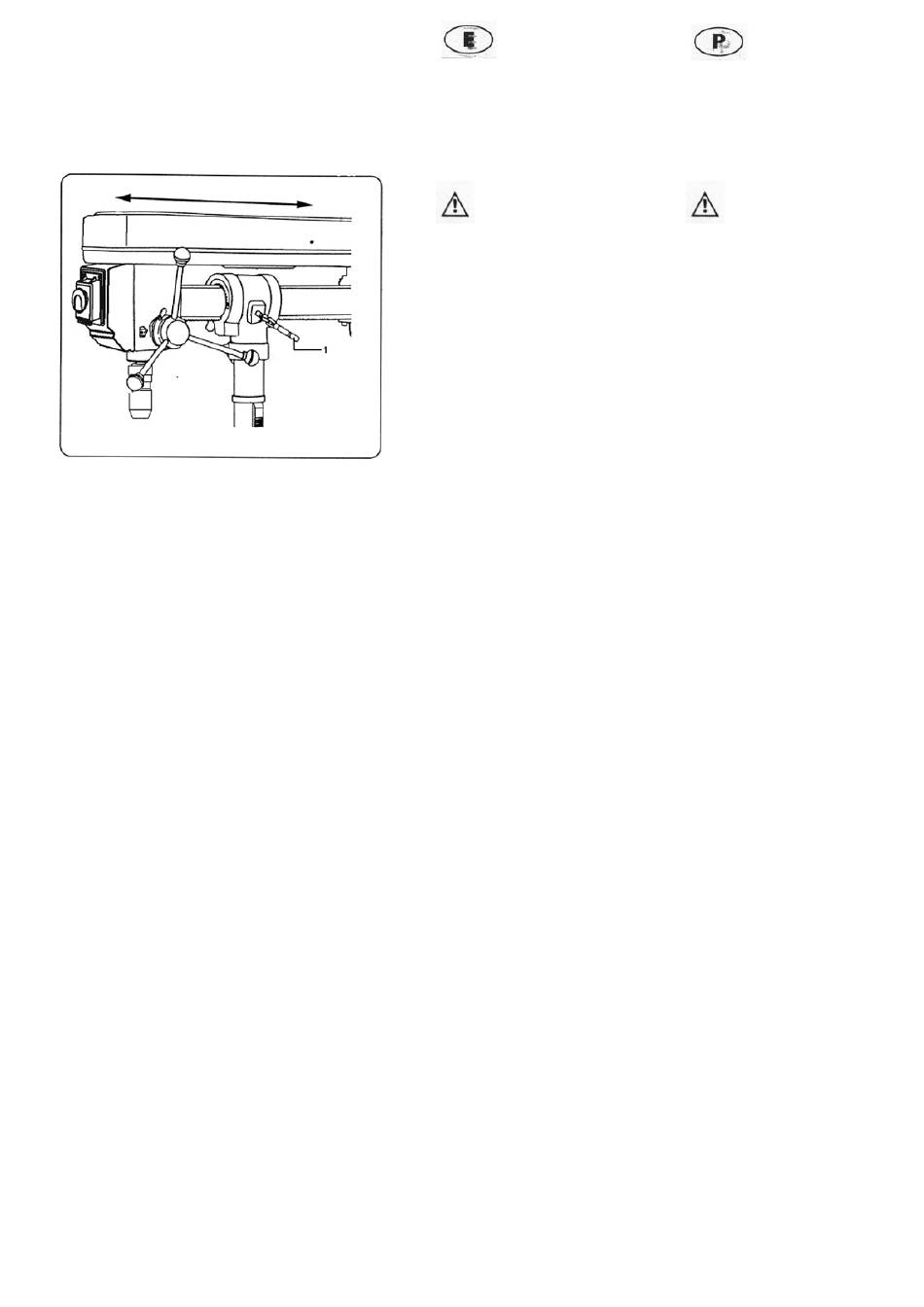

Abb./ Fig./ fig./ fIgura I alb. "W"
Ajuste del husillo en
posición vertical
respecto a la mesa
Advertencia:
A fin de evitar lesiones desenchufe la
máquina antes de realizar cualquier ajuste.
La máquina de taladrar radial fue ajustada
en la fábrica de tal forma que la carcasa dei
husillo está en posición vertical respecto a la
mesa. Por lo general no es necesario rea-
lizar ningún ajuste más. Pero durante el
transporte y la manipulación pueden
producirse cambios en el ajuste. Compruebe
y ajuste tal corno se explica a continuación:
1 .Cerciórese de que su herraje angular
combinado es exacto (véase la figura
inferior).
2. Cerciórese de que ei embolo de bloqueo
verticaJ (1) esta enganchado en la ranura
horizontal dei tubo (2).
3. Introduzca una varilla de precisión de
acero redondo de 76 mm de largo o una
broca larga en el portabrocas y coloque
un herraje angular combinado (3) sobre la
mesa. Compruebe la alineación entre la
varilla y la mesa.
4. En caso de que el ángulo no sea
recto, affoje los dos tornillos de fijación (4)
a ambos lados de la carcasa dei husillo (5
que sujetan la carcasa dei husillo sobre el
tubo horizontal. Incline la carcasa dei
husjllo hasta que la varilla forme
un ángulo recto con la mesa. Apriete de
nuevo ambos tornillos de fijación.
5. Compruebe la tensión de la correa
después de este ajuste y de ser necesario
ajústela de nuevo.
105
Ajustar o fuso na vertical
em direcção à mesa
(fig. W)
(fig. W)
Advertência:
Para evitar lesões. retire a ficha da tomada
antes de efectuar qualquer ajuste.
A perfuradora radial foi ajustada no local de
fabrico de forma a que a caixa do fuso fique
na vertical em direcção à mesa.
Em princípio. dispensa-se outro ajuste.
Contudo. pode ocorrer um desajuste devido
ao transporte de envio e manuseio.
Verifique e ajuste como indicado a seguir:
1. Certifique-se de que o seu esquadro
universal coincide (ver representação em
baixo).
2. Certifique-se de que os pinos de
bloqueio verticais (1) estão encaixados
na ranhura do tubo horizontal (2).
3. Aplique no mandril uma barra de
precisão redonda e de aço com
76 mm de comprimento ou uma broca
comprida e coloque um esquadro
universal(3) sobre a mesa. Verifique a
linha de fuga entre a barra e a mesa.
4. Se o esquadro não estiver em ângulo
recto. desaperte ambos os parafusos de
fixação (4) situados em cada lado da
caixa do fuso (5). que a fixam ao tubo
horizontal. Incline a caixa do fuso até que
a broca (6) fique exactamente 90°
na vertical em direcção á mesa. Volte a
apertar os parafusos de fixação.
5. Verifique a tensão da correia após
efectuar este ajuste e volte a tensionar
caso seja necessário.
