Perceuse à colonne
Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
Art.Nr.
5806804903
AusgabeNr.
5806804850
Rev.Nr.
30/10/2018

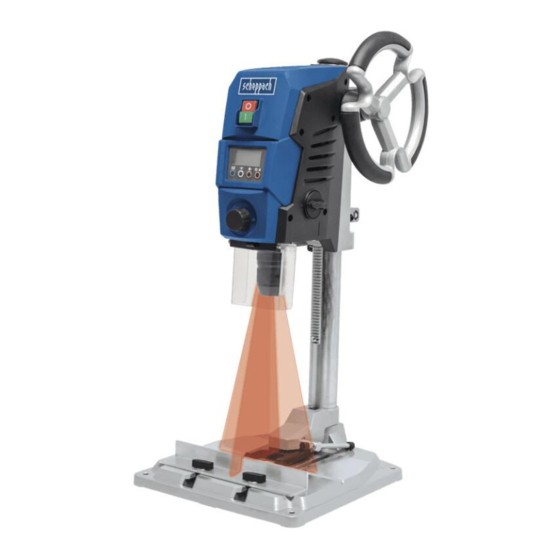

DP40
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Tischbohrmaschine
DE
Originalbetriebsanleitung
Perceuse a Colonne
FR
Traduction de la notice originale
Trapano a braccio radiale
IT
Traduzioni del manuale d'uso originale
ACHTUNG!:
Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen!
CAUTION!:
Read the manual carefully before operating this machine!
ATTENTION!:
Lire la notice intégralement avant l'utilisation de la machine!
6-16
17-27
28-37

Publicité

Table des Matières
loading

Manuels Connexes pour Scheppach DP40

Sommaire des Matières pour Scheppach DP40

  • Page 1 Art.Nr. 5806804903 AusgabeNr. 5806804850 Rev.Nr. 30/10/2018 DP40 Tischbohrmaschine 6-16 Originalbetriebsanleitung Perceuse a Colonne 17-27 Traduction de la notice originale Trapano a braccio radiale 28-37 Traduzioni del manuale d‘uso originale ACHTUNG!: Vor Inbetriebnahme die Bedienungsanleitung genau durchlesen! CAUTION!: Read the manual carefully before operating this machine! ATTENTION!: Lire la notice intégralement avant l’utilisation de la machine!
