ENGLISH
EN
ANALOGUE
INPUT
TEMPERATURE, PAR. 14=3 (PAR.
22=3 FOR LOW TEMPERATURE CIR-
CUITS)

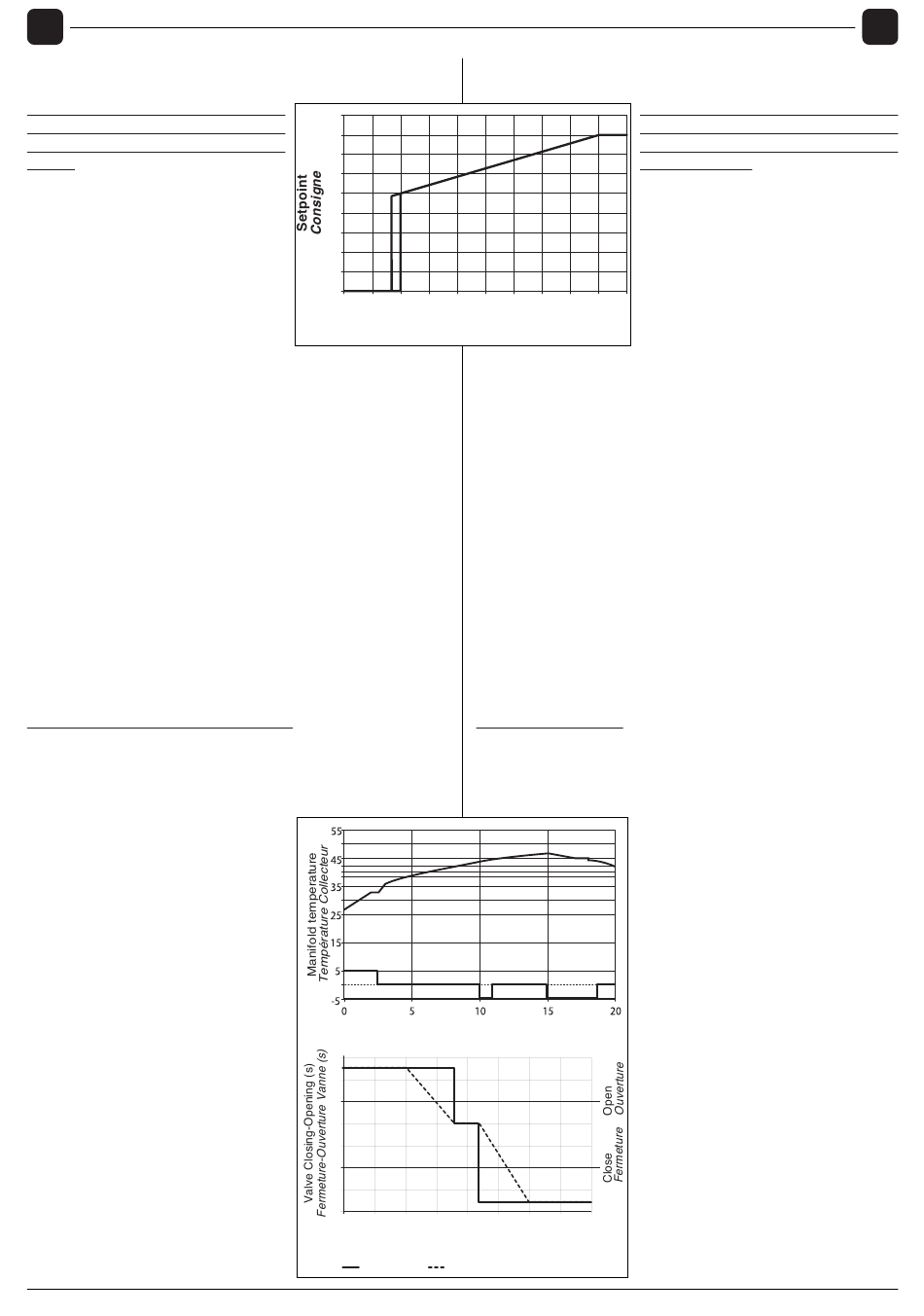

The demand for the high temperature
(low temperature) circuit is made accor-
ding to the following rules:
0-2Vdc:
No demand from the high temperature
(low temperature) circuit.
2-9Vdc:
the demand for heat is converted into an output requirement for
each Slave, by the PID_CH_high (PID_CH_low) algorithm. 2V cor-
responds to a set point of T_Ch_high_foot, Par. 18 (T_Ch_low_foot,
Par. 24), 9V to a set point of Setpoint_Ch_high, Par.1 (Setpoint_
Ch_low, Par.3). Between 2V and 9V the set point is calculated line-
arly. The hysteresis for the end of the demand is 0.2V and therefore
the demand is active above 2V and ends below 1.8V.
The burner starts when:
Outlet Temp. ≤ Setpoint_ch_high (Par. 1) – Ch_high_hist_on (Par
19)
(Outlet Temp. ≤ Setpoint_ch_low (Par. 3) – Ch_low_mod_hist_on
(Par.26))
The burner stops when:
Outlet Temp. > Setpoint_ch_high (Par. 1) + Ch_high_hist_off (Par.
20)
(Outlet Temp. > Setpoint_ch_low (Par. 3) + Ch_low_hist_off (Par.
27)).
MANAGEMENT OF THE MIXING VALVE
The mixing valve is controlled by the following parameters:
Mix_valve_step_open_time: Par.28 pre-set to 5s
Mix_valve_step_close_time: Par.29 pre-set to 7s
Mix_valve_interval_time: Par.30 pre-set to 5s
Mix_valve_p_hyst: Par.31 pre-set to 2°C
Mix_valve_still_hyst: Par.32 pre-set to 2°C
Before opening or closing, the valve waits
the time set for Par.30.
It opens if:
T_low inlet temperature < Setpoint_low
– Par32
It closes if:
T_ low inlet temperature > Setpoint_low
+ Par32
Within the interval, the valve remains in
the current position.
If:
T_ low inlet temperature < Setpoint_low –
Par31 it opens for a time equal to half of
the value set for Par. 28
If:
T_ low inlet temperature > Setpoint_low +
Par31 it closes for a time equal to half of
the value set for Par. 29.
FOR
90
80
70
60
50
40
30
20
10
0
1
2
3
3
2
1
0
-1
-2
-3
-4
20
25
30
Mixer outlet temperature (°C)
Température Départ Mix (°C)
default
4
5
6
7
8
9
Voltage (Volt)
Tension (Volts)
2-9Vdc:
la demande de chaleur est convertie en une demande de puissan-
ce pour chaque Slave, par le biais de l'algorithme PID_CH_high
(PID_CH_low). 2 V correspondent à une consigne égale à T_Ch_
high_foot, Par. 18 (T_Ch_low_foot, Par. 24) ; 9 V, à un consigne
égale à SetPoint_Ch_high, Par.1 (SetPoint_Ch_low, Par.3). Entre
2 V et 9 V, la consigne est calculée linéairement. L'hystérésis pour
la fin de la demande est de 0,2 V ; la demande est donc présente
au-dessus de 2 V et cesse au-dessous de 1,8 V.
Le brûleur s'allume quand :
Temp. Départ ≤ Setpoint_ch_high (Par. 1) – Ch_high_hist_on (Par.
19)
(Temp. Départ ≤ Setpoint_ch_low (Par. 3) – Ch_low_mod_hist_on
(Par.26))
Le brûleur s'arrête quand :
Temp. Départ > Setpoint_ch_high (Par. 1) + Ch_high_hist_off (Par.
20)
(Temp. Départ > Setpoint_ch_low (Par. 3) + Ch_low_hist_off (Par.
27)).
GESTION VANNE MIX
La vanne mix est contrôlée par les paramètres :
Mix_valve_step_open_time : Par. 28 préréglé à 5 s
Mix_valve_step_close_time : Par. 29 préréglé à 7 s
Mix_valve_interval_time : Par. 30 préréglé à 5 s
Time (s)
Temps (s)
35
40
45
50
55
60
Par. 31 = 10
FRANÇAIS
ENTRÉE
ANALOGIQUE
TEMPÉRATURE, PAR. 14=3 (PAR.
22=3 POUR CIRCUITS À BASSE
TEMPÉRATURE)
La demande pour le circuit de Haute
Température (Basse Température) suit
les règles ci-dessous :
0-2Vdc:
10
aucune demande de la part du circuit de
Haute Température (Basse Température).
Mix_valve_p_hyst : Par. 31 préréglé à
2°C
Mix_valve_still_hyst : Par. 32 préréglé
à 2°C
Avant de s'ouvrir ou de se fermer, la
vanne attend le temps réglé au Par. 30.
Elle s'ouvre si :
T_départ_basse < Setpoint_low – Par32
Elle se ferme si :
T_départ_basse > Setpoint_low + Par32
À l'intérieur de l'intervalle, la vanne reste
dans la position où elle se trouve.
Si:
T_départ_basse < Setpoint_low – Par31
elle s'ouvre pendant un temps égal à la
moitié de la valeur réglée au Par. 28
Si:
T_départ_basse > Setpoint_low + Par31
elle se ferme pendant un temps égal à la
moitié de la valeur réglée au Par. 29.
FR
EN
53
